电路图画法与实物图连接练习题1
按照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来

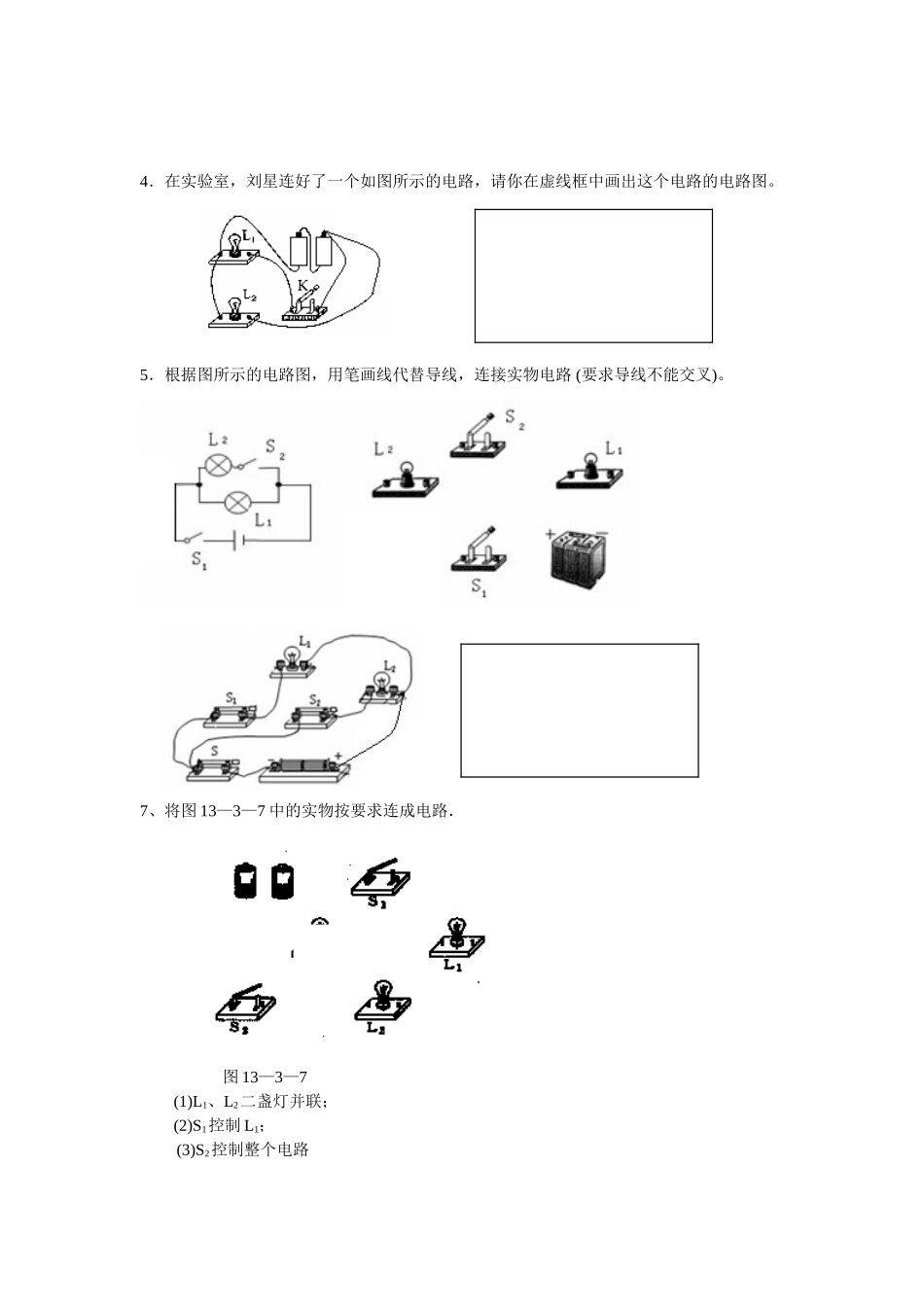

根据实物连线图(图5至图9所示)画出对应的电路图4．在实验室，刘星连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图
5．根据图所示的电路图，用笔画线代替导线，连接实物电路(要求导线不能交叉)
6．图所示为一实物电路，请在虚线框中画出所对应的电路图

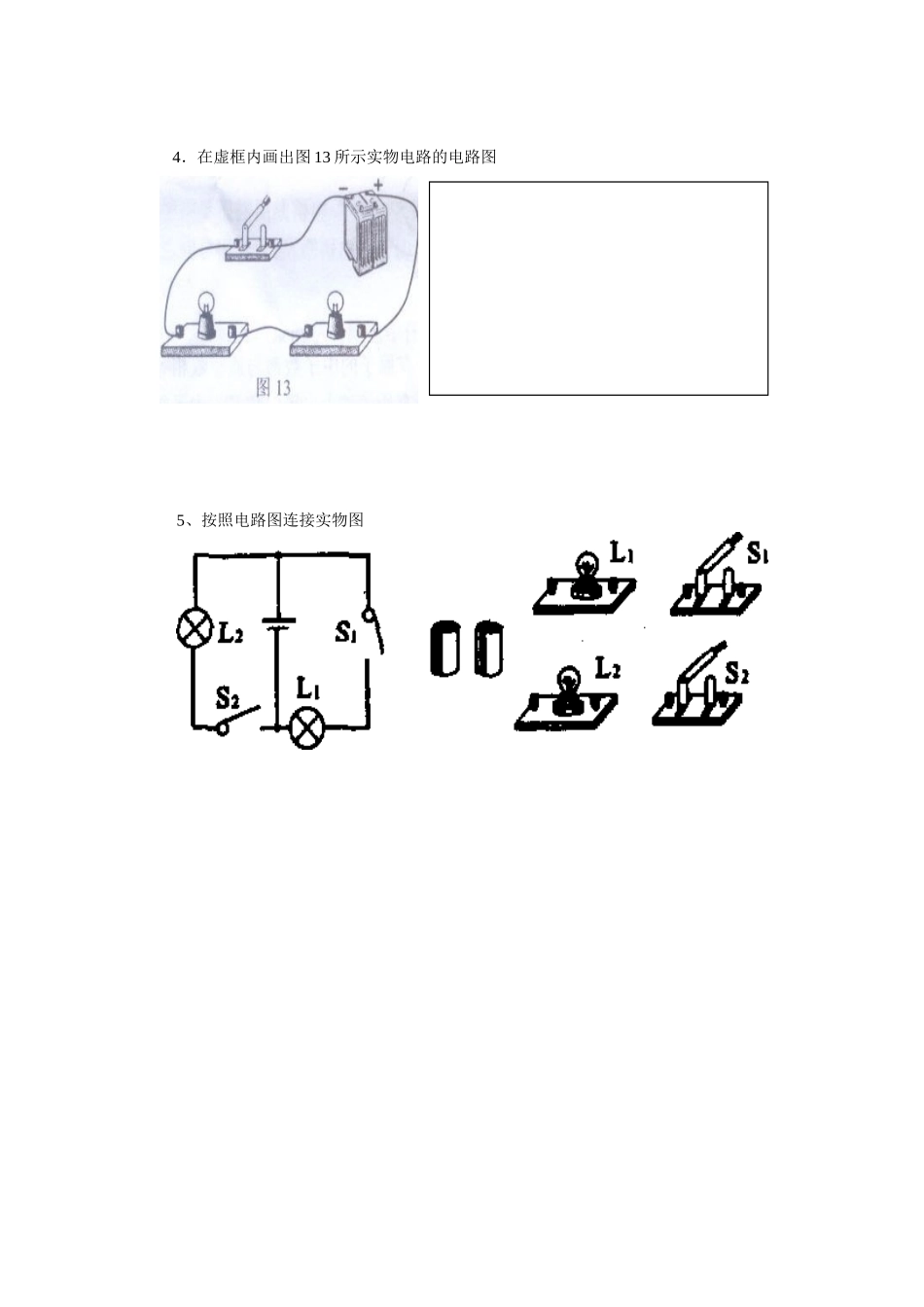

7、将图13—3—7中的实物按要求连成电路．图13—3—7(1)L1、L2二盏灯并联；(2)S1控制L1；(3)S2控制整个电路4．在虚框内画出图13所示实物电路的电路图5、按照电路图连接实物图
