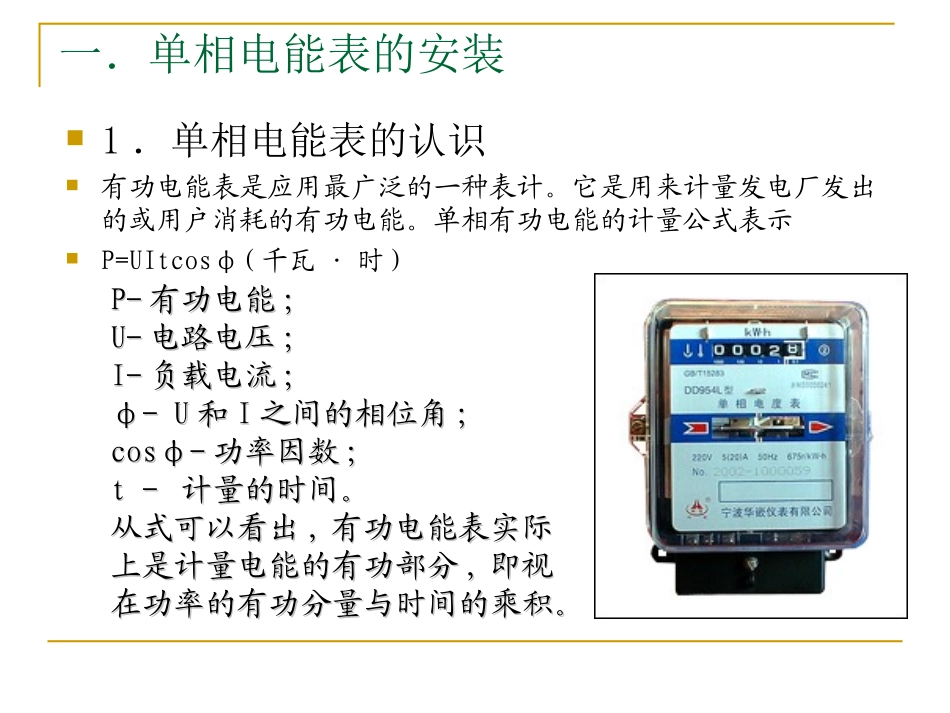

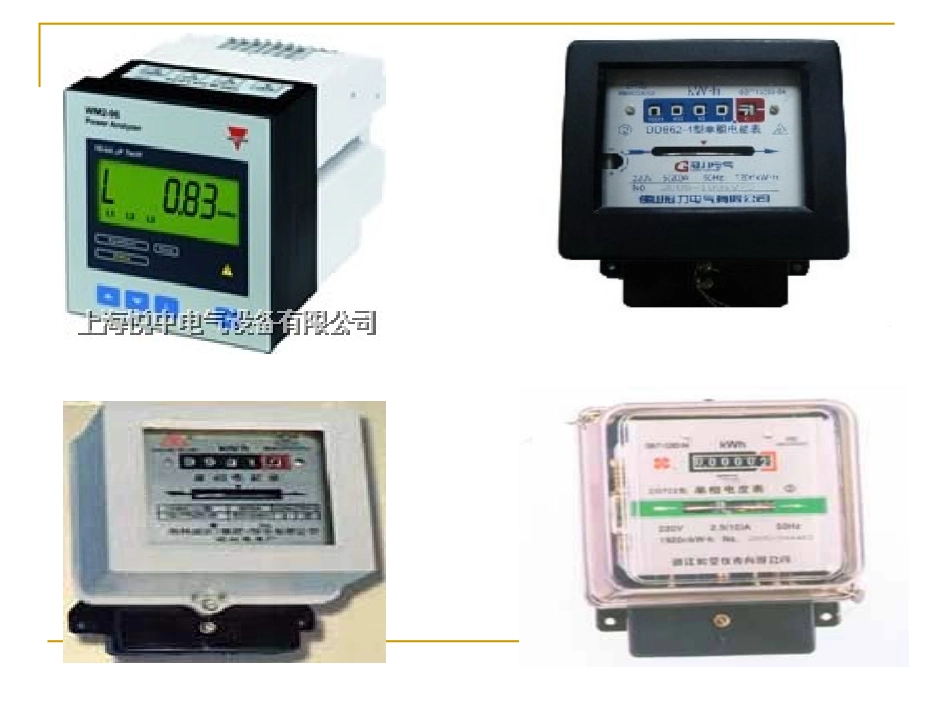

电度表的安装一．单相电能表的安装1．单相电能表的认识有功电能表是应用最广泛的一种表计。它是用来计量发电厂发出的或用户消耗的有功电能。单相有功电能的计量公式表示P=UItcosφ(千瓦·时)P-P-有功电能有功电能;;U-U-电路电压电路电压;;I-I-负载电流负载电流;;φ-Uφ-U和和II之间的相位角之间的相位角;;cosφ-cosφ-功率因数功率因数;;t-t-计量的时间。计量的时间。从式可以看出从式可以看出,,有功电能表实际有功电能表实际上是计量电能的有功部分上是计量电能的有功部分,,即视即视在功率的有功分量与时间的乘积。在功率的有功分量与时间的乘积。2、电量的计算抄电表时,应使读数精度达到最小数值位的最小分格,尤其对于前面有测量用量互感器接人的电能表,更要达到小的读数精度。电能表测得的电度按下式计算A=(A2-A1)×BLA一电能表测得的电度;A1一前一次抄表读数;A2一后一次抄表读数;BL-实用倍率33、、单相电能表的的正确接线的正确接线单相电能表有四个接线端子,根据接线盒上的排列可以分两种类型。即：一进一出(单进单出)电能表和二进二出电能表。一进一出电能表的接线•从左到右按①、②、③、④编号。把①、③端作为“进线”,②、④端作为“出线“.二进二出电能表的接线两进线在接线盒的左边,两出线在接线盒的右边,即谓二进二出(双进双出)•英国、美国、法国、日本、瑞士等国生产的单相电能表大多数采用这种接线。负载电流为50A以上时,宜采用经电流互感器接入的接入方式。经电流互感器的电压线和电流线共用方式经电流互感器的电压线和电流线分开方式4、单相有功电能表常见的错误接线1)电能表进线相线与中性线接反,漏计电量,见图2)电能表进线极性接反,电能表倒转,见图3)电能表电源短路,毁坏熔断器,见图4)电能表电压线圈开路,表不转,见图5)电能表电压线圈接在出线上,易潜动,见图二、三相三线有功电能表的认识三线有功电能表(二元件电能表)实质上是两只电能表的组合。其结构及原理接线，如图。三相三线有功电能表应按正相序接线标准接线三相三线有功电能表直接接入时不常用的接线三、三相四线有功电能表三元件有功电能表三相四线有功电能表三元件有功电能表,是由三只二元件电能表(单相电能表〉组合而成。三相四线有功电能表接线1）直接接入式三相四线有功电能表接线端子,共有11个接线桩头,从左至右按1、2、3、5、6、7、8、9、10、11编号;其中1、4、7是相线的进线头,用来连接电源的三根相线;2）3、6、9是相线的出线桩头,三根相线从这里引出后,分别接到负载总开关的三个进线桩头.3）10、11分别是中性线的进线桩头和出线桩头,用来连接中性线的进线和出线。直接接入式三相四线有功电能表的标准接线方式记住:l进3出、4进6出、7进9出,l0、11接中性线。三相四线有功电能表的接线注意事项:(1)应按正相序(A、B、C)接线。负相序(C、B、A)接线时,三相四线有功电能表虽然不反转,但由于电能表的结构和检查时误差的调整,都是在正相序条件下确定的,如果负相序运行，将产生相序附加误差。(2)电源中性线(零线)与A、B、C三根相线不能接错位置。若接错了,不但错计电量,还会使三相四线有功电能表，两个元件的电压线圈承受线电压。使电能表电压线圈承受相电压的倍电压,则可能致使电压线圈烧坏。同时电源中性线与电能表电压线圈中性点采用叉接法,并应连接可靠、接触良好,否则会因为线路电压不平衡而使中性点有电压,造成某相电压过高,导致电能表产生空转或计量不准。
