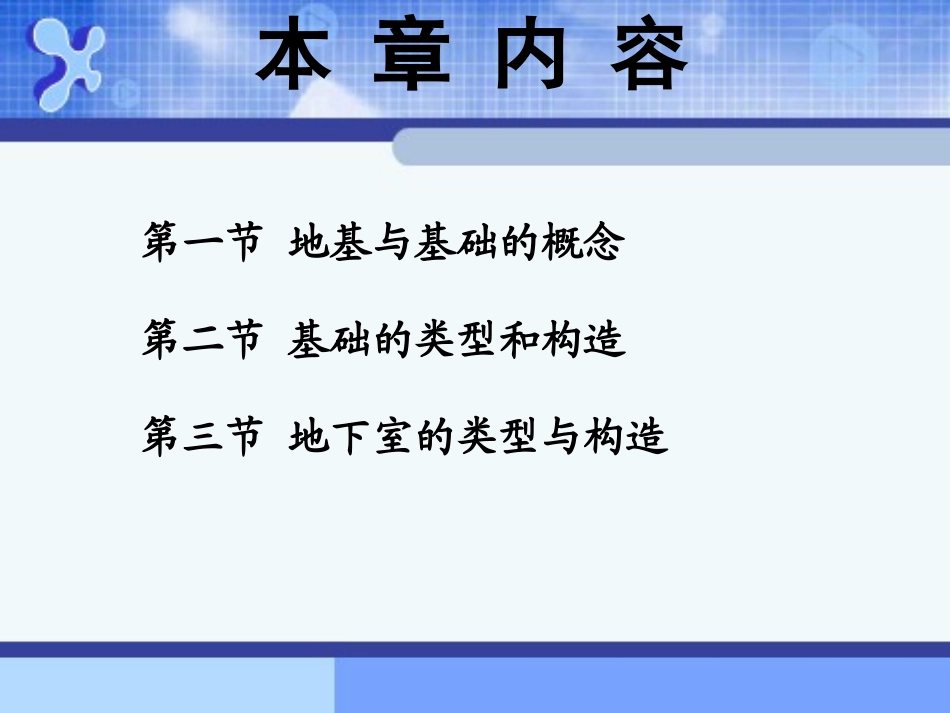

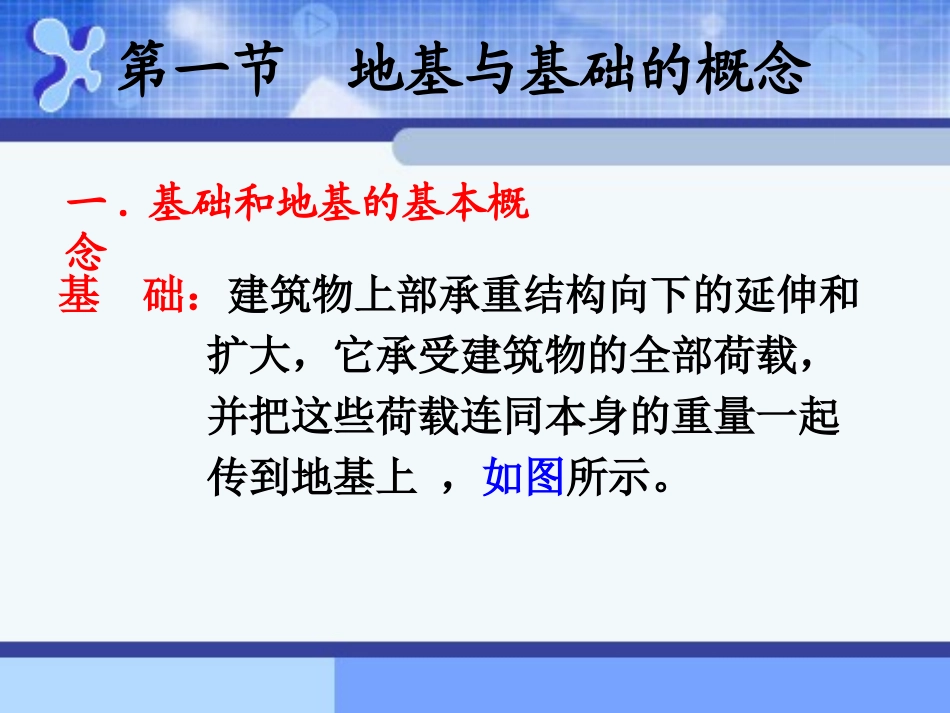

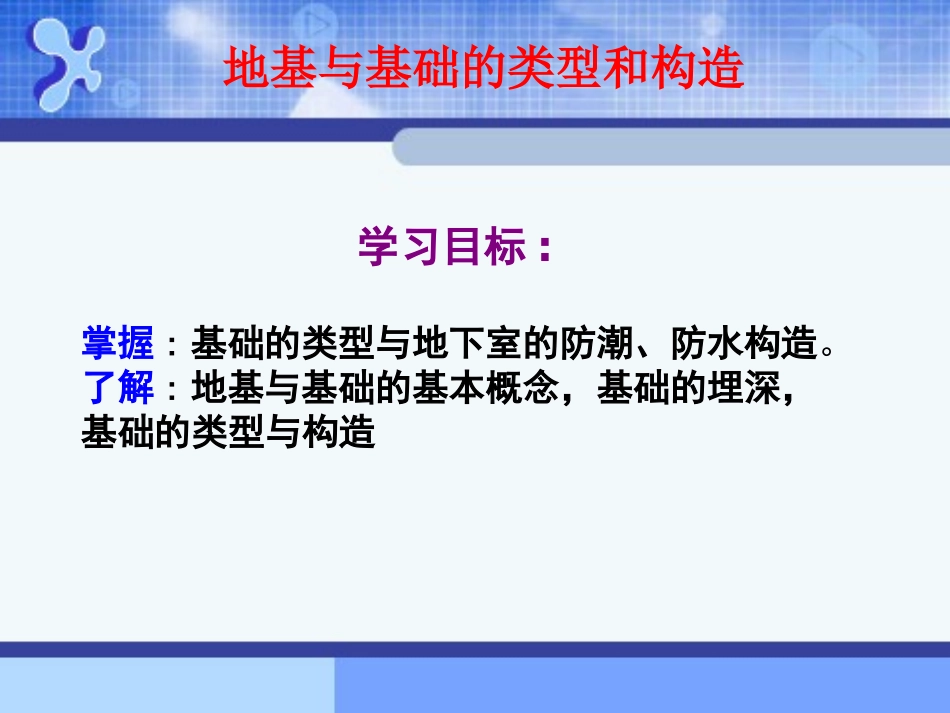

地基与基础的类型和构造学习目标:掌握:基础的类型与地下室的防潮、防水构造。了解:地基与基础的基本概念，基础的埋深，基础的类型与构造本章内容第一节地基与基础的概念第二节基础的类型和构造第三节地下室的类型与构造基础：建筑物上部承重结构向下的延伸和扩大，它承受建筑物的全部荷载，并把这些荷载连同本身的重量一起传到地基上，如图所示。第一节地基与基础的概念一.基础和地基的基本概念图2-1基础与地基关系上部结构基础地基不是建筑物的组成部分。基底标高基础埋深（按要求设置）防潮层室外标高下卧层持力层室内标高基顶标高持力层：具有一定的地耐力，直接承受建筑荷载，建筑设计时需进行力学计算的土层。下卧层：持力层以下的土层。地基允许承载力：地基承受荷载的能力有一定的限度，地基每平方米所能承受的最大压力，称为地基允许承载力。如果达不到地基允许承载力建筑无会受到损坏。因地基质量问题造成的严重危害地基质量问题-开裂地基下沉天然地基：凡天然土层具有足够的承载力，不需经人工加固或改良便可作为建筑物地基人工地基：当建筑物上部的荷载较大或地基的承载力较弱，须预先对土壤进行人工加固或改良后才能作为建筑物地基地基：承受由基础传来荷载的土层，地基不是建筑物的组成部分。地基按土层性质不同，分为天然地基和人工地基两大类。2.地基人工地基处理的目的：是针对软土地基上建造建筑物可能产生的问题，采取人工的方法改善地基土的工程性质，达到满足上部结构对地基稳定和变形的要求。地基处理方法的分类物理处理化学处理热学处理置换排水挤密加筋搅拌灌浆热加固冻结对粘性土加固机理换土置换不论对疏松砂性土或软弱粘性土，采用碎石桩的加固作用有：挤密、置换、排水、垫层和加筋的五种作用。强制置换强制置换排水降低地下水位法挤密法目的：降低压缩性，提高强度加密法深层压密法浅层压密法强夯法挤密桩复合地基（深层挤密法）预压加固法其它：爆破压密化学注浆化学注浆水泥土搅拌桩润扬大桥冻结法施工由室外设计地面到基础底面的距离，称为基础的埋置深度，简称基础的埋深,如图2-2所示。埋深大于等于5m为深基础，小于5m为浅基础。二.基础的埋置深度图2-2基础的埋置深度基础的埋深是依据建筑物上部的荷载大小、地基土质的好坏、地下水位的高低、冰冻的深度、工程特点、周围环境、经济能力、施工条件等因素综合决定的。一般情况下，要求基础底面尽量埋在地下水位以上；冰冻线以下200mm；尽量埋在好土层中；尽量浅埋，但最小埋深不应小于500mm，以防外界的影响而损坏。设计最高地下水位设计最低地下水位200mm这样最理想基础的埋置深度设计最低地下水位设计最高地下水位200mm这样也行得通原有建筑新建建筑没问题（一）.按材料和受力特点分类1.刚性基础：指用砖、石、混凝土等刚性材料（抗压强度高而抗拉、剪强度低）制成的基础，如图2-3所示，主要有砖基础、毛石基础、混凝土基础、毛石混凝土基础等。2.柔性基础：指通过向侧边扩展成一定的底面积，能起到应力扩散的作用的柱下钢筋混凝土独立基础和墙下钢筋混凝土条形基础，如图2-4所示。三.基础的类型与构造(a)(b)(c)(d)图2-3刚性基础砖基础混凝土基础\毛石混凝土基础图2-4柔性基础（钢筋混凝土基础）HH柔性基础埋深浅、厚度小差别好大呀！柔性基础可以做薄、标高可以浅一些（二）.按基础的构造形式分类1.独立基础独立基础呈柱墩形，有台阶形、锥形、杯形、折壳形等形式，如图2-5所示，独立基础有柱下独立基础和墙下独立基础两种。（1）柱下独立基础一般是指框架结构或排架结构承重柱下扩大形成的独立基础。（2）墙下独立基础的构造方法是在墙下设基础梁承托墙身，基础梁支撑在独立基础上（3）钢筋混凝土独立基础之内的纵横两方向一般要配置钢筋，且长边方向的钢筋布置在下面，如图2-6所示。图2-5独立基础(a)阶梯型(b)锥形(c)杯形柱下独立基础示意图图2-6独立基础配筋图2.条形基础条形基础平面形式为连续条形，如图2-7所示，有墙下条形基础和柱下条形基础两种。（1）墙下条形基础是指承重墙下采用的通长条形基础。中小型建筑常采用刚性条形基础。（2）柱下条形基础一般是指房屋为框架结构时，在一排柱...
