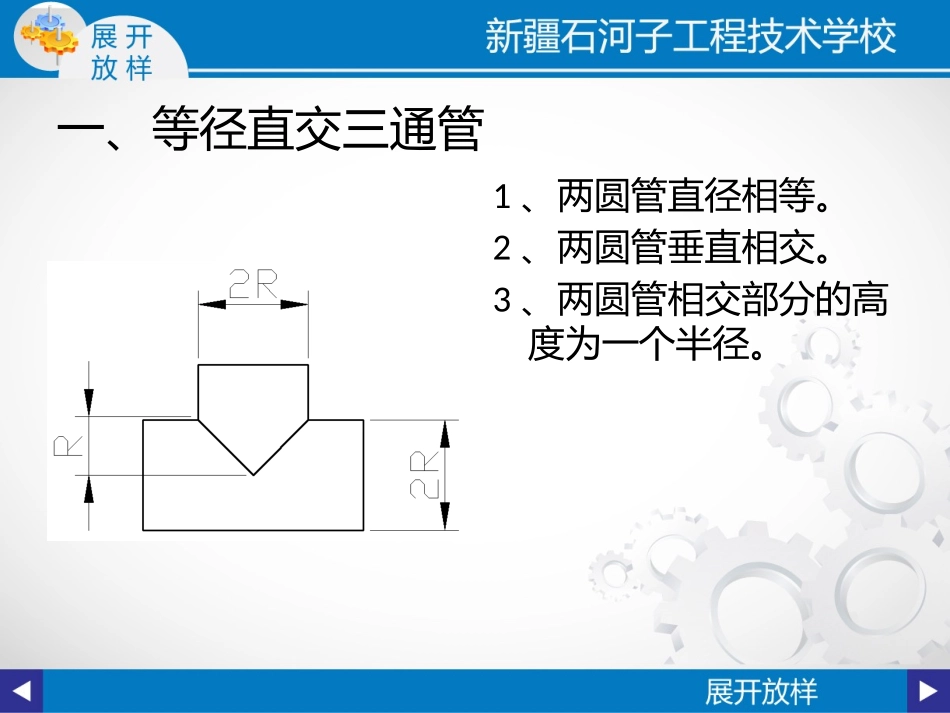

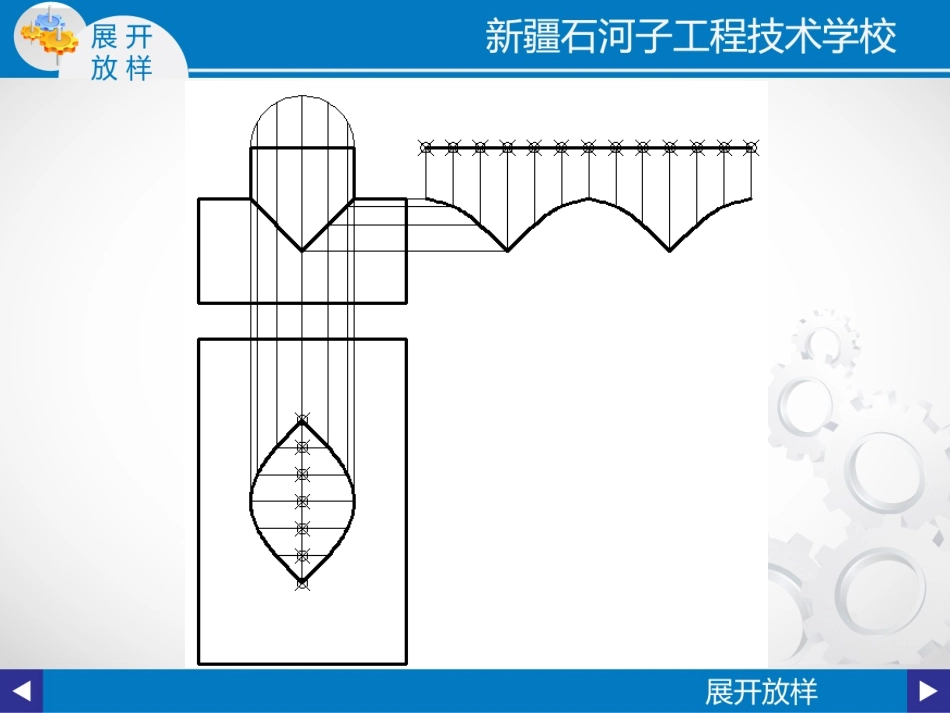

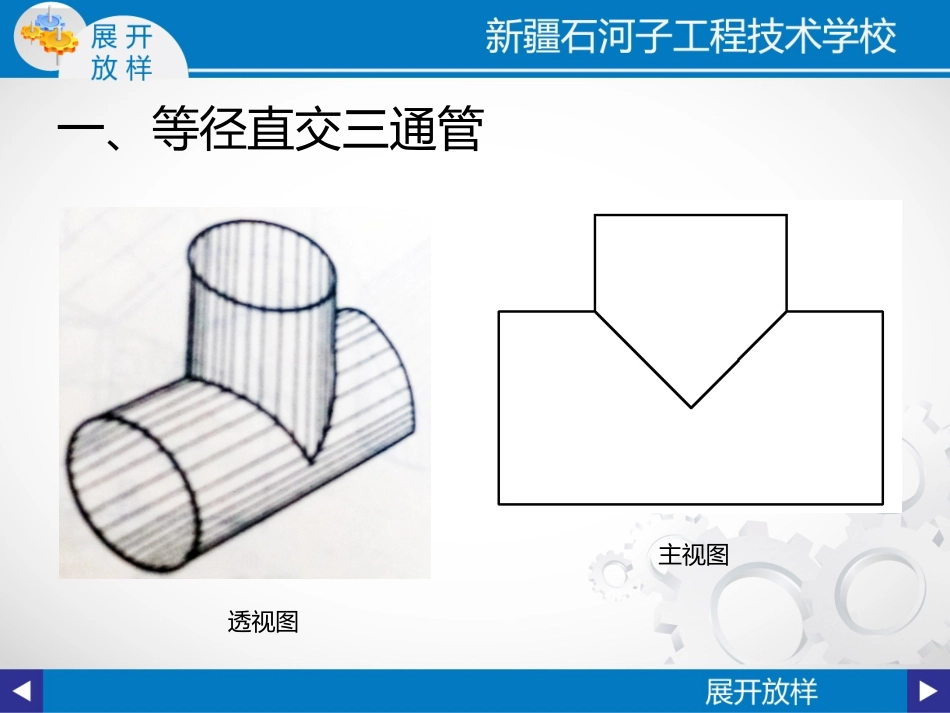

一、等径直交三通管主视图透视图1、两圆管直径相等。2、两圆管垂直相交。3、两圆管相交部分的高度为一个半径。一、等径直交三通管二、等径直交三通管的展开1、画出主视图。2、注意比例关系。1、在主视图下方，画一个长为πD的长方形。2、在长方形的中间画一个长为πD/2的直线。1、6等分线段。2、如图所示给关键点编号。1234321432123412343214321234123432143212341、在与主视图高平齐的位置画直线，长度为πD。2、将线段12等分。并标出关键点。1234321432123412343212343211、根据关键点，对应的引素线。1234321123432123432112343211234321234321
