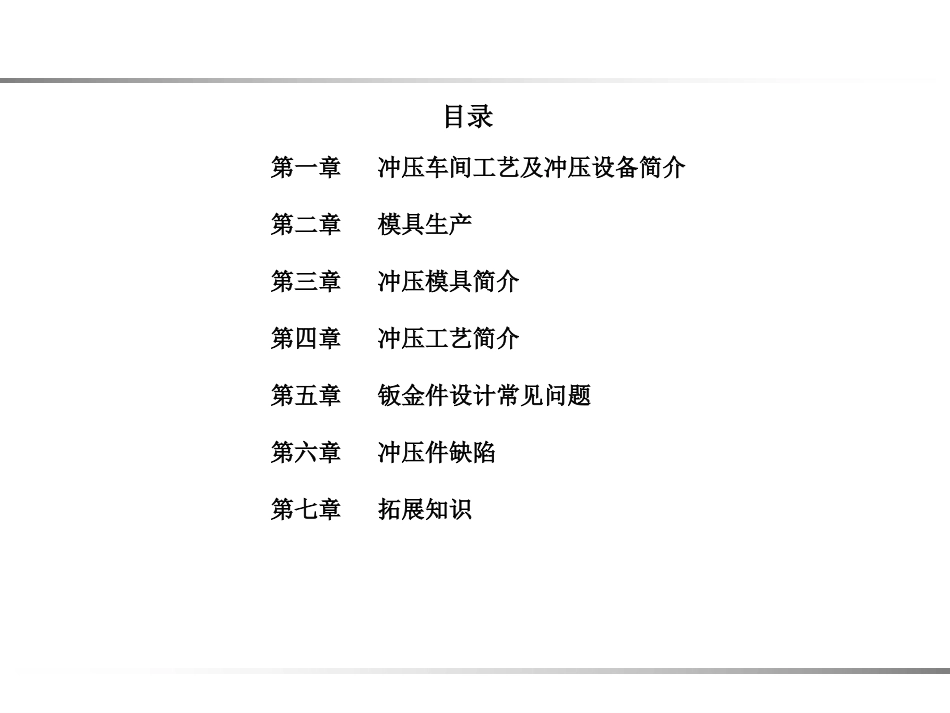

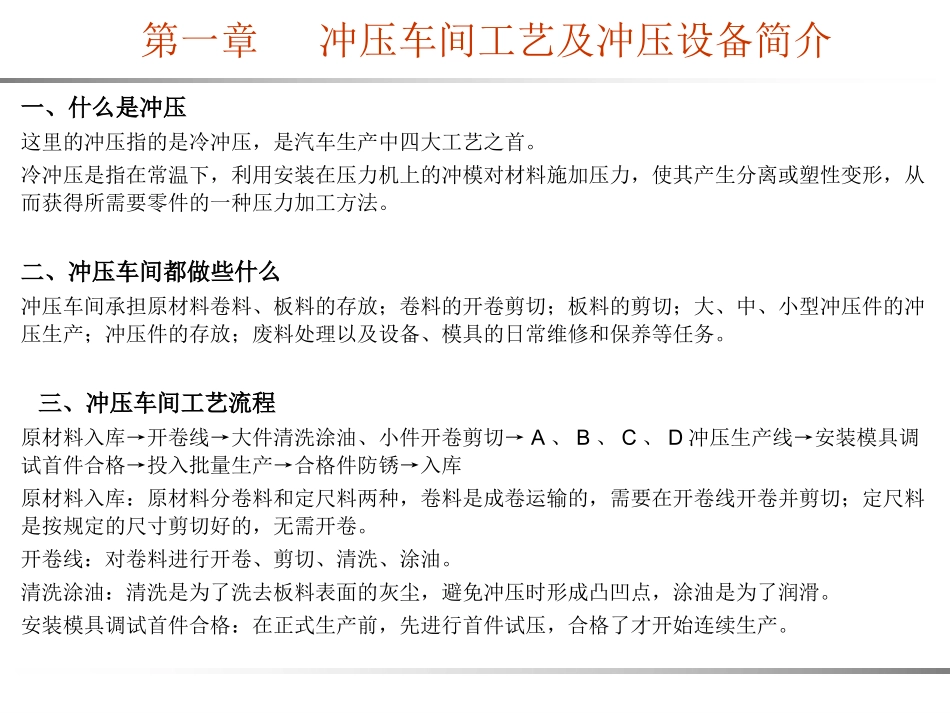

冲压基础知识入门第一章冲压车间工艺及冲压设备简介第二章模具生产第三章冲压模具简介第四章冲压工艺简介第五章钣金件设计常见问题第六章冲压件缺陷第七章拓展知识目录第一章冲压车间工艺及冲压设备简介一、什么是冲压这里的冲压指的是冷冲压，是汽车生产中四大工艺之首。冷冲压是指在常温下，利用安装在压力机上的冲模对材料施加压力，使其产生分离或塑性变形，从而获得所需要零件的一种压力加工方法。二、冲压车间都做些什么冲压车间承担原材料卷料、板料的存放；卷料的开卷剪切；板料的剪切；大、中、小型冲压件的冲压生产；冲压件的存放；废料处理以及设备、模具的日常维修和保养等任务。三、冲压车间工艺流程原材料入库→开卷线→大件清洗涂油、小件开卷剪切→A、B、C、D冲压生产线→安装模具调试首件合格→投入批量生产→合格件防锈→入库原材料入库：原材料分卷料和定尺料两种，卷料是成卷运输的，需要在开卷线开卷并剪切；定尺料是按规定的尺寸剪切好的，无需开卷。开卷线：对卷料进行开卷、剪切、清洗、涂油。清洗涂油：清洗是为了洗去板料表面的灰尘，避免冲压时形成凸凹点，涂油是为了润滑。安装模具调试首件合格：在正式生产前，先进行首件试压，合格了才开始连续生产。四、冲压车间主要有哪些设备类型设备名称工作原理特点摩擦压力机利用摩擦盘与飞轮之间相互接触并传递动力，借助螺杆与螺母相对运动原理而工作。结构简单，当超负荷时，只会引起飞轮与摩擦盘之间的滑动，而不致损坏机件。但飞轮轮缘磨损大，生产率低。适用于中小型件的冲压加工，对于校正、压印和成形等冲压工序尤为适宜。曲柄压力机利用曲柄连杆机构进行工作，电机通过皮带轮及齿轮带动曲轴传动，经连杆使滑块作直线往复运动。曲柄压力机分为偏心压力机和曲轴压力机，二者区别主要在主轴，前者主轴是偏心轴，后者主轴是曲轴。偏心压力机一般是开式压力机，而曲轴压力机有开式和闭式之分。生产率高，适用于各类冲压加工高速冲床工作原理与曲柄压力机相同，但其刚度、精度、行程次数都比较高，一般带有自动送料装置、安全检测装置等辅助装置。生产率很高，适用于大批量生产，模具一般采用多工位级进模。液压机油压机水压机利用帕斯卡原理，以水或油为工作介质，采用静压力传递进行工作，使滑块上、下往复运动。压力大，而且是静压力，但生产率低。适用于拉深、挤压等成形工序。机械压力机冲压机种类剪板机第二章模具生产产品设计工艺设计CAE分析工艺反馈输入工装设计实型生产反馈铸造机加装配调试CAE分析工艺数模设计成型过程计算模拟成型结果分析改进第三章冲压模具简介一、模具外观二、模具名称模具根据工序和用途，分为拉深模、修边冲孔模、翻边冲孔模、整形模等。一般模具主要处理什么工序，我们就叫它什么模。拉深模修边冲孔模三、模具结构按功能分类，主要有：1、工作零件:包括凸模和凹模等零件。2、定位零件:主要包括挡料销、定位销、侧刃等零件。3、压料、卸料、顶料零件:主要包括卸料板、顶料器、气动顶料装置等零件。4、导向零件:包括导柱、导套、导板等零件。5、支持零件:包括上、下模板和凸凹模固定板等零件。6、紧固零件:包括内六角螺钉、卸料螺钉等零件。7、缓冲零件:包括卸料弹簧、聚氨脂橡胶和氮气缸等。8、安全零件及其它辅助零件主要有安全侧销、安全螺钉、工作限制器、存放限制器、上下料架、废料滑槽、起重棒、吊耳等。安全侧销：主要作用是防止上模压料板紧固螺钉松动或断裂，导致压料板落下，造成人员、工装的重大损失。存放限制器：主要作用是防止模具弹性元件长期受压而失效和防止刃口长期接触影响刃口的寿命。（一般采用聚氨脂橡胶）工作限制器：主要作用是限制凸凹模的吃入深度。A、拉深模结构：分为三部分:上模（凹模）、压边圈、下模（凸模）上模（凹模）导板压边圈导板挡料销下模（凸模）导板气垫过孔墩死块：调整模块之间间隙B、修边冲孔模结构下模导柱缓冲块废料滑槽修边刃口导板废料刀凸模下模板挡料销修边冲孔模结构上模凹模（压料板）修边刃口上模板导套导板修边冲孔模结构上模板冲头压料弹簧C、斜契机构模具中将垂直运动改为水平运动或倾斜运动的机构，一般分为上...
