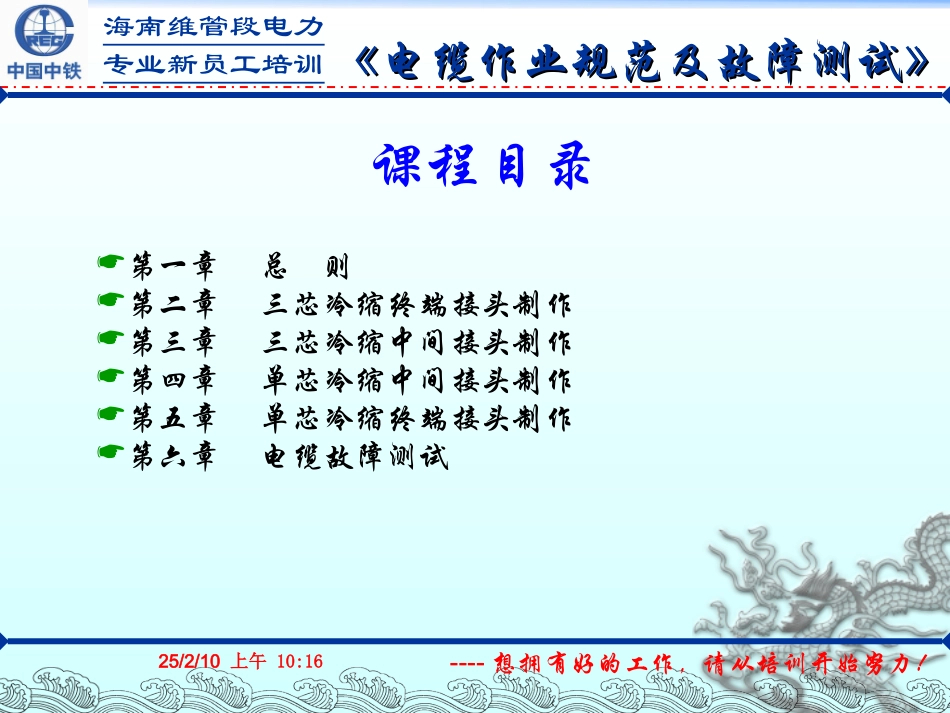

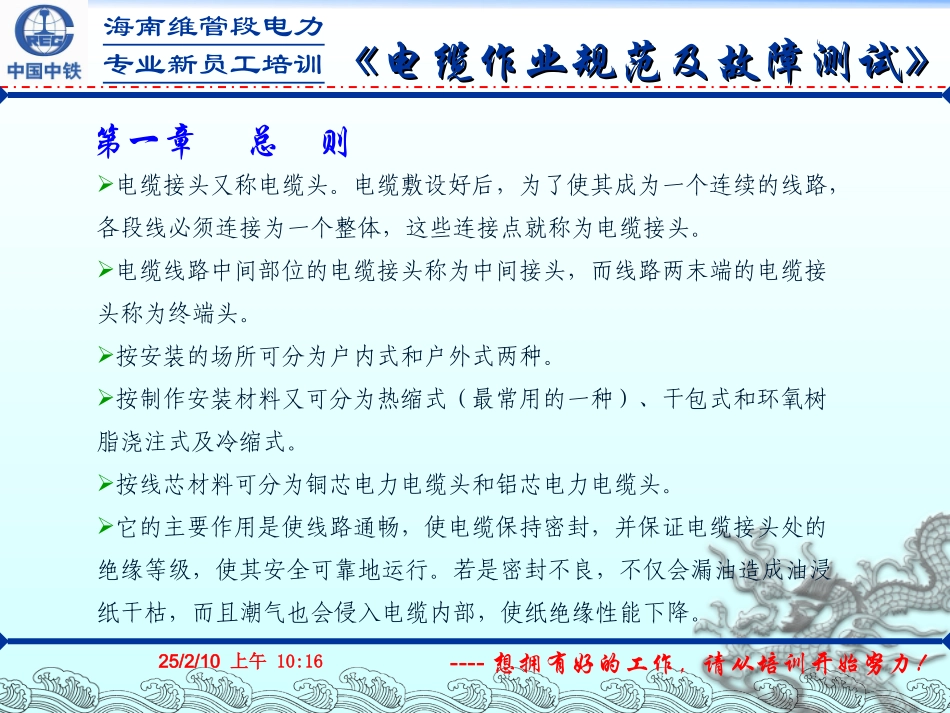

《《电缆作业规范及故障测试电缆作业规范及故障测试》》25/2/10上午10:16----想拥有好的工作，请从培训开始努力！海南维管段电力专业新员工培训电缆作业规范及故障测试培训课件编制人：袁伟平、强鹏涛主讲人：强鹏涛《《电缆作业规范及故障测试电缆作业规范及故障测试》》25/2/10上午10:16----想拥有好的工作，请从培训开始努力！海南维管段电力专业新员工培训课程目录第一章总则第二章三芯冷缩终端接头制作第三章三芯冷缩中间接头制作第四章单芯冷缩中间接头制作第五章单芯冷缩终端接头制作第六章电缆故障测试《《电缆作业规范及故障测试电缆作业规范及故障测试》》25/2/10上午10:16----想拥有好的工作，请从培训开始努力！海南维管段电力专业新员工培训电缆接头又称电缆头。电缆敷设好后，为了使其成为一个连续的线路，各段线必须连接为一个整体，这些连接点就称为电缆接头。电缆线路中间部位的电缆接头称为中间接头，而线路两末端的电缆接头称为终端头。按安装的场所可分为户内式和户外式两种。按制作安装材料又可分为热缩式（最常用的一种）、干包式和环氧树脂浇注式及冷缩式。按线芯材料可分为铜芯电力电缆头和铝芯电力电缆头。它的主要作用是使线路通畅，使电缆保持密封，并保证电缆接头处的绝缘等级，使其安全可靠地运行。若是密封不良，不仅会漏油造成油浸纸干枯，而且潮气也会侵入电缆内部，使纸绝缘性能下降。第一章总则《《电缆作业规范及故障测试电缆作业规范及故障测试》》25/2/10上午10:16----想拥有好的工作，请从培训开始努力！海南维管段电力专业新员工培训电缆接续方式冷缩热缩干包式环氧树脂浇注式《《电缆作业规范及故障测试电缆作业规范及故障测试》》25/2/10上午10:16----想拥有好的工作，请从培训开始努力！海南维管段电力专业新员工培训序号项目单位数量备注1技术负责人人12电缆头制作人员人13辅助人员人1人员组织：第二章三芯冷缩终端接头制作《《电缆作业规范及故障测试电缆作业规范及故障测试》》25/2/10上午10:16----想拥有好的工作，请从培训开始努力！海南维管段电力专业新员工培训机具材料准备序号名称单位数量备注1手用钢锯把2带锯条若干2钢丝钳把33尖嘴钳把34扁嘴钳把35剪刀把16卷尺把37电工刀把38压接钳套192500V兆欧表块110游标卡尺套1《《电缆作业规范及故障测试电缆作业规范及故障测试》》25/2/10上午10:16----想拥有好的工作，请从培训开始努力！海南维管段电力专业新员工培训11扁锉把112砂布张113电烙铁个114T型扳手把215内六角扳手套116绝缘胶布卷若干17自粘胶布卷若干18电缆终端头套1厂家配套19铜扎丝若干20电缆连接管个321铜屏蔽网套122铜编织地线米3《《电缆作业规范及故障测试电缆作业规范及故障测试》》25/2/10上午10:16----想拥有好的工作，请从培训开始努力！海南维管段电力专业新员工培训1、电缆测试：制作前应用2500V兆欧表测量电缆绝缘电阻，绝缘应合格。2、剥切外护套和铠装和内衬层，将电缆矫直，按照表一剥切A长度。剥切电缆护套长度A尺存表（表一）三芯冷缩终端接头制作流程《《电缆作业规范及故障测试电缆作业规范及故障测试》》25/2/10上午10:16----想拥有好的工作，请从培训开始努力！海南维管段电力专业新员工培训3、留钢铠30MM，绑扎线《《电缆作业规范及故障测试电缆作业规范及故障测试》》25/2/10上午10:17----想拥有好的工作，请从培训开始努力！海南维管段电力专业新员工培训《《电缆作业规范及故障测试电缆作业规范及故障测试》》25/2/10上午10:17----想拥有好的工作，请从培训开始努力！海南维管段电力专业新员工培训《《电缆作业规范及故障测试电缆作业规范及故障测试》》25/2/10上午10:17----想拥有好的工作，请从培训开始努力！海南维管段电力专业新员工培训《《电缆作业规范及故障测试电缆作业规范及故障测试》》25/2/10上午10:17----想拥有好的工作，请从培训开始努力！海南维管段电力专业新员工培训《《电缆作业规范及故障测试电缆作业规范及故障测试》》25/2/10上午10:17----想拥有好的工作，请从培训开始努力！海南维管段电力专业新员工培训《《电缆作业规范及故障测...
