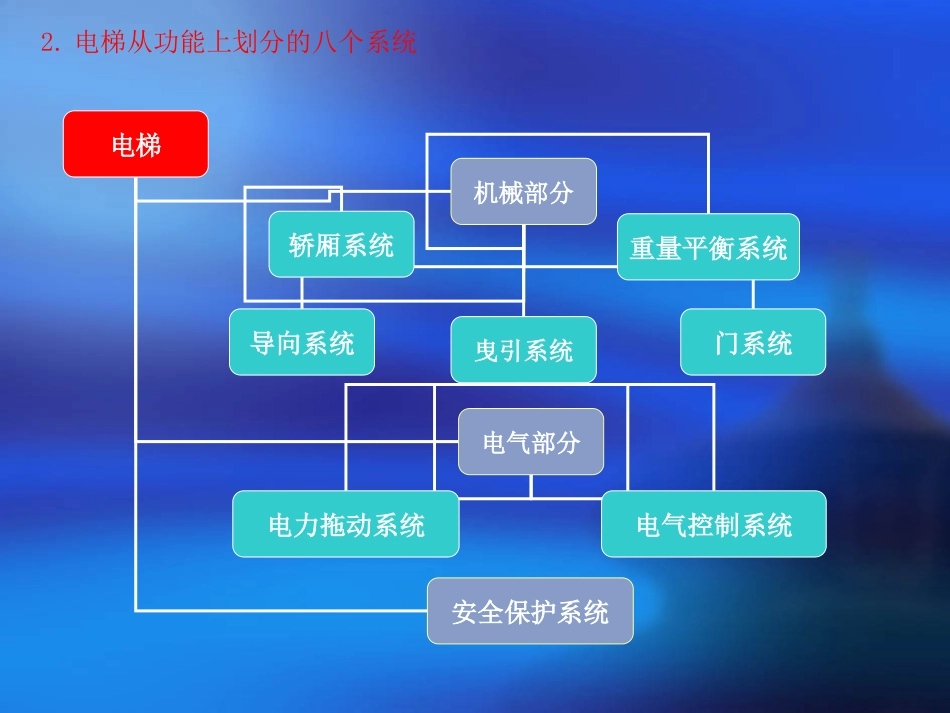

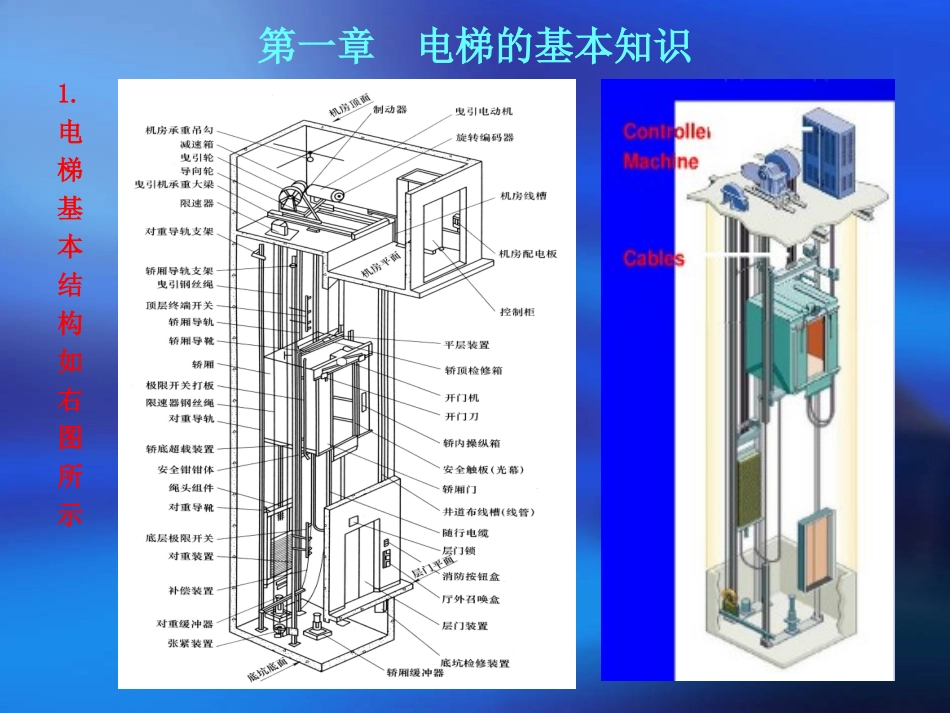

电梯主要部件介绍第一章电梯的基本知识1.电梯基本结构如右图所示2.电梯从功能上划分的八个系统电梯机械部分电气部分轿厢系统导向系统曳引系统门系统重量平衡系统电力拖动系统电气控制系统安全保护系统功能主要构件与装置曳引系统输出与传递动力,驱动电梯运行曳引机、曳引钢丝绳、导向轮、反绳轮等导向系统限制轿厢和对重的活动自由度,使轿厢和对重只能沿着导轨作上、下运动,承受安全钳工作时的制动力轿厢(对重)导轨、导靴及其导轨架等轿厢用以装运并保护乘客或货物的组件,是电梯的工作部分轿厢架和轿厢体门系统供乘客或货物进出轿厢时用,运行时必须关闭,保护乘客和货物的安全轿厢门、层门、开关门系统及门附属零部件重量平衡系统相对平衡轿厢的重量,减少驱动功率,保证曳引力的产生,补偿电梯曳引绳和电缆长度变化转移带来的重量转移对重装置和重量补偿装置电力拖动系统提供动力,对电梯运行速度实行控制曳引电动机、供电系统、速度反馈装置、电动机调速装置等电气控制系统对电梯的运行实行操纵和控制操纵箱、召唤箱、位置显示装置、控制柜、平层装置、限位装置等安全保护系统保证电梯安全使用,防止危及人身和设备安全的事故发生机械保护系统:限速器、安全钳、缓冲器、端站保护装置等电气保护系统:超速保护装置、供电系统断相错相保护装置、超越上下极限工作位置的保护装置、层门锁与轿门电气联锁装置等第二章曳引系统主要设备与装置曳引系统的作用是向电梯输送与传递动力,使电梯运行。2.1曳引机曳引机是电梯运行的动力来源,在行业中多称为主机.行星齿轮曳引机上置式蜗轮蜗杆曳引机下置式蜗轮蜗杆曳引机有齿轮曳引机无齿曳引机鼓式制动器曳引机碟式制动器曳引机块式制动器曳引机曳引机作用:是电梯轿厢升降的主拖动机械。曳引钢丝绳的作用:曳引钢丝绳的两端分别连接轿厢和对重(或者两端固定在机房上),依靠钢丝绳与曳引轮绳槽之间的摩擦力来驱动轿厢升降。导向轮的作用:分开轿厢和对重的间距,采用复绕型时还可增加曳引能力。导向轮安装在曳引机架上或承重梁上。2.1.1电梯曳引机分类:1.齿轮曳引机2.无齿轮曳引机3.永磁同步无齿轮曳引机2.2制动器制动器是安全装置。在正常断电或异常情况下均可实现停车。电磁制动安装在电动机轴与蜗杆轴的连接处。结构组成:制动电磁铁、制动臂、制动瓦块、制动弹簧。制动器构造图如下:立式电磁铁制动器1、制动弹簧2、拉杆;3、销钉;4、电磁铁座;5、线圈;6、动铁芯;7、罩盖;8、顶杆;9、制动臂;10、顶杆螺栓;11、转臂;12、球头;13、连接螺钉;14、闸瓦块;15、闸皮2.3曳引钢丝绳曳引钢丝绳也称曳引绳,是电梯上专用的钢丝绳,其功能就是联接轿厢和对重装置,并被曳引机驱动使轿厢升降。曳引钢丝绳一般采用圆形股状结构,主要由钢丝、绳股和绳芯组成。图2.3-1a为钢丝绳外形,图b、c为钢丝绳横截面图。abc1、绳股2、钢丝3、绳芯a、钢丝绳结构放大图b、6×19S+NF钢丝绳c、8×19S+NF钢丝绳图2.3-1圆形股电梯用钢丝绳2.4导向轮和反绳轮1.导向轮2.反绳轮曳引绳传动比:是曳引绳线速度与轿厢运行速度的比值。图2.4-1V1=V2T1=T2图2.4-2V1=2V2T1=1/2T2图2.4-3V1=3V2T1=1/3T2图2.4-1图2.4-2图2.4-3第三章轿厢与门系统3.1轿厢结构及要求3.1.1轿厢整体结构电梯轿厢是装载乘客或货物,具有方便出入门装置的箱形结构部件,是与乘客或货物直接接触的。图3.1-1轿厢结构示意图1、导轨加油盒;2、导靴;3、轿顶检修窗;4、轿顶安全护栏;5、轿架上梁;6、安全钳传动机构;7、开门机架;8、轿厢;9、风扇架;10、安全钳拉杆;11、轿架立梁;12、轿厢拉条;13、轿架下梁;14、安全钳体;15、补偿装置图3.1-2轿厢体部件分解图1、轿顶;2、轿厢后壁板;3、轿厢侧壁板;4、轿底;5、踏板;6、轿厢护脚板;7、操纵箱;8、轿厢前壁板;9、轿门轿厢四面开门观光轿厢3.2电梯门系统作用3.2.1电梯门系统作用电梯门系统主要包括轿门(轿厢门)、层门(厅门)与开关门机构及其附属的部件。电梯门系统的作用是防止乘客和物品坠入井道或与井道相撞、避免乘客或货物未能完全进入轿厢而被运动的轿厢剪切等危险的发生,是电梯的最重要安全保护设施之一。1.层...
