第4章 兼防直接接触和间接接触电击防护VIP免费

第4章 兼防直接接触和间接接触电击防护_第1页
1/51
第4章 兼防直接接触和间接接触电击防护_第2页
2/51
第4章 兼防直接接触和间接接触电击防护_第3页
3/51

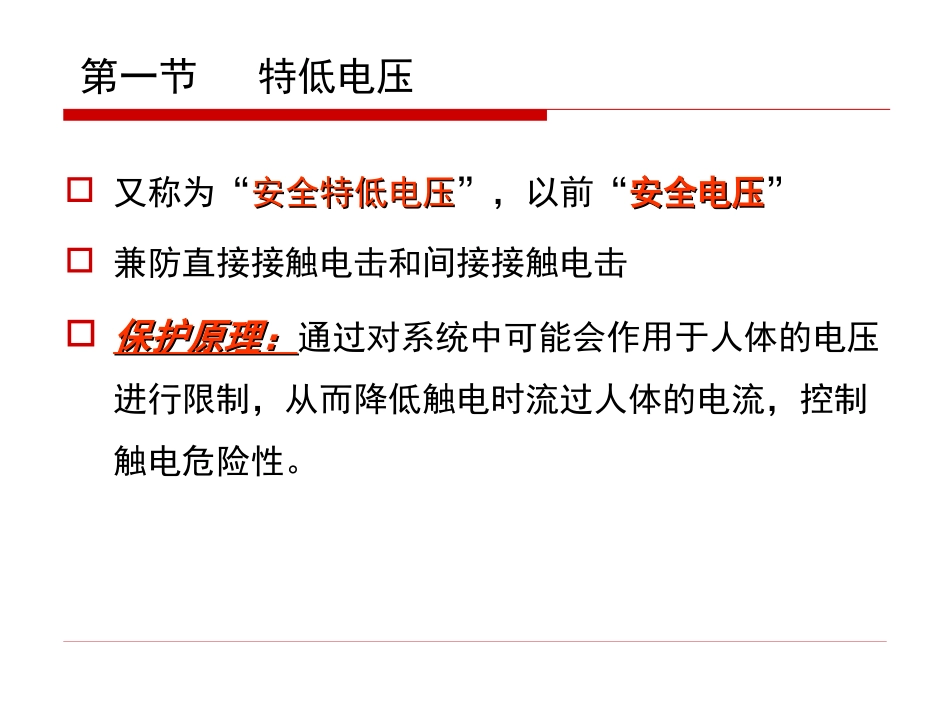

第四章兼防直接接触电击和间接接触电击的防护电气安全主讲人:李奇职称:讲师主要内容特低电压剩余电流动作保护双重绝缘加强绝缘第一节特低电压又称为“安全特低电压安全特低电压”,以前“安全电压安全电压”兼防直接接触电击和间接接触电击保护原理:保护原理:通过对系统中可能会作用于人体的电压进行限制,从而降低触电时流过人体的电流,控制触电危险性。一、特低电压区段交流交流(工频):相对地或相对相之间,其交流电压有效值不超过50伏。直流直流:无波纹直流120伏。在特殊状况下,接触电压上限值为交流25伏或无波纹直流60伏。我国规定我国规定安全电压额定值的等级为42、36、24、12、6伏。当电气设备采用的电压超过安全电压时,必须按规定采取防止直接接触带电体的保护措施。二、特低电压电击防护的类型特低电压电击防护的类型:特低电压(特低电压(ELVELV)防护)防护安全特低电压安全特低电压(SELV)——(SELV)——只用于不接地系统只用于不接地系统保护特低电压保护特低电压(PELV)——(PELV)——只用于保护接地系统只用于保护接地系统功能特低电压(功能特低电压(FELVFELV))防护兼顾特定功能及电击防护特低电压的额定电压不应超过交流50V。SELVPELVFELVSELV:只作为不接地系统的安全特低电压用的防护。特低电压回路的带电部分不接地,也不与其他电路的带电部分或保护导体相连接。SELV处于“悬浮”状态,安全性能最佳,实际应用最广,首先考虑的类型PELV:只作为保护接地系统的安全特地电压用防护FELV:由于功能上的原因(非电击防护目的)采取的特低电压,不满足SELV和PELV的条件三、安全条件线路或设备的标准电压标准电压不超过标准规定的安全特低安全特低电压值电压值SELV和PELV必须满足安全电源、回路配置和各自的特殊要求FELV必须满足其辅助要求四、SELV和PELV的安全电源SELV和PELV对安全电源安全电源的要求完全相同:安全电源供电,包括:1、安全隔离安全隔离变压器、具有双重绝缘以上双重绝缘以上的多个隔离绕组的发电机:带电部分与壳体间绝缘电阻值:2-7MΩ输入回路与输出回路:5MΩ输入回路与输入回路、输出回路与输出回路:2MΩ绝缘壳体上内外金属物之间:2MΩ2、电化电源电化电源或与高于安全特低电压回路无关的电源3、故障时确保输出电压不超出安全特低电压输出电压不超出安全特低电压的电源五、SELV和PELV的回路配置SELV和PELV回路回路的带电部分相互之间、回路与回路之间实行电气隔离电气隔离SELV和PELV回路的导线与其他任何回路的导线分导线分开敷设开敷设,保持适当物理距离当不能满足要求时可采取下列措施之一:可采取下列措施之一:1)SELV和PELV的回路导线除应具有基本绝缘基本绝缘外,并应封闭在非金属护套封闭在非金属护套内或在基本绝缘外加护套外加护套;2)ELVELV与较高电压回路的导体与较高电压回路的导体,应以接地的金属屏蔽层或接地的金属护套分隔开;3)ELV回路导体可与不同电压回路导体共用一根多芯电缆或导体组内,但ELVELV回路导体的绝缘水平回路导体的绝缘水平,应按其他回路最高电压确定最高电压确定。六、ELV系统的插头及插座要求ELVELV系统的插头及插座应符合下列要求:系统的插头及插座应符合下列要求:1)插头插头必须不可能插入不可能插入其他电压系统的插座内;2)插座必须不可能被其他电压系统的插头插入;3)SELV系统的插头和插座不得设置保护导体触头不得设置保护导体触头。七、SELV的特殊要求SELV回路的带电部分带电部分严禁严禁与大地、其他回路的带电部分及保护导体相连接;SELV回路的用电设备外露可导电部分可导电部分不应与不应与大地、其他回路的保护导体、用电设备外露可导电部分及外界可导电部分相连接。若标称电压超过标称电压超过25V交流有效值或60V无波纹直流值,应安装必要应安装必要的遮拦或外护物遮拦或外护物PELV的特殊要求由于PELV回路的接地,有可能从大地引入故障电压,使回路的电位升高,因此,PELVPELV的防护水平要求比的防护水平要求比SELVSELV要高要高。(1)利用必要的遮栏或外护物遮栏或外护物,或者提高...
