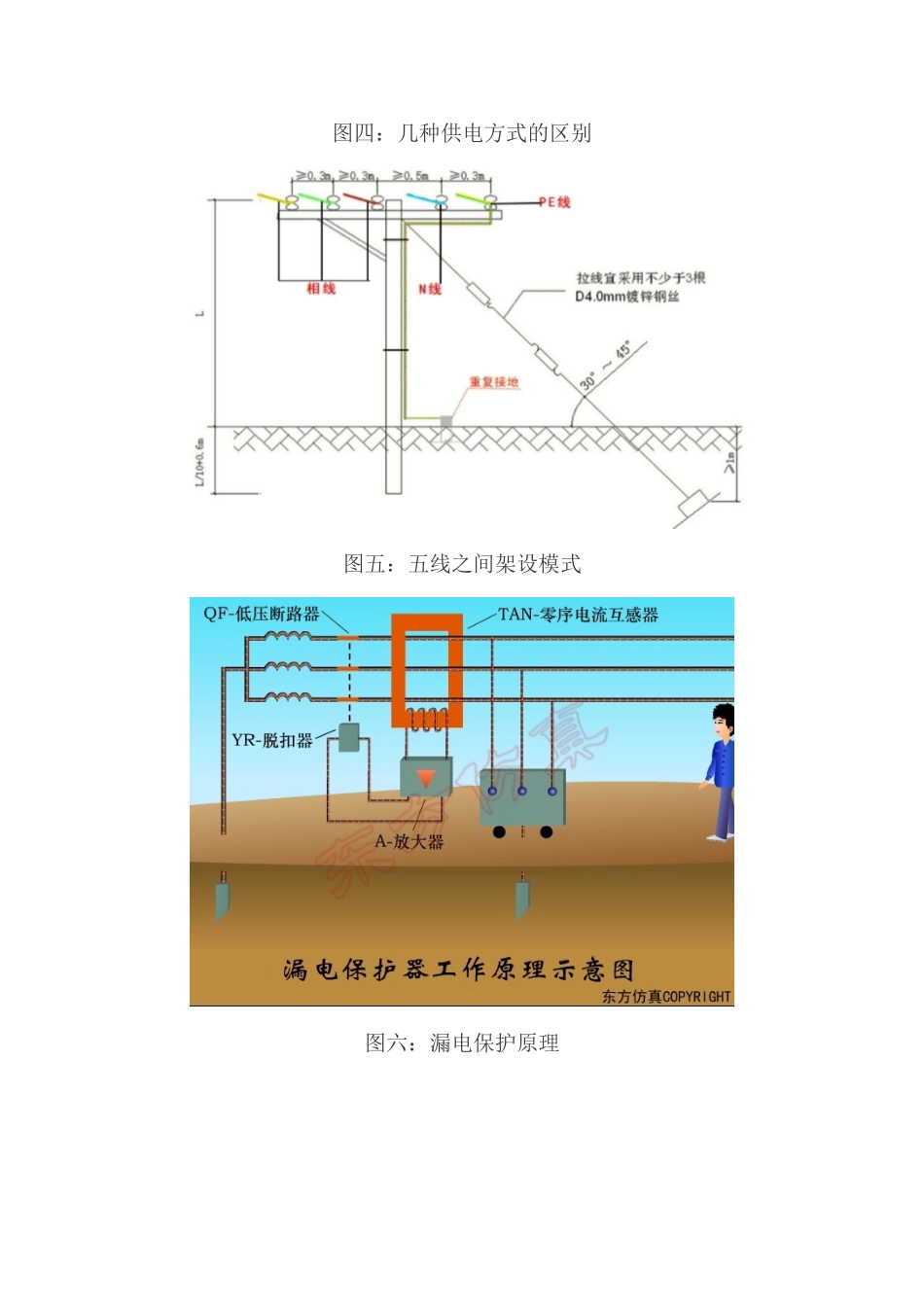

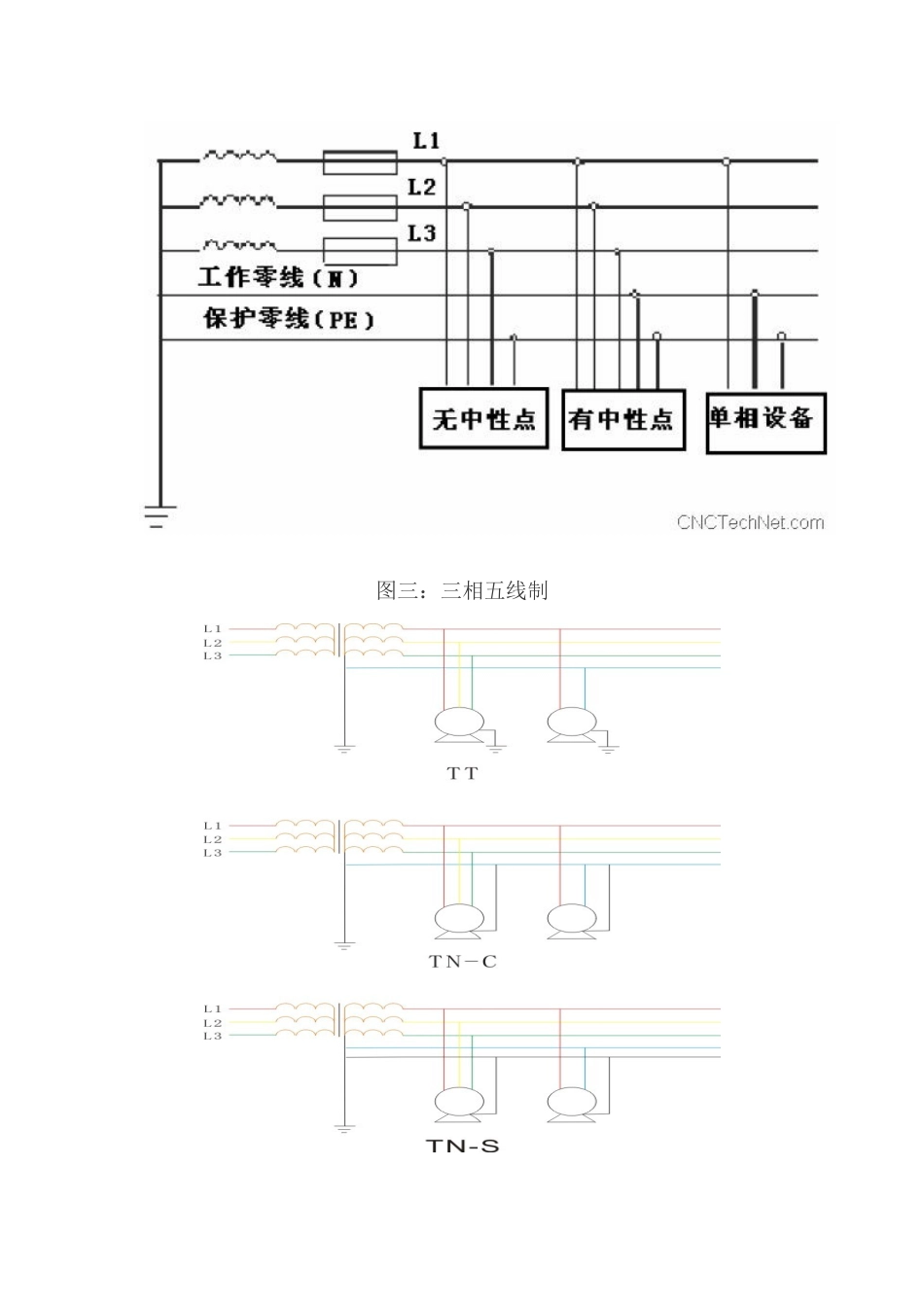

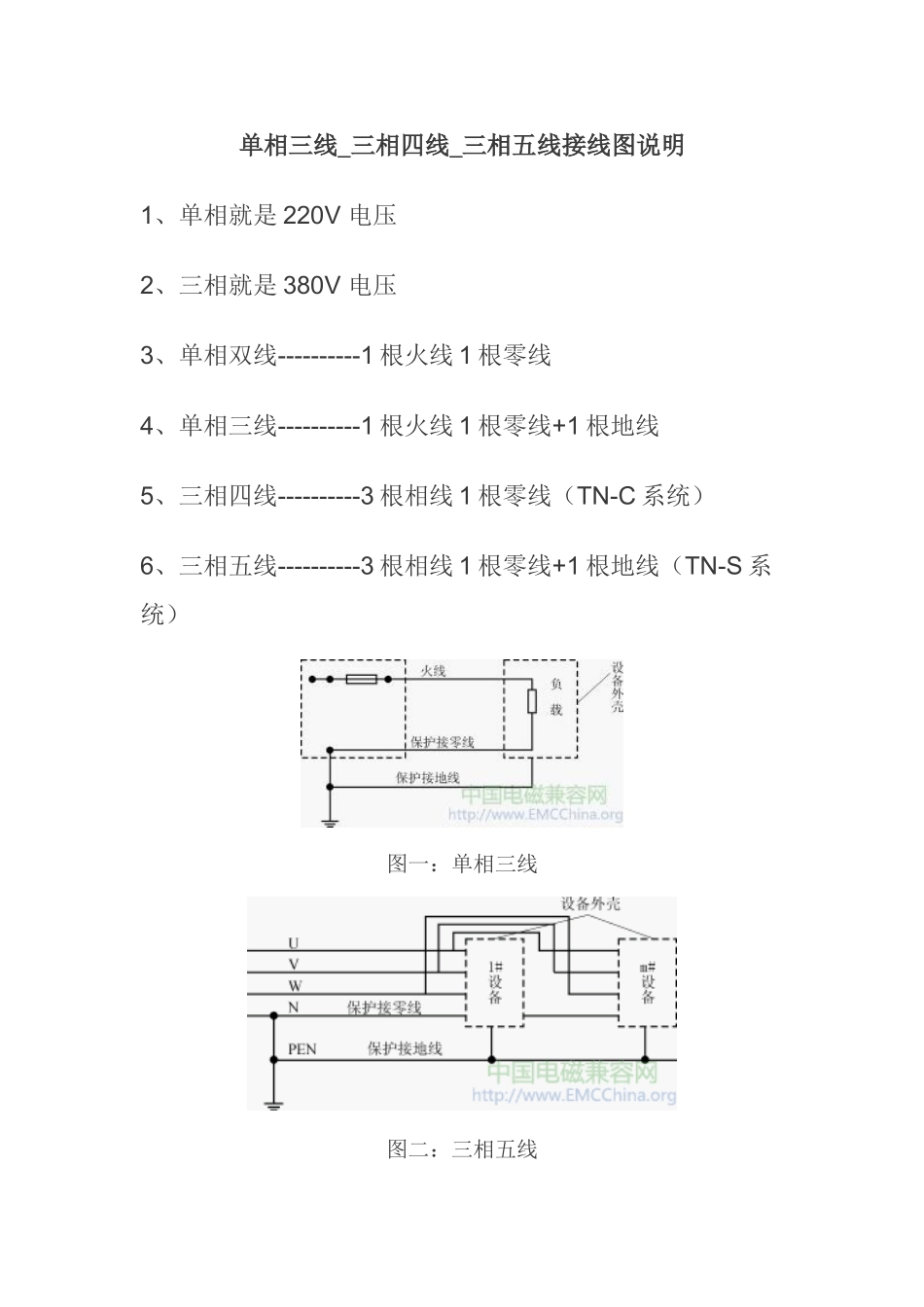

单相三线_三相四线_三相五线接线图说明1、单相就是220V电压2、三相就是380V电压3、单相双线----------1根火线1根零线4、单相三线----------1根火线1根零线+1根地线5、三相四线----------3根相线1根零线（TN-C系统）6、三相五线----------3根相线1根零线+1根地线（TN-S系统）图一：单相三线图二：三相五线图三：三相五线制图四：几种供电方式的区别图五：五线之间架设模式图六：漏电保护原理图七：变压器引入线路图八：线路黄、绿、红接入开关图九：开关分断明显点图十：总漏电开关保护引出相线到多路分路隔离开关模式图十一：配电箱出线开关黄、绿、红（A、B、C）模式图十二：配电箱门与箱体可靠连接作保护接零图十三：分配电箱的分路隔离开关引出模式图十四：单相开关箱设置模式图十五：三相开关箱设置模式图十六：固定式开关箱的中心点与地面要求图十七：移动式末级开关箱其中心与地面要求图十八：照明图十九：动力设备
