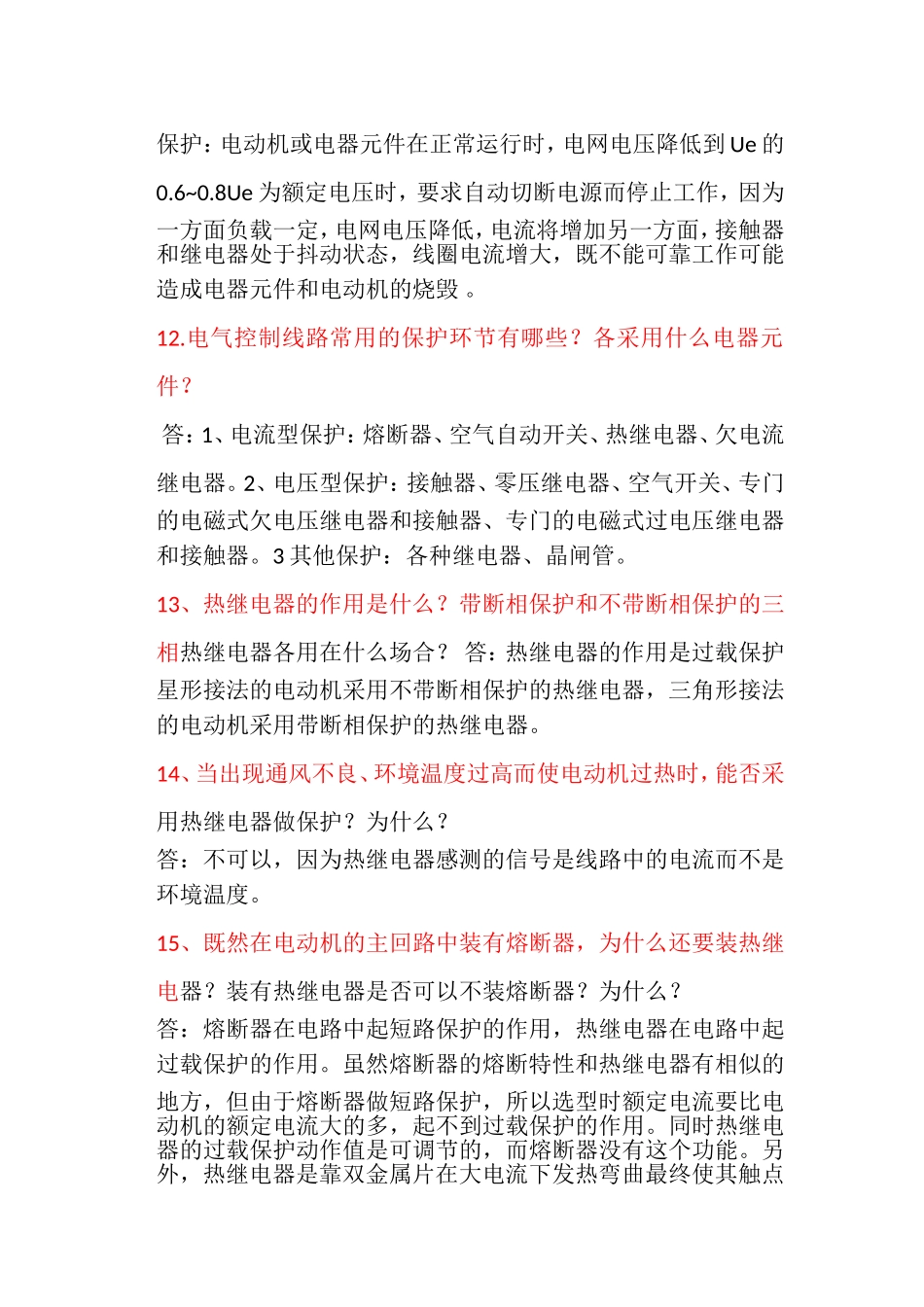

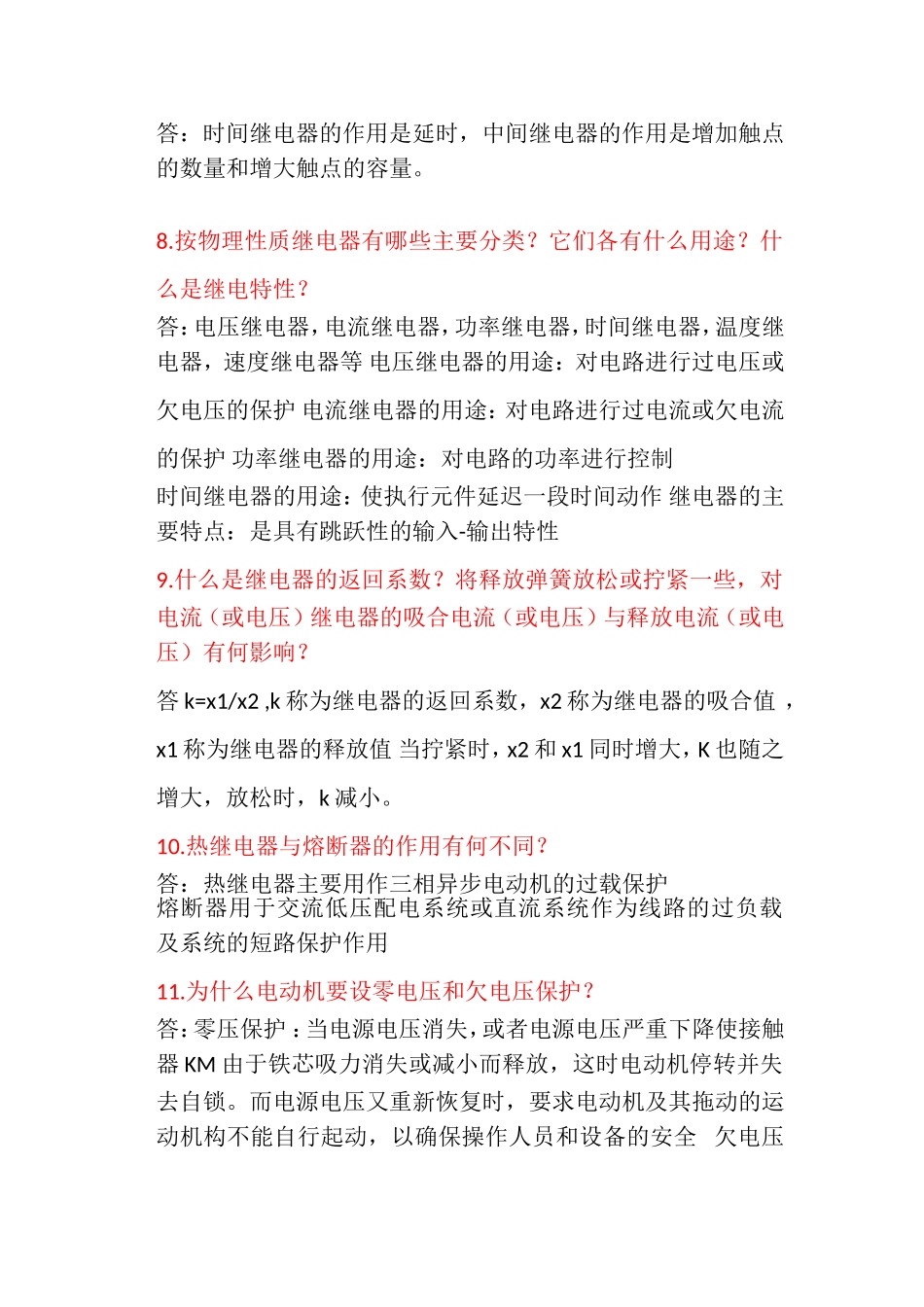

电气控制器件部分习题及答案1.接触器的作用是什么？根据结构特征，如何区分交，直流接触器？答：接触器是用来频繁接通和切断电动机或其他负载主电路的一种自动切换电路根据结构特征，一般来说，直流接触器为单极或双级；交流接触器大多为三极2、交流接触器的主要组成部分由哪些？答：有电磁机构、主触点、灭弧装置、辅助触点、反力装置、支架和底座。3、交流接触器在衔铁吸合瞬间会产生很大的电流，而直流接触器不会，为什么？（直流接触器和交流接触器哪个更适合频繁操作，为什么？）答：交流接触器电磁机构线圈的感抗随着气隙宽度的变化而变化，刚开始吸合时气隙大，感抗小，所以吸合电流大。直流接触器的吸合电流只和线圈的电阻有关系所以不存在这个问题。3、常用的灭弧方法有哪些？答：有电动力吹弧、磁吹灭弧、栅片灭弧。4、交流电磁机构上的分磁环的作用是什么？答：消除由电压交变引起衔铁振动。5、交流接触器线圈能否串联使用？为什么？答：交流接触器在吸合时衔铁动作不同步，导致两个接触器气隙大小不同，从而导致线圈的感抗大小不相等。感抗大的分压大，感抗小的分压小，有可能导致接触器不能正常吸合。6、电压继电器和电流继电器在电路中各起什么作用？它们的触点和线圈各接于什么电路中？答：电压继电器在电路中起过压、欠压保护作用，电流继电器在电路中起过流、欠流保护作用。它们的线圈接于主电路起感测作用，触点接于控制电路。7、时间继电器和中间继电器在电路中各起什么作用？答：时间继电器的作用是延时，中间继电器的作用是增加触点的数量和增大触点的容量。8.按物理性质继电器有哪些主要分类？它们各有什么用途？什么是继电特性？答：电压继电器，电流继电器，功率继电器，时间继电器，温度继电器，速度继电器等电压继电器的用途：对电路进行过电压或欠电压的保护电流继电器的用途：对电路进行过电流或欠电流的保护功率继电器的用途：对电路的功率进行控制时间继电器的用途：使执行元件延迟一段时间动作继电器的主要特点：是具有跳跃性的输入-输出特性9.什么是继电器的返回系数？将释放弹簧放松或拧紧一些，对电流（或电压）继电器的吸合电流（或电压）与释放电流（或电压）有何影响？答k=x1/x2,k称为继电器的返回系数，x2称为继电器的吸合值，x1称为继电器的释放值当拧紧时，x2和x1同时增大，K也随之增大，放松时，k减小。10.热继电器与熔断器的作用有何不同？答：热继电器主要用作三相异步电动机的过载保护熔断器用于交流低压配电系统或直流系统作为线路的过负载及系统的短路保护作用11.为什么电动机要设零电压和欠电压保护？答：零压保护：当电源电压消失，或者电源电压严重下降使接触器KM由于铁芯吸力消失或减小而释放，这时电动机停转并失去自锁。而电源电压又重新恢复时，要求电动机及其拖动的运动机构不能自行起动，以确保操作人员和设备的安全欠电压保护：电动机或电器元件在正常运行时，电网电压降低到Ue的0.6~0.8Ue为额定电压时，要求自动切断电源而停止工作，因为一方面负载一定，电网电压降低，电流将增加另一方面，接触器和继电器处于抖动状态，线圈电流增大，既不能可靠工作可能造成电器元件和电动机的烧毁。12.电气控制线路常用的保护环节有哪些？各采用什么电器元件？答：1、电流型保护：熔断器、空气自动开关、热继电器、欠电流继电器。2、电压型保护：接触器、零压继电器、空气开关、专门的电磁式欠电压继电器和接触器、专门的电磁式过电压继电器和接触器。3其他保护：各种继电器、晶闸管。13、热继电器的作用是什么？带断相保护和不带断相保护的三相热继电器各用在什么场合？答：热继电器的作用是过载保护星形接法的电动机采用不带断相保护的热继电器，三角形接法的电动机采用带断相保护的热继电器。14、当出现通风不良、环境温度过高而使电动机过热时，能否采用热继电器做保护？为什么？答：不可以，因为热继电器感测的信号是线路中的电流而不是环境温度。15、既然在电动机的主回路中装有熔断器，为什么还要装热继电器？装有热继电器是否可以不装熔断器？为什么？答：熔断器在电路中起短路保护的作用，热继电器在电路中起过载保护的作用...
