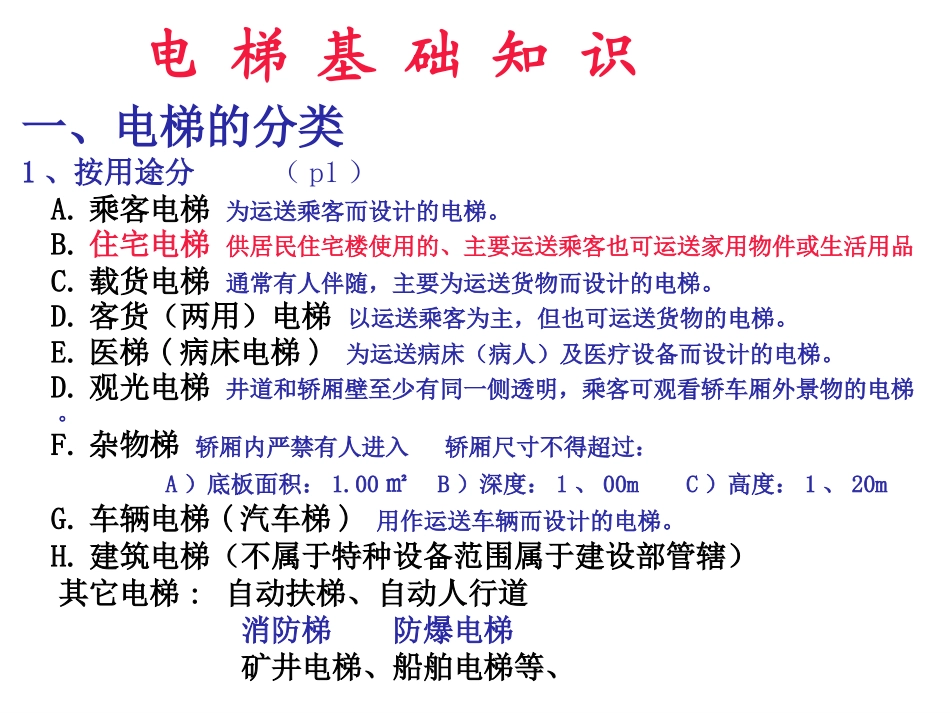

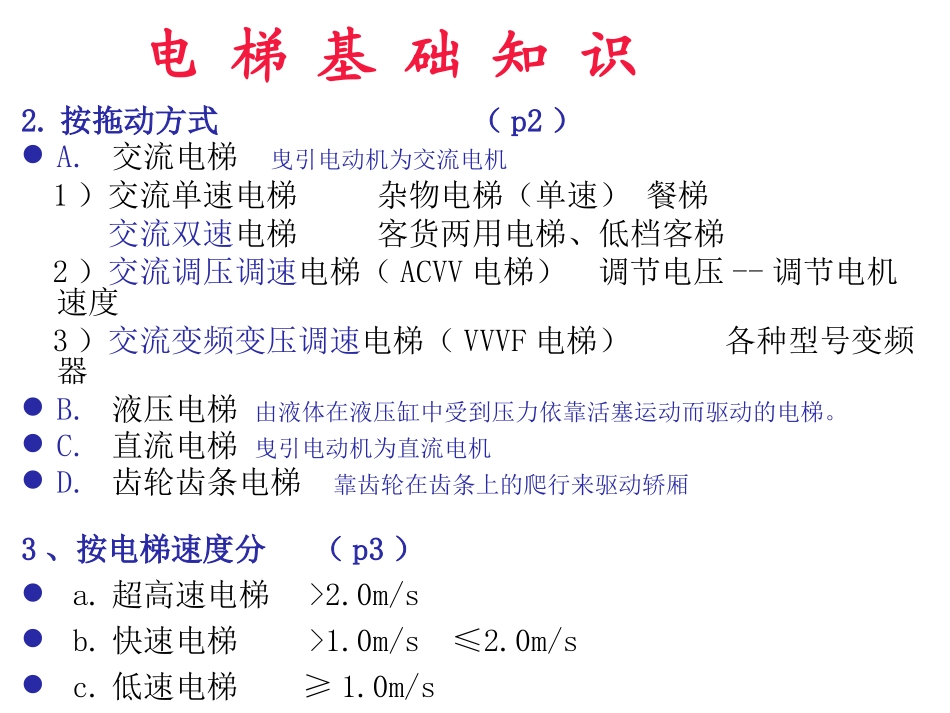

电梯组成电梯组成电梯基础知识一、电梯的分类1、按用途分（p1）A.乘客电梯为运送乘客而设计的电梯。B.住宅电梯供居民住宅楼使用的、主要运送乘客也可运送家用物件或生活用品C.载货电梯通常有人伴随，主要为运送货物而设计的电梯。D.客货（两用）电梯以运送乘客为主，但也可运送货物的电梯。E.医梯(病床电梯)为运送病床（病人）及医疗设备而设计的电梯。D.观光电梯井道和轿厢壁至少有同一侧透明，乘客可观看轿车厢外景物的电梯。F.杂物梯轿厢内严禁有人进入轿厢尺寸不得超过：A）底板面积：1.00㎡B）深度：1、00mC）高度：1、20mG.车辆电梯(汽车梯)用作运送车辆而设计的电梯。H.建筑电梯（不属于特种设备范围属于建设部管辖）其它电梯:自动扶梯、自动人行道消防梯防爆电梯矿井电梯、船舶电梯等、电梯基础知识2.按拖动方式（p2）A.交流电梯曳引电动机为交流电机1）交流单速电梯杂物电梯（单速）餐梯交流双速电梯客货两用电梯、低档客梯2）交流调压调速电梯（ACVV电梯）调节电压--调节电机速度3）交流变频变压调速电梯（VVVF电梯）各种型号变频器B.液压电梯由液体在液压缸中受到压力依靠活塞运动而驱动的电梯。C.直流电梯曳引电动机为直流电机D.齿轮齿条电梯靠齿轮在齿条上的爬行来驱动轿厢3、按电梯速度分（p3）a.超高速电梯>2.0m/sb.快速电梯>1.0m/s≤2.0m/sc.低速电梯≥1.0m/s第一节电梯基本结构电梯的结构：1.从机械和电器上划分机械部分：曳引系统、轿厢和门系统、平衡系统、导向系统及机械安全保护装置等。电器控制部分：电力拖动系统、运行逻辑功能控制系统和电气安全保护等。2.空间上划分：机房部分电源开关、曳引机、控制柜(屏)、选层器、导向轮、减速器、限速器、极限开关、制动抱闸装置、机座等。井道部分导轨、导轨支架、对重装置、缓冲器、限速器张紧装置、补偿链、随行电缆、底坑和井道照明等。层站部分层门(厅门)、呼梯装置(召唤盒)、门锁装置、层站开关门装置、层楼显示装置等。轿厢部分轿厢、轿厢门、安全钳装置、平层装置、安全窗、导靴、开门机、轿内操纵箱、指层灯、通讯及报警装置等。7电梯基本结构（2）3按照功能分类，电梯通常包含以下八大系统曳引系统；轿厢；门系统；导向系统；重量平衡系统；电力拖动系统；电气控制系统；安全保护系统；注:不同种类的电梯，上述各系统结构会略有不同,详细内容可以参考各梯种销售文件、电梯随机文件；机房机房底坑底坑井道井道轿厢轿厢①②③④⑤⑥⑦⑧⑨⑩⑪⑫⑬⑭⑮⑯⑰⑱①控制柜②主机③曳引轮④限速器机房机房⑤ＦＬＳ（Ｕ）⑥ＵＬＳ⑦ＳＤＳ（Ｕ）⑧主钢丝绳⑨限速器钢丝绳⑩轿厢导轨⑪对重导轨⑫对重⑬ＤＬＳ（Ｄ）⑭ＤＬＳ⑮ＦＬＳ（Ｄ）井道井道⑯涨紧轮（限速器）⑰对重缓冲器⑱轿厢缓冲器底坑底坑电梯基本结构图（钢丝绳式）ThyssenKruppElevator蒂森克虏伯电梯ACompanyofThyssenKruppElevatorAG1、曳引系统曳引机、钢丝绳、导向轮、返绳轮等部件电梯基本结构2、导向系统导轨3、轿厢系统轿架、减震装置等4、门系统厅门、轿门、门机等ThyssenKruppElevator蒂森克虏伯电梯ACompanyofThyssenKruppElevatorAG5、重量平衡系统对重、补偿系统电梯基本结构6、电力拖动系统电动机、供电系统、变频系统、速度反馈装置7、电气控制系统控制柜、平层装置、选层器、位置显示和呼梯装置ThyssenKruppElevator蒂森克虏伯电梯ACompanyofThyssenKruppElevatorAGC、缓冲器带电气开关Car,C.W电梯基本结构A、速度保护装置110%8、安全保护系统D、端站保护装置极限、限位等电气开关B、过载荷保护装置110%ThyssenKruppElevator蒂森克虏伯电梯ACompanyofThyssenKruppElevatorAG固定点安全钳限速器限速器断绳保护电气开关8、安全装置E、限速器安全钳联动原理F、门系统光栅(幕)保护2电梯机房管理制度•电梯机房管理制度•1、电梯专用机房应做到随时上锁，门锁钥匙应由主管人员或专门人员保管；•2、机房应通风良好，照明满足要求，门窗关闭灵活，任何季节机房内温度应保持在摄氏5度—40度之间；•3、机房内应保持干净、整洁，严禁存放易燃易爆或危险物品，不准堆放其它杂物；4、机房内消防器材应放在显著位置，并保证设备良好...
