电气设计说明VIP免费

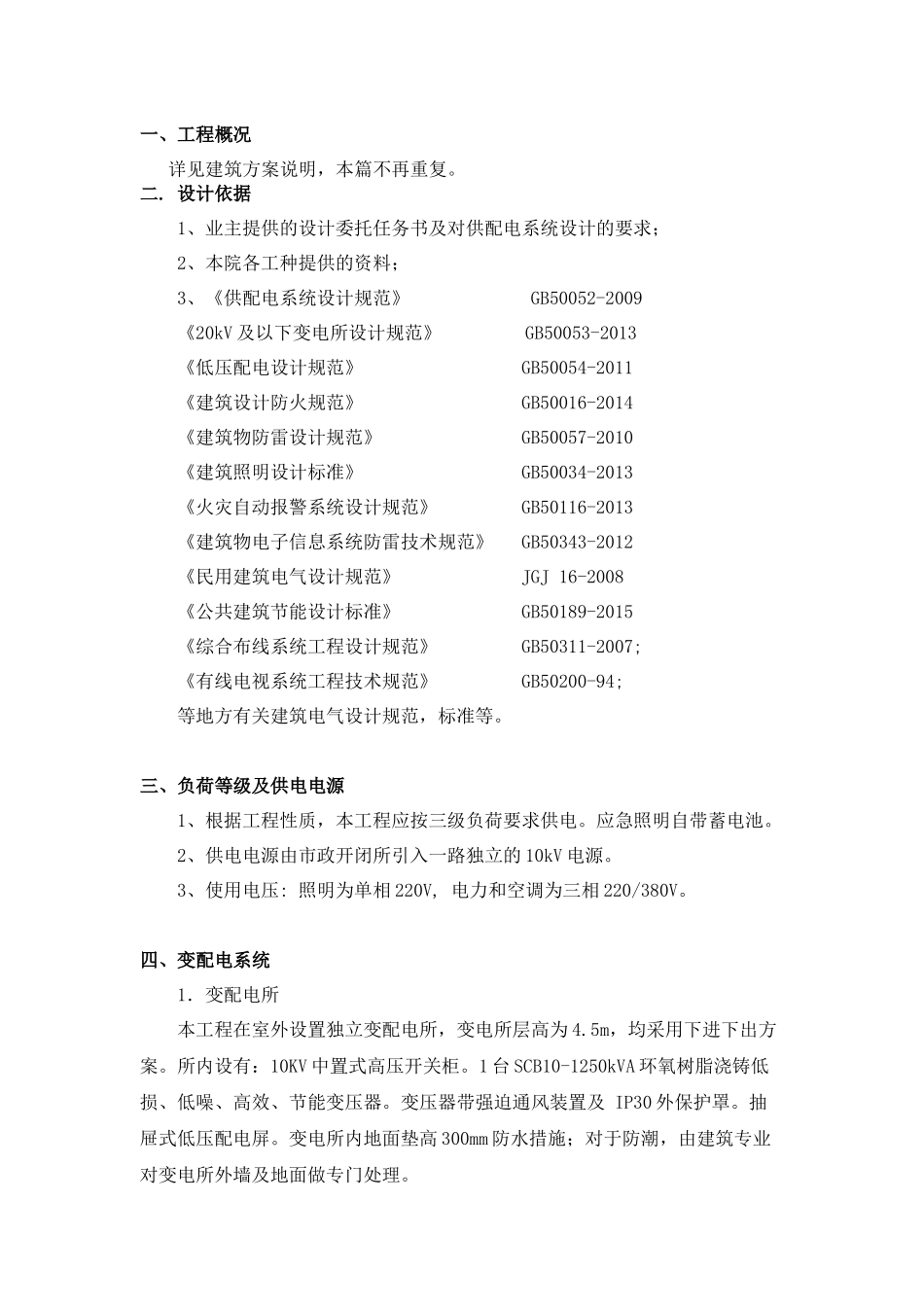

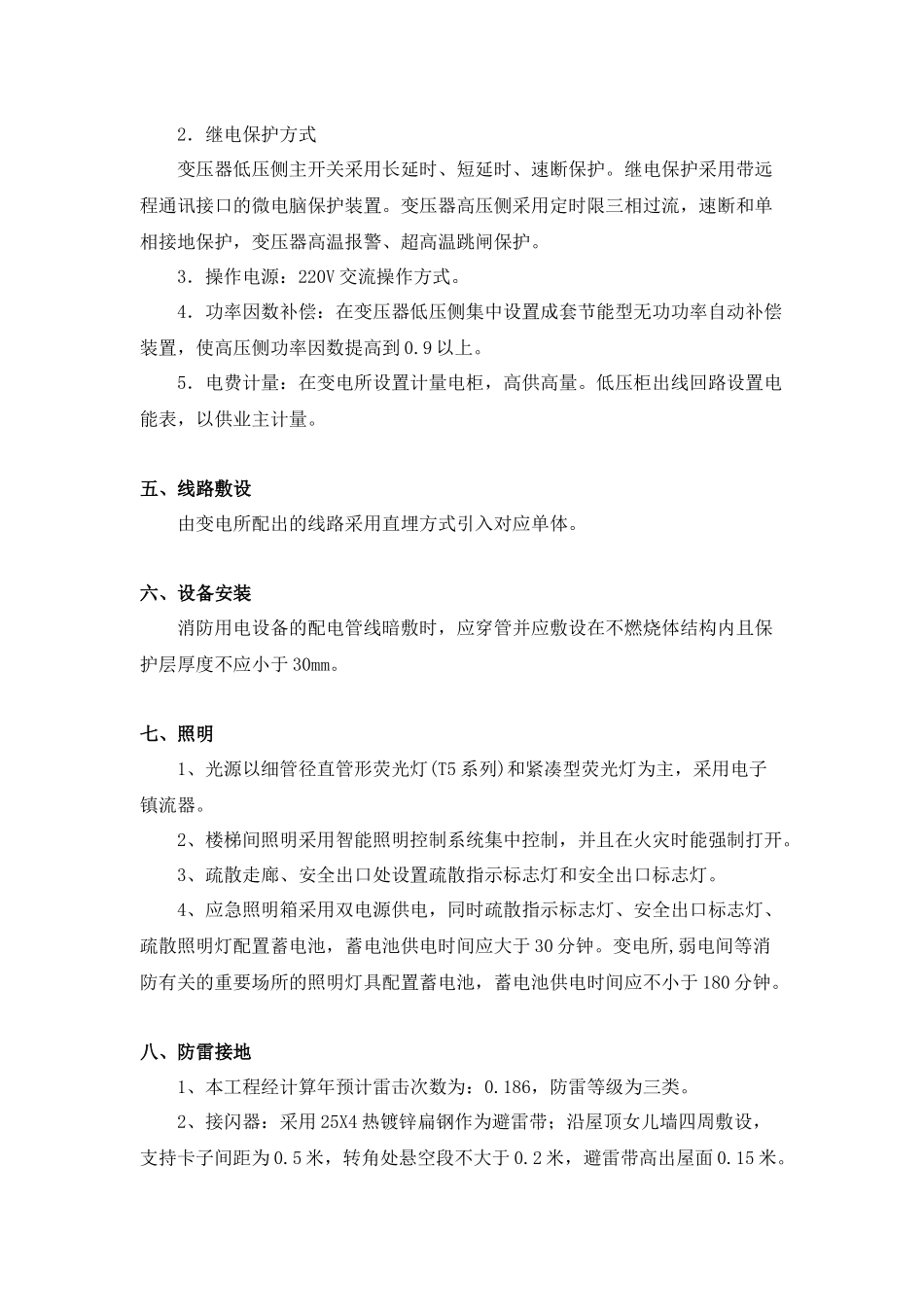

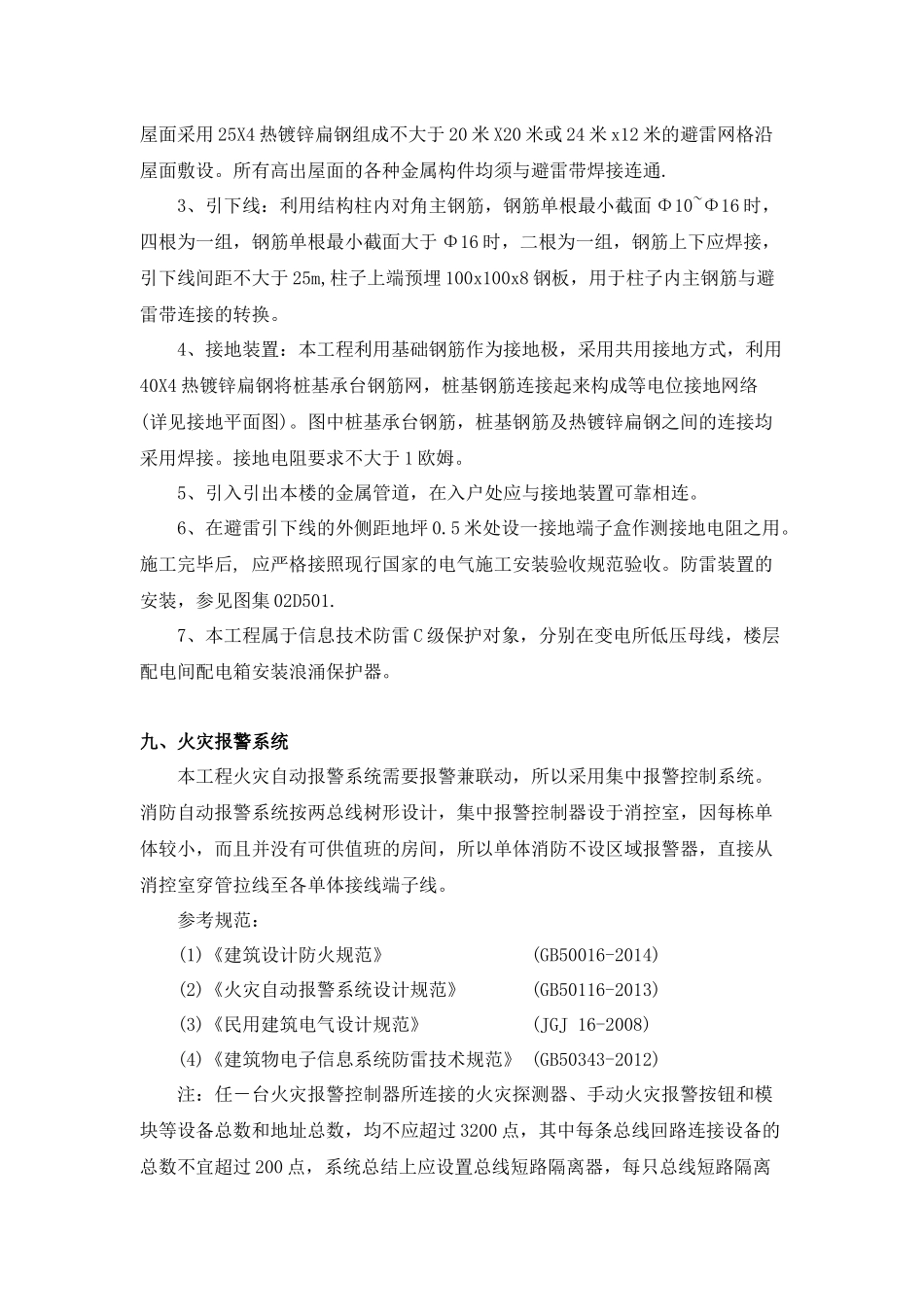

一、工程概况详见建筑方案说明，本篇不再重复。二.设计依据1、业主提供的设计委托任务书及对供配电系统设计的要求；2、本院各工种提供的资料；3、《供配电系统设计规范》GB50052-2009《20kV及以下变电所设计规范》GB50053-2013《低压配电设计规范》GB50054-2011《建筑设计防火规范》GB50016-2014《建筑物防雷设计规范》GB50057-2010《建筑照明设计标准》GB50034-2013《火灾自动报警系统设计规范》GB50116-2013《建筑物电子信息系统防雷技术规范》GB50343-2012《民用建筑电气设计规范》JGJ16-2008《公共建筑节能设计标准》GB50189-2015《综合布线系统工程设计规范》GB50311-2007;《有线电视系统工程技术规范》GB50200-94;等地方有关建筑电气设计规范，标准等。三、负荷等级及供电电源1、根据工程性质，本工程应按三级负荷要求供电。应急照明自带蓄电池。2、供电电源由市政开闭所引入一路独立的10kV电源。3、使用电压:照明为单相220V,电力和空调为三相220/380V。四、变配电系统1．变配电所本工程在室外设置独立变配电所，变电所层高为4.5m，均采用下进下出方案。所内设有：10KV中置式高压开关柜。1台SCB10-1250kVA环氧树脂浇铸低损、低噪、高效、节能变压器。变压器带强迫通风装置及IP30外保护罩。抽屉式低压配电屏。变电所内地面垫高300mm防水措施；对于防潮，由建筑专业对变电所外墙及地面做专门处理。2．继电保护方式变压器低压侧主开关采用长延时、短延时、速断保护。继电保护采用带远程通讯接口的微电脑保护装置。变压器高压侧采用定时限三相过流，速断和单相接地保护，变压器高温报警、超高温跳闸保护。3．操作电源：220V交流操作方式。4．功率因数补偿：在变压器低压侧集中设置成套节能型无功功率自动补偿装置，使高压侧功率因数提高到0.9以上。5．电费计量：在变电所设置计量电柜，高供高量。低压柜出线回路设置电能表，以供业主计量。五、线路敷设由变电所配出的线路采用直埋方式引入对应单体。六、设备安装消防用电设备的配电管线暗敷时，应穿管并应敷设在不燃烧体结构内且保护层厚度不应小于30mm。七、照明1、光源以细管径直管形荧光灯(T5系列)和紧凑型荧光灯为主，采用电子镇流器。2、楼梯间照明采用智能照明控制系统集中控制，并且在火灾时能强制打开。3、疏散走廊、安全出口处设置疏散指示标志灯和安全出口标志灯。4、应急照明箱采用双电源供电，同时疏散指示标志灯、安全出口标志灯、疏散照明灯配置蓄电池，蓄电池供电时间应大于30分钟。变电所,弱电间等消防有关的重要场所的照明灯具配置蓄电池，蓄电池供电时间应不小于180分钟。八、防雷接地1、本工程经计算年预计雷击次数为：0.186，防雷等级为三类。2、接闪器：采用25X4热镀锌扁钢作为避雷带；沿屋顶女儿墙四周敷设，支持卡子间距为0.5米，转角处悬空段不大于0.2米，避雷带高出屋面0.15米。屋面采用25X4热镀锌扁钢组成不大于20米X20米或24米x12米的避雷网格沿屋面敷设。所有高出屋面的各种金属构件均须与避雷带焊接连通.3、引下线：利用结构柱内对角主钢筋，钢筋单根最小截面Φ10~Φ16时，四根为一组，钢筋单根最小截面大于Φ16时，二根为一组，钢筋上下应焊接，引下线间距不大于25m,柱子上端预埋100x100x8钢板，用于柱子内主钢筋与避雷带连接的转换。4、接地装置：本工程利用基础钢筋作为接地极，采用共用接地方式，利用40X4热镀锌扁钢将桩基承台钢筋网，桩基钢筋连接起来构成等电位接地网络(详见接地平面图)。图中桩基承台钢筋，桩基钢筋及热镀锌扁钢之间的连接均采用焊接。接地电阻要求不大于1欧姆。5、引入引出本楼的金属管道，在入户处应与接地装置可靠相连。6、在避雷引下线的外侧距地坪0.5米处设一接地端子盒作测接地电阻之用。施工完毕后,应严格接照现行国家的电气施工安装验收规范验收。防雷装置的安装，参见图集02D501.7、本工程属于信息技术防雷C级保护对象，分别在变电所低压母线，楼层配电间配电箱安装浪涌保护器。九、火灾报警系统本工程火灾自动报警系统需要报警兼联动，所以采用集中报警控制系统。消防自动报警系统按两总线树形设计，集中报警控制器设于消控室，因每栋单体较小，而且并没有可供值...
