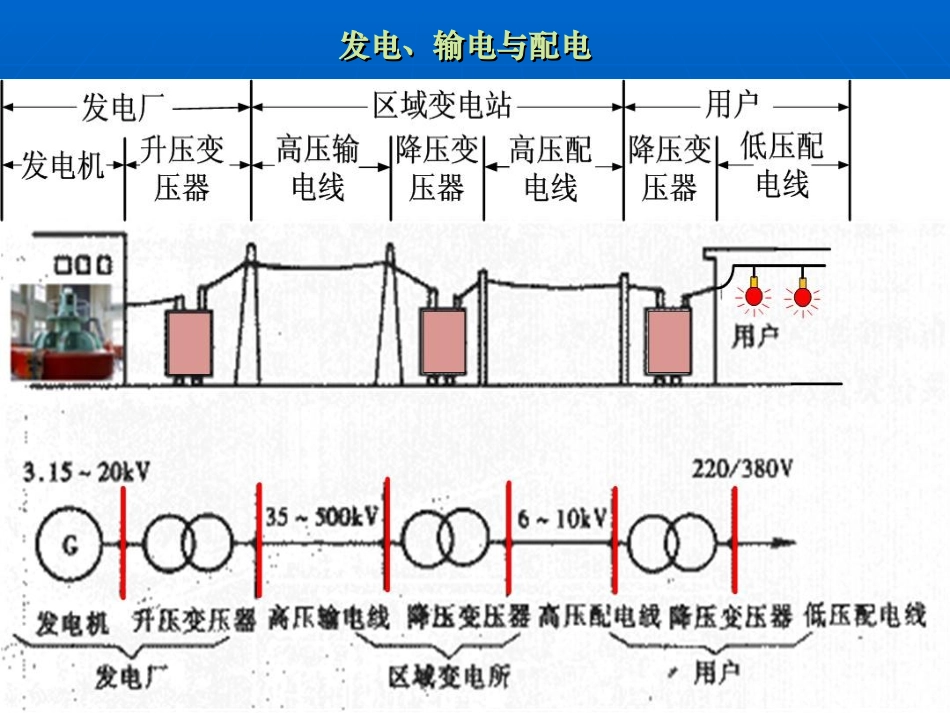

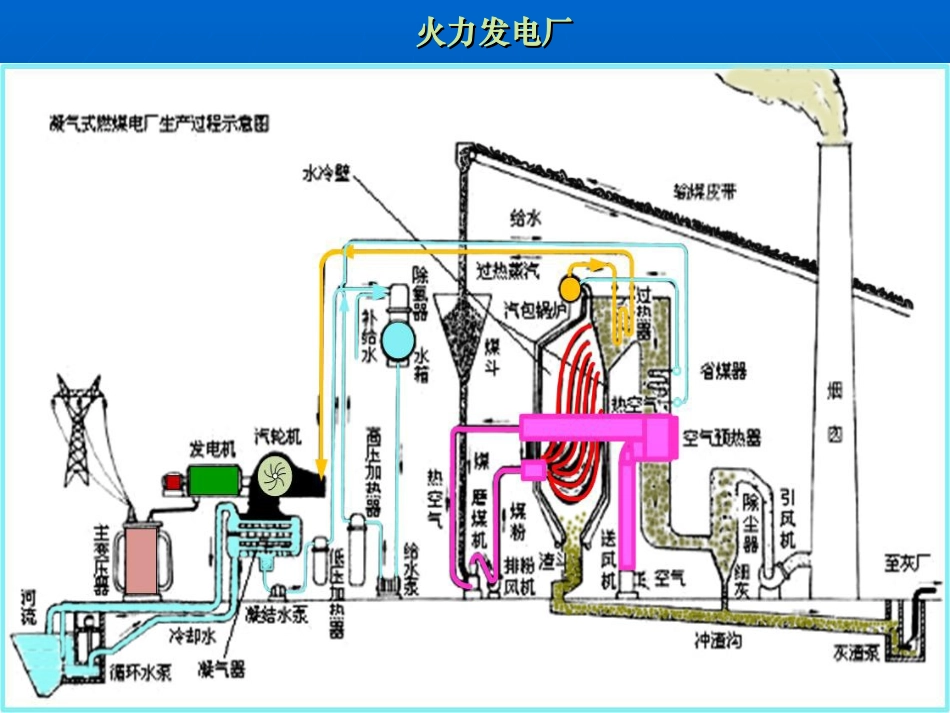

成都理工大学工程技术学院自动化工程系电气教研室雷永锋发电、输电与配电发电、输电与配电火力发电厂火力发电厂水力发电的生产过程水力发电的生产过程水电站的类型水电站的类型11筑坝式开发筑坝式开发（（11）坝后式水电站）坝后式水电站（（22）河床式水电站）河床式水电站22引水式开发引水式开发（（11）无压引水式水电站）无压引水式水电站（（22）有压引水式水电站）有压引水式水电站33混合式开发混合式开发44阶梯开发阶梯开发广西龙滩水电站葛洲坝水电站四川二滩水电站伊泰普水电站阿斯旺水电站11、坝式水电站、坝式水电站（坝后式）（坝后式）坝式水电站靠坝来集坝式水电站靠坝来集中水头；中水头；水电站厂房位于非溢水电站厂房位于非溢流坝坝趾处。流坝坝趾处。如丹江口水电站、三如丹江口水电站、三峡水电站峡水电站丹江口水电站丹江口水电站坝式水电站结构坝式水电站结构22、河床式水电站、河床式水电站位于河床内的水电站厂房本身起挡水作用，位于河床内的水电站厂房本身起挡水作用，从而成为集中水头的挡水建筑物之一；从而成为集中水头的挡水建筑物之一；一般见于河流中、下游，水头较低，流量较大一般见于河流中、下游，水头较低，流量较大；；如广西西津水电站如广西西津水电站西津（河床式）水电站西津（河床式）水电站西津（河床式）水电站平面布置图西津（河床式）水电站平面布置图西津（河床式）水电站厂房横剖面图西津（河床式）水电站厂房横剖面图33、引水式水电站、引水式水电站引水式水电站的引水道较长，并用来集中水电站的引水式水电站的引水道较长，并用来集中水电站的全部或相当大一部分水头。全部或相当大一部分水头。根据引水道中的水流是有压流或明流，又分为有压引根据引水道中的水流是有压流或明流，又分为有压引水式水电站及无压引水式水电站．这种水电站常见于流量水式水电站及无压引水式水电站．这种水电站常见于流量小、坡降大的河流中、上游或跨流域开发方案，最高水头小、坡降大的河流中、上游或跨流域开发方案，最高水头已达已达1767m1767m（奥地利莱塞克水电站），我国广西天湖水电（奥地利莱塞克水电站），我国广西天湖水电站最大静水头也达站最大静水头也达1074m1074m。。广西天湖水电站（引水式）广西天湖水电站（引水式）有压引水式水电站示意图有压引水式水电站示意图无压引水式水电站示意图无压引水式水电站示意图红岩水电站（引水式）红岩水电站（引水式）44、储能水电站、储能水电站11，，抽水蓄能电站是以抽水蓄能电站是以水体为储能介质，起水体为储能介质，起调节作用。主要解决调节作用。主要解决电力系统的调峰问题；电力系统的调峰问题；22，建筑物组成包括：上，建筑物组成包括：上下两个水库，用引水下两个水库，用引水建筑物相连，蓄能电建筑物相连，蓄能电站厂房建在下水库处，站厂房建在下水库处，采用双向机组；采用双向机组；潮汐电站潮汐电站利用潮水涨、落产生利用潮水涨、落产生的水位差所具有势能来的水位差所具有势能来发电的，也就是把海水发电的，也就是把海水涨、落潮的能量变为机涨、落潮的能量变为机械能，再把机械能转变械能，再把机械能转变为电能（发电）的过程。为电能（发电）的过程。最大的潮汐电站－－法国朗斯电站最大的潮汐电站－－法国朗斯电站江厦潮汐电站江厦潮汐电站虹吸式水电站虹吸式水电站由前池底部通过拦污栅进入虹吸式流道，越过驼由前池底部通过拦污栅进入虹吸式流道，越过驼峰后经过渐变段进入压力水管，然后接入水轮机。峰后经过渐变段进入压力水管，然后接入水轮机。虹吸式水电站工作原理虹吸式水电站工作原理打开充水阀给压打开充水阀给压力水管充水，同时打开力水管充水，同时打开真空阀排出压力管内空真空阀排出压力管内空气，待水管中水位与前气，待水管中水位与前池水位相同（水轮机压池水位相同（水轮机压力表指示）时，关闭充力表指示）时，关闭充水阀和真空阀，充水结水阀和真空阀，充水结束。束。开启水轮机开启水轮机导叶，水轮机旋转，使导叶，水轮机旋转，使虹吸管中形成水流，随虹吸管中形成水流，随着导叶开度增大，虹吸着导叶开度增大，虹吸管中水流增...
