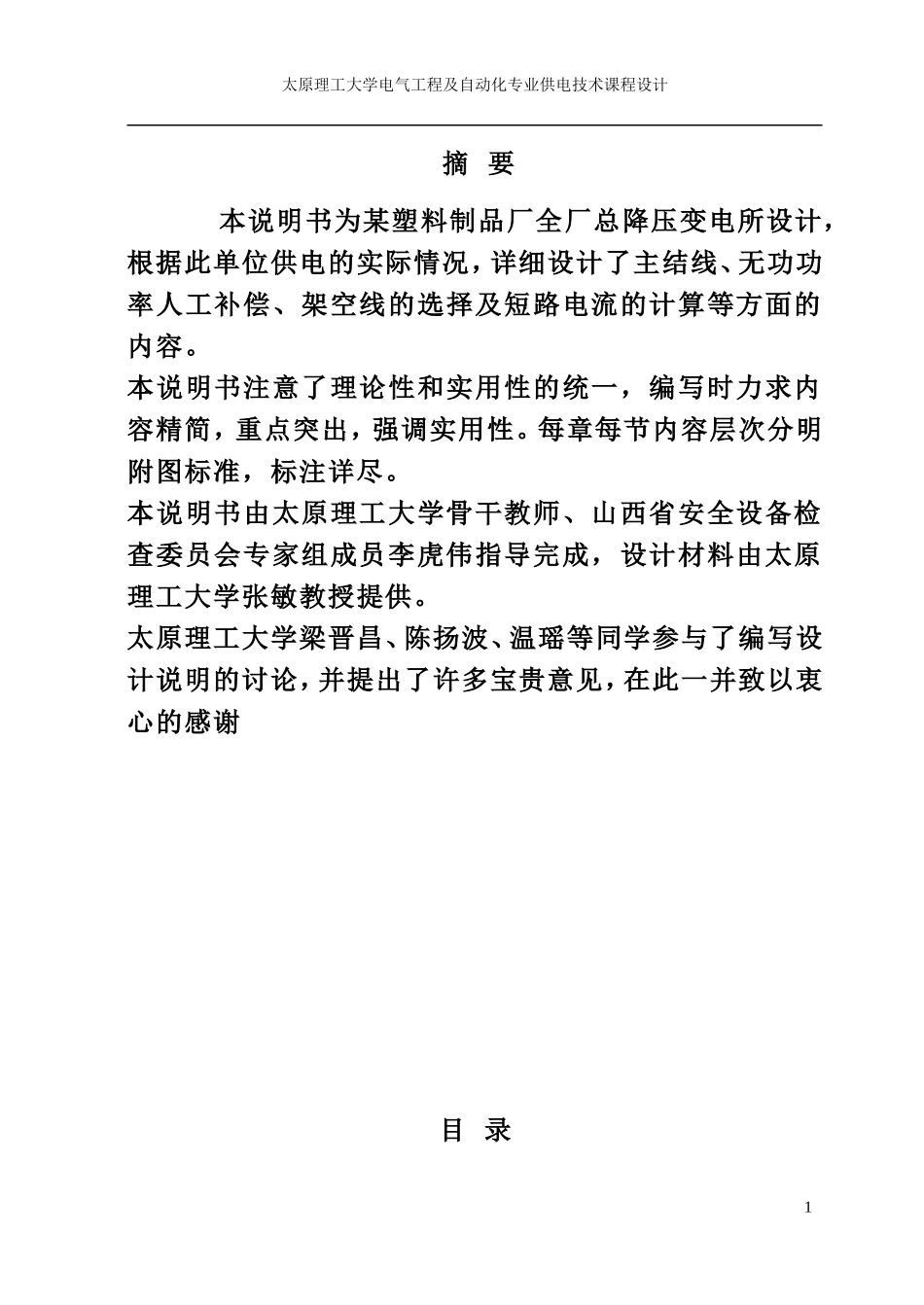

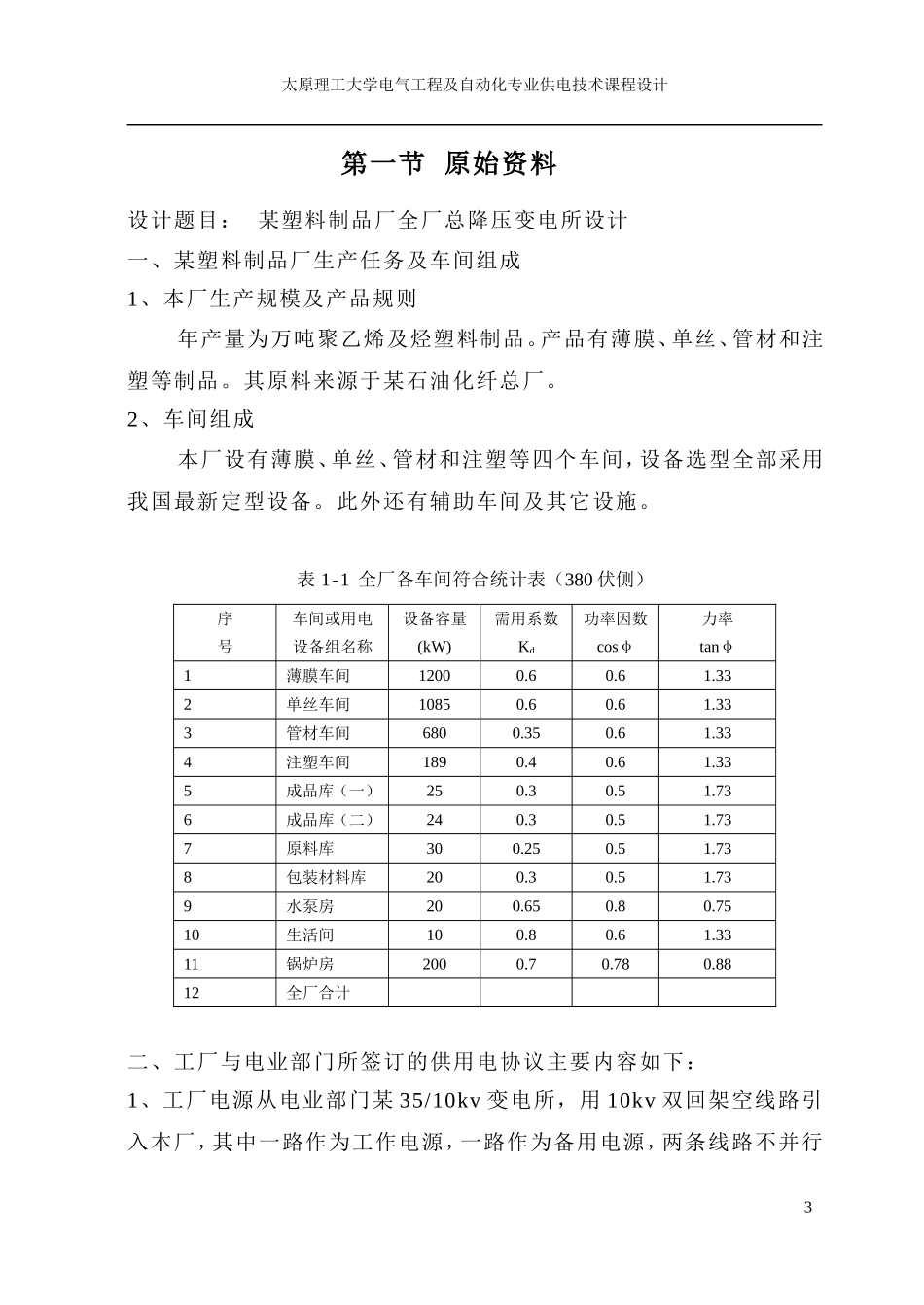

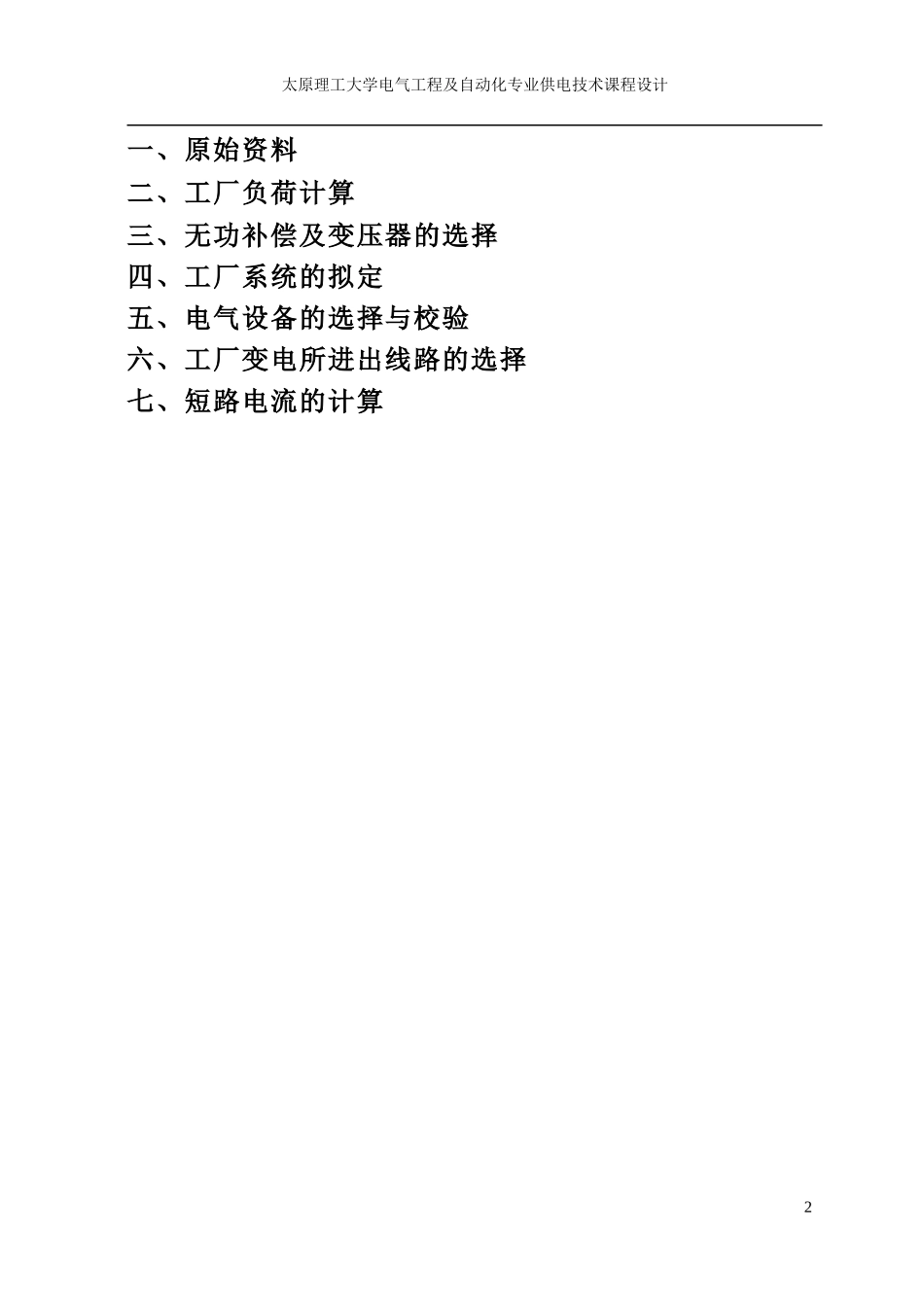

太原理工大学电气工程及自动化专业供电技术课程设计摘要本说明书为某塑料制品厂全厂总降压变电所设计，根据此单位供电的实际情况，详细设计了主结线、无功功率人工补偿、架空线的选择及短路电流的计算等方面的内容。本说明书注意了理论性和实用性的统一，编写时力求内容精简，重点突出，强调实用性。每章每节内容层次分明附图标准，标注详尽。本说明书由太原理工大学骨干教师、山西省安全设备检查委员会专家组成员李虎伟指导完成，设计材料由太原理工大学张敏教授提供。太原理工大学梁晋昌、陈扬波、温瑶等同学参与了编写设计说明的讨论，并提出了许多宝贵意见，在此一并致以衷心的感谢目录1太原理工大学电气工程及自动化专业供电技术课程设计一、原始资料二、工厂负荷计算三、无功补偿及变压器的选择四、工厂系统的拟定五、电气设备的选择与校验六、工厂变电所进出线路的选择七、短路电流的计算2太原理工大学电气工程及自动化专业供电技术课程设计第一节原始资料设计题目：某塑料制品厂全厂总降压变电所设计一、某塑料制品厂生产任务及车间组成1、本厂生产规模及产品规则年产量为万吨聚乙烯及烃塑料制品。产品有薄膜、单丝、管材和注塑等制品。其原料来源于某石油化纤总厂。2、车间组成本厂设有薄膜、单丝、管材和注塑等四个车间，设备选型全部采用我国最新定型设备。此外还有辅助车间及其它设施。表1-1全厂各车间符合统计表（380伏侧）序号车间或用电设备组名称设备容量(kW)需用系数Kd功率因数cosφ力率tanφ1薄膜车间12000.60.61.332单丝车间10850.60.61.333管材车间6800.350.61.334注塑车间1890.40.61.335成品库（一）250.30.51.736成品库（二）240.30.51.737原料库300.250.51.738包装材料库200.30.51.739水泵房200.650.80.7510生活间100.80.61.3311锅炉房2000.70.780.8812全厂合计二、工厂与电业部门所签订的供用电协议主要内容如下：1、工厂电源从电业部门某35/10kv变电所，用10kv双回架空线路引入本厂，其中一路作为工作电源，一路作为备用电源，两条线路不并行3太原理工大学电气工程及自动化专业供电技术课程设计运行，该厂距电源2km。2、在本厂变电所10kv侧计量。本厂变电所高压功率因数值应在0.9以上。3、电源变电所10kv短路数据见表1-1：表1-110kV短路数据运行方式电源变电所10kv母线说明系统最大运行方式SKMax=140MVA系统为无限大容量电源系统最小运行方式SKMin=107MVA三、本厂负荷性质多数车间为二班制，少数车间为一班或三班制，全年为306个工作日，年最大负荷利用小时数为5000小时，属于二级负荷。四、设计范围1、拟定工厂供电系统及总降压变电所主结线2、工厂总降压变电所负荷统计3、工厂总降压变电所无功功率人工补偿1、工厂总降压变电所主变压器的选择计算2、工厂总降压变电所10kv架空进线的选择计算3、工厂总降压变电所高低压侧短路电流计算4、工厂总降压变电所10kv降压进线的选择计算5、工厂总降压变电所高低压侧短路电流计算第二节工厂负荷计算4太原理工大学电气工程及自动化专业供电技术课程设计一、380v侧低压母线计算负荷及功率因数对于各用电设备容量相差较小，且用电设备数量较多地用电设备组，需要系数法最为适宜。因此，本设计采用需要系数法来计算负荷及功率因数。具体步骤如下：薄膜车间：kWkvarkVAA单丝车间：kWkvarkVAA由于各个负荷的计算方法、步骤相同且数据都已给出，因此各个负荷的计算结果见表2—1：5太原理工大学电气工程及自动化专业供电技术课程设计表2—1计算负荷表二、计算变压器的功率损耗当电流通过导线和变压器时，就要引起有功功率和无功功率的损耗，这部分损耗也需要由电力系统供给。因此，在确定企业的计算负荷时，应把这部分功率损耗加进去。变压器具有电阻和电抗，因而功率损耗分为有功和无功损耗两部分。根据塑料厂的实际情况，我按全部用电设备组的设备容量将用电设备分为6大组，分别为：1.薄膜车间；2.单丝车间；3.管材车间；4.注塑车间；5.锅炉房；6.成品库（一）、成品库（二）、原料库、包装材料库、水泵房、生活间。按各组的计算负荷选择变压器，具体情况见表2—2。表2—2变压器选择表6序号车间或用电设备组名称设备容量...
