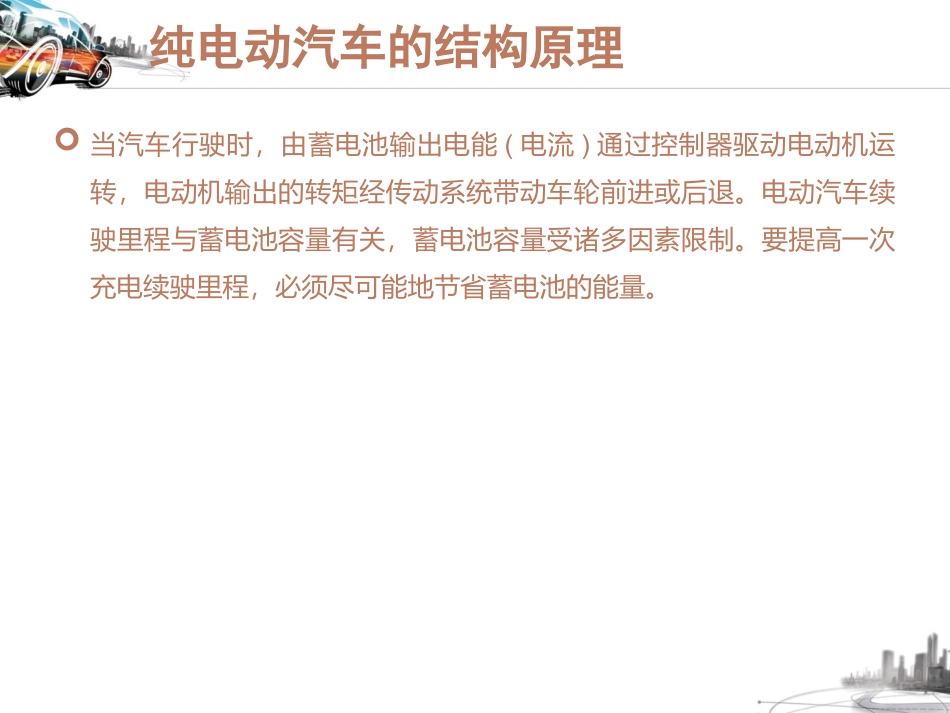

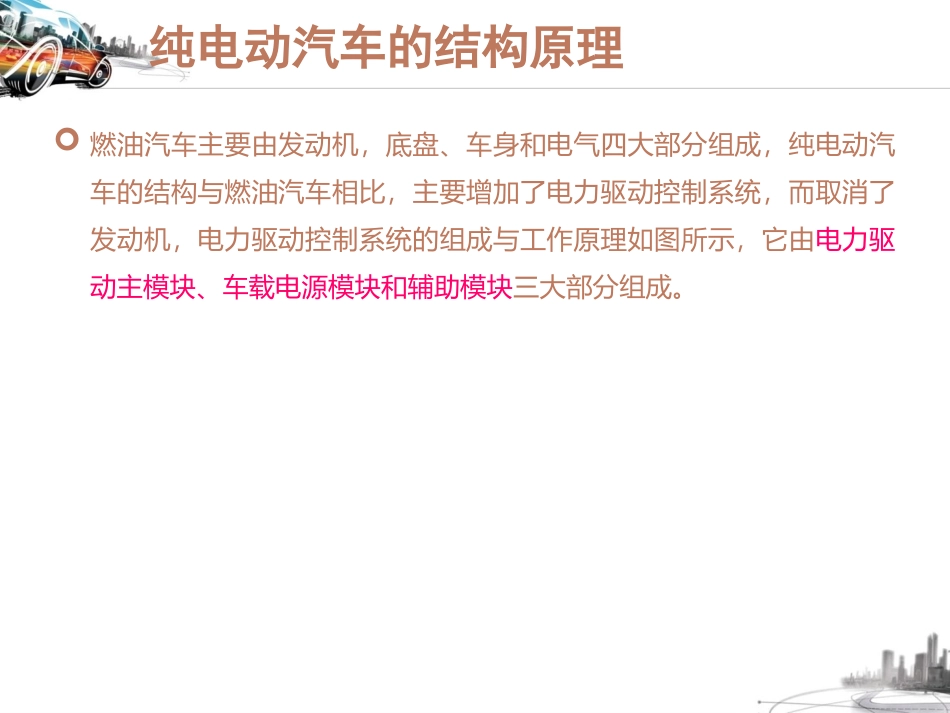

纯电动汽车的结构与工作原理纯电动汽车的结构原理燃油汽车主要由发动机，底盘、车身和电气四大部分组成，纯电动汽车的结构与燃油汽车相比，主要增加了电力驱动控制系统，而取消了发动机，电力驱动控制系统的组成与工作原理如图所示，它由电力驱动主模块、车载电源模块和辅助模块三大部分组成。纯电动汽车的结构原理当汽车行驶时，由蓄电池输出电能(电流)通过控制器驱动电动机运转，电动机输出的转矩经传动系统带动车轮前进或后退。电动汽车续驶里程与蓄电池容量有关，蓄电池容量受诸多因素限制。要提高一次充电续驶里程，必须尽可能地节省蓄电池的能量。纯电动汽车的结构原理驾驶室显示操纵台蓄电池电源充电控制器辅助动力源动力转向单元能源管理系统中央控制单元辅助装置（照明、空调等）车轮车轮机械传动装置电机驱动控制器电网电源加速踏板制动踏板档位杆车载电源模块辅助模块电力驱动主模块方向盘控制信号流向；动力电源流向；机械方式连接纯电动汽车的结构原理1．电力驱动主模块•电力驱动主模块主要包括中央控制单元、驱动控制器、电机、机械传动装置和车轮等。它的功用是将存储在蓄电池中的电能高效地转化为车轮的动能，并能够在汽车减速制动时，将车轮的动能转化为电能充入蓄电池。•中央控制单元根据加速踏板和制动踏板的输入信号，向驱动控制器发出相应的控制指令，对电动机进行启动、加速、减速、制动控制。二、纯电动汽车的结构原理1．电力驱动主模块•驱动控制器是按中央控制单元的指令和电动机的速度、电流反馈信号，对电动机的速度、驱动转矩和旋转方向进行控制。驱动控制器必须和电动机配套使用。•电机在电动汽车中被要求承担电动和发电的双重功能，即在正常行驶时发挥其主要的电动机功能，将电能转化为机械能；在减速和下坡滑行时又被要求进行发电，将车轮的惯性动能转化为电能。•机械传动装置是将电动机的驱动转矩传输给汽车的驱动轴，从而带动汽车车轮行驶。二、纯电动汽车的结构原理2．车载电源模块•电源电源模块主要包括蓄电池电源、能量管理系统和充电控制器等。它的功用是向电动机提供驱动电能、监测电源使用情况以及控制充电机向蓄电池充电。•纯电动汽车的能量管理主要是指电池管理系统，它的主要功用是对电动汽车用电池单体及整组进行实时监控、充放电、巡检、温度监测等。•充电控制器是把交流电转化为相应电压的直流电，并按要求控制其电流。二、纯电动汽车的结构原理3.辅助模块•辅助系统主要包括辅助动力源、动力转向系统、驾驶室显示操纵台和各种辅助装置等。辅助系统除辅助动力源外，依据不同车型而不同。•辅助动力源主要由辅助电源和DC/DC功率转换器组成，其功用是供给电动汽车其它各种辅助装置所需要的动力电源，一般为12V或24V的直流低压电源，它主要给动力转向、制动力调节控制、照明、空调、电动窗门等各种辅助装置提供所需的能源。二、纯电动汽车的结构原理3.辅助模块•动力转向系统为实现汽车的转弯而设置的，它由转向盘、转向器、转向机构和转向轮等组成。作用在转向盘上的控制力，通过转向器和转向机构使转向轮偏转一定的角度，实现汽车的转向。二、纯电动汽车的结构原理驾驶室显示操纵台类同于传统汽车驾驶室的仪表盘，不过其功能根据电动汽车驱动的控制特点有所增减，其信息指示更多地选用数字或液晶屏幕显示。辅助装置主要有照明、各种声光信号装置、车载音箱设备、空调、刮水器、风窗除霜清洗器、电动门窗、电控玻璃升降器、电控后视镜调节器、电动座椅调节器、车身安全防护装置控制器等。它们主要是为提高汽车的操控性、舒适性、安全性而设置的，根据需要进行选用。三、驱动系统布置形式(1)传统的驱动模式。图（a）与传统汽车驱动系统的布置方式一致，带有变速器和离合器，只是将发动机换成电动机，属于改造型电动汽车。这种布置可以提高电动汽车的起动转矩，增加低速时电动汽车的后备功率。三、驱动系统布置形式(2)电动机-驱动桥组合式驱动模式。图（b）和（c）取消了离合器和变速器，但具有减速差速机构，由1台电动机驱动两车轮旋转。优点是可以继续沿用当前发动机汽车中的动力传动装置，只需要一组电动机和逆变器。...
