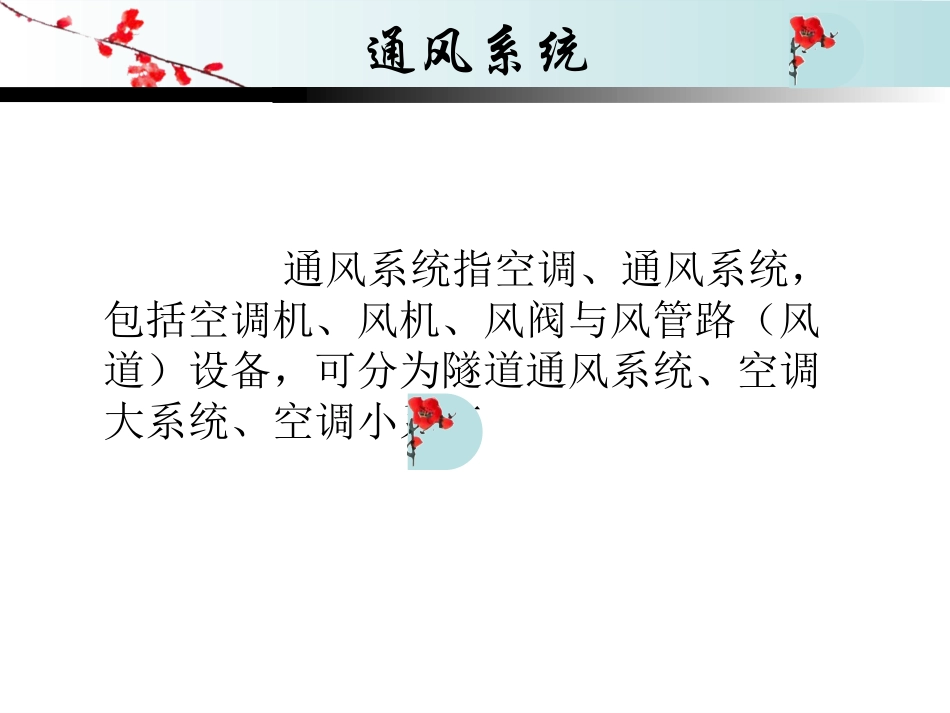

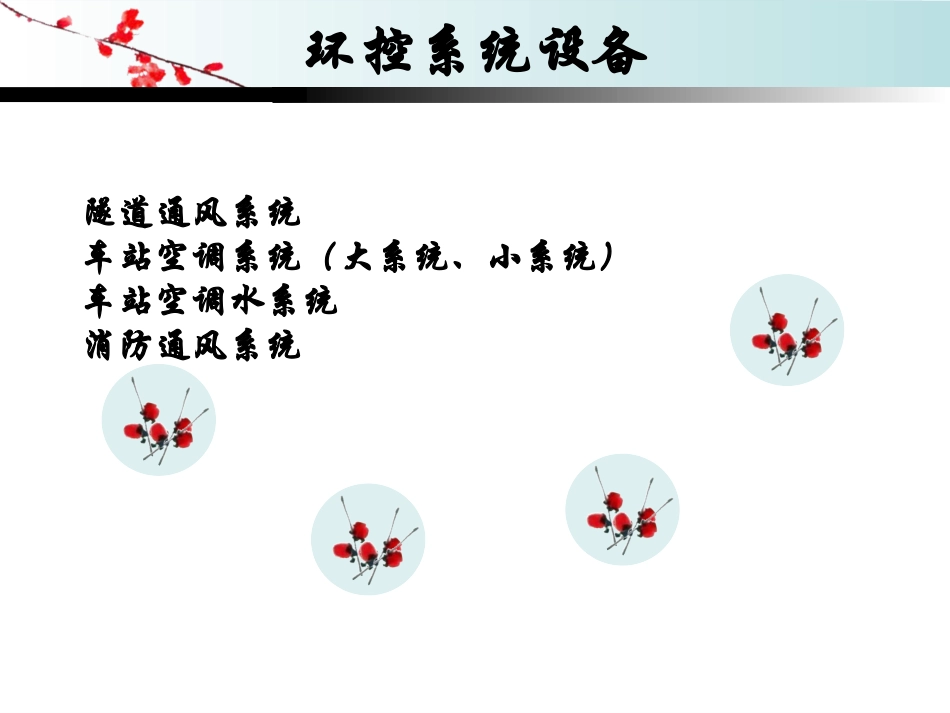

地铁车站风、水、电设备介绍环控系统通风系统车站空调水系统集中供冷系统给排水及消防水系统给排水系统消防水系统低压配电及照明系统低压配电系统车站照明系统环控系统设备隧道通风系统车站空调系统（大系统、小系统）车站空调水系统消防通风系统通风系统通风系统指空调、通风系统，包括空调机、风机、风阀与风管路（风道）设备，可分为隧道通风系统、空调大系统、空调小系统隧道通风系统•主要设备有隧道风机TVF、排热风机TEF、射流风机JEF、电动风阀、防火阀等，隧道通风系统——风机隧道通风系统——风阀风阀执行器隧道通风系统——风道消音器消声器2.空调大系统主要设备有组合空调机、回排风机、新风机、排烟风机、电动风阀、防火阀等空调大系统——组合空调机以及冷冻水管第一部分组合式空调箱第一部分组合式空调箱•1、组合式空调箱的主要组成部分：过滤段、表冷段、风机段、消声段。•2、组合式空调箱属于中央空调系统的末端设备，主要用来实现对空气进行冷却、加热、加湿、除湿、净化、消声及输送等功能。一、结构原理•工作原理：过滤段由滤网组成，对空气起过滤、净化作用；表冷段里冷冻水循环流动，对空气起冷却作用；风机段对空气进行加压，为输送冷空气提供动力；消声段消除风机产生的振动和噪声。空调大系统——空调新风机空调大系统——组合空调机尘网电机空调内离心风机消声器3.空调小系统主要设备有小空调机、排风/排烟风机、电动风阀、防火阀等空调小系统——小系统空调/盘管风机盘管风机盘管风机空调小系统——小系统风口/风阀/执行器广州地铁控制一中心执行器风阀风阀4.车站空调水系统车站大、小系统空调用水制冷系统，由冷水机组、冷却水泵、冷冻水泵、冷却塔、水阀、管路等设备组成。车站空调水系统——水冷式螺杆机组车站空调水系统——水冷式螺杆机组5.车站空调水系统车站的空调用冷冻水汇集到某一处集中处理。由冷水机组、冷却水泵、冷冻水泵、冷却塔、水阀、管路等设备组成冷水系统——冷水机组冷水系统——冷冻水泵内包有软接止回阀等“Y”形滤网冷水系统——分/集水器冷水系统——补水箱/泵地铁车站给排水及消防系统功能介绍第一部分给水及水消防系统第二部分、排水系统一、给水系统包括卫生间供水、环控系统供水、冲洗水栓供水二、水消防系统包括消火栓灭火系统、自动水喷淋灭火系统、自动水喷雾灭火系统等一、污水排水（卫生间污水）二、废水排水（地下结构渗漏水及雨水）content第一部分给水及水消防系统地铁车站给排水及消防系统功能介绍一、设置给水、水消防系统的目的设置给水系统的目的是为了地铁工作人员及乘客生活、清洁卫生、空调用水等的需要。设置水消防系统的目的是确保灭火的需要，主要用于可以用水进行灭火的区域。content第一部分给水及水消防系统地铁车站给排水及消防系统功能介绍二、用水设施卫生间用水（各种冲冼阀）；车站冲洗用水（冲洗水栓）；乘务人员生活用水（电热水器）；空调冷冻用水（膨胀水箱）、冷却用水（冷却塔）；消火栓系统用水；自动喷淋系统用水（设在物业层和公交接驳站）；水喷雾灭火系统（主变电所一号线独有）。content第一部分给水及水消防系统地铁车站给排水及消防系统功能介绍三、设计原则车站采用生产、生活和消防共用同一个给水管道系统；每个车站有三条引入管，其中两路消防一路生活，以满足消防用水要求；各站、段用水均采用深圳市政自来水，用水点均从自来水两条不同管段各引入一条进水管；各地下站引入设电动蝶阀，平时为常开content地铁车站给排水及消防系统功能介绍车站供水管网上的电动蝶阀content第一部分给水及水消防系统地铁车站给排水及消防系统功能介绍四、车站给水、水消防系统管网组成：引入管、水表、各种阀门、给水管道、用水设备；•管网采用环状管网，分用水点（卫生间、电热器、膨胀水箱、冷却塔）采用枝状管网。content第一部分给水及水消防系统地铁车站给排水及消防系统功能介绍给水、水消防系统示意图来自市政管网来自市政管网生活消防合用管网去卫生间去冷却塔去地面冲洗栓供给其他用水content第一部分给水及水消防系统地铁车站给排水及消防系统功能介绍给水、水...
