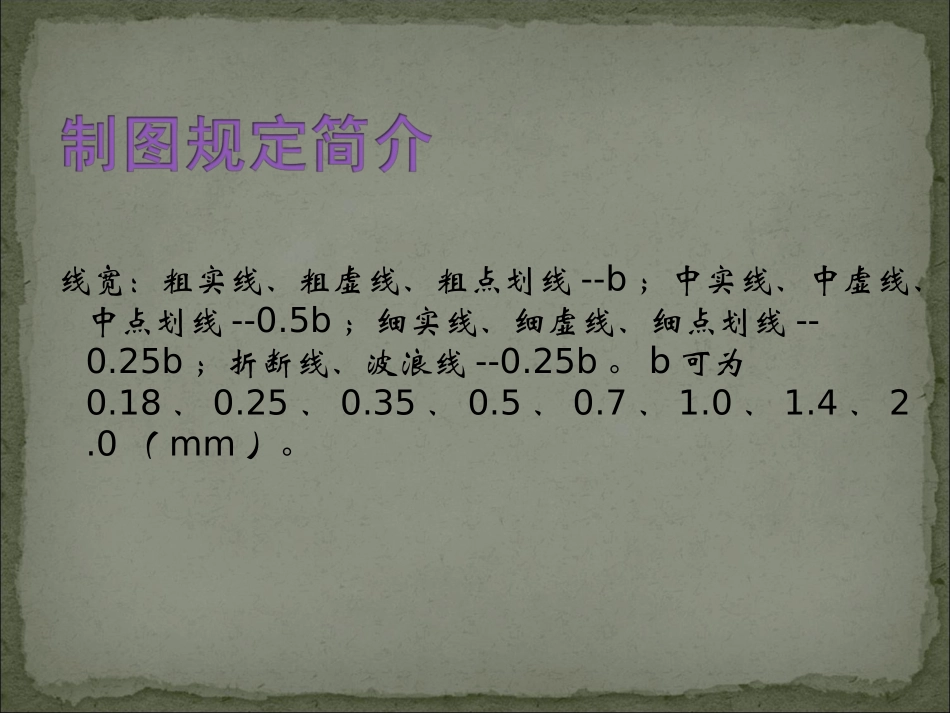

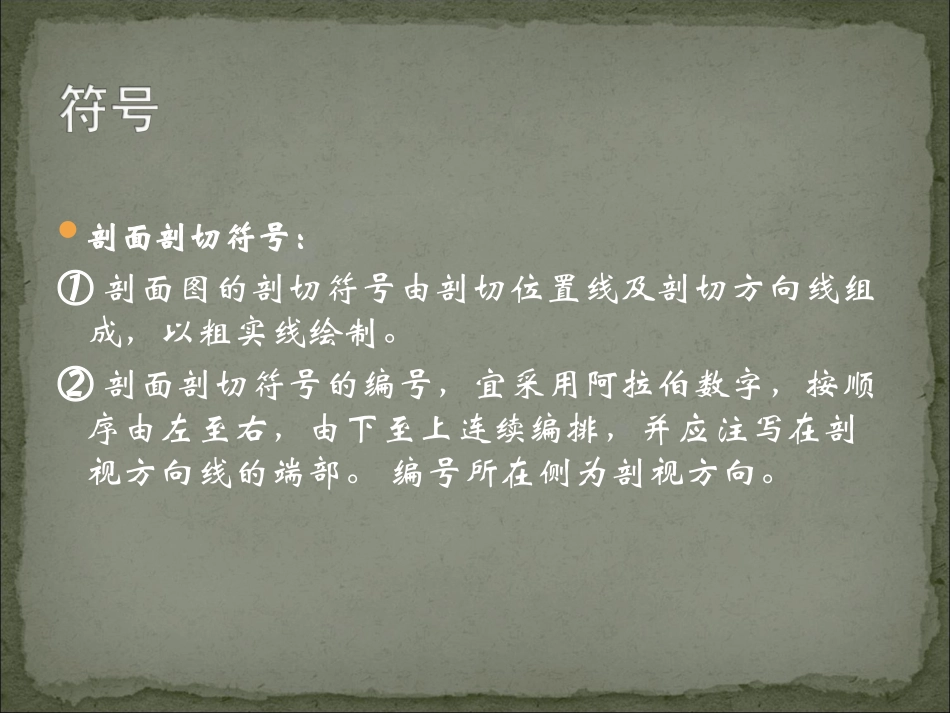

技术部线宽：粗实线、粗虚线、粗点划线--b；中实线、中虚线、中点划线--0.5b；细实线、细虚线、细点划线--0.25b；折断线、波浪线--0.25b。b可为0.18、0.25、0.35、0.5、0.7、1.0、1.4、2.0（mm）。剖面剖切符号：①剖面图的剖切符号由剖切位置线及剖切方向线组成，以粗实线绘制。②剖面剖切符号的编号，宜采用阿拉伯数字，按顺序由左至右，由下至上连续编排，并应注写在剖视方向线的端部。编号所在侧为剖视方向。③剖面图或断面图，如与被剖切图样不在同一张图纸内，可在剖切位置线的另一侧注明其所在图纸的图纸号，也可在图上集中说明。索引符号由直径为10mm的圆和水平直径组成，圆及水平直径应以细实线绘制①索引出的详图如与被索引的图同在一张图纸内，符号的上半圆内用阿拉伯数字注明该详图的编号，下半圆中间画一段水平细实线。②索引出的详图如与被索引的图不在一张图纸内，符号的下半圆中用阿拉伯数字注明该详图所在图纸的图纸号。③索引出的详图如采用标准图，在索引符号水平直径的延长线上加注该标准图册的编号。④索引符号用于索引剖面详图时，在被剖切的位置绘剖切位置线，以引出线引出索引符号，引出线所在一侧为剖视方向。详图编号表示在本张图详图编号表示在其它图纸的图号详图符号由直径为14mm的圆以粗实线绘制①表示详图的位置和编号。②详图与索引在一张图纸内，符号的圆内用阿拉伯数字注明该详图的编号。③详图与索引不在一张图纸内，上半圆注详图编号，下半圆注被索引图纸号。其他符号①对称符号②连接符号③指北针一般规定①定位轴线用细点划线绘制。②定位轴线一般应编号，编号应注写在轴线端部的圆内。圆应用细实线绘制，直径为8～10mm。定位轴线圆的圆心，应在定位轴线的延长线上或延长线的折线上,横轴圆内用数字依次表示，纵轴圆内用大写字母依次表示③平面图上定位轴线编号常在图样的下方与左侧，横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写。附加轴线①以分数形式表示②两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号，编号宜用阿拉伯数字顺序编写。拉丁字母的I、O、Z不得用做轴线编号。③①或轴线之前的附加轴线，分母01、0A分别表示位于①或轴线之前的轴线。AA一个详图适用几根定位轴线时，同时注明各有关轴线的编号。线型①粗实线：平面、剖面、详图中被剖切主要建筑构造的轮廓线；立面图的外轮廓线；构配件详图中的外轮廓线。②中虚线：建筑构造及构件不可见轮廓线；平面图中起重机轮廓线；拟扩建建筑物轮廓线。比例①平、立、剖面图：1:50、1:100、1:200。②局部放大图：1:10、1:20、1:50。③配件及构造详图：1:1、1:2、1:5、1:10、1:20、1:50。平面图①按直接正投影法绘制。②在建筑物的门窗洞口处水平剖切俯视（屋顶应为屋面以上俯视），图内包括剖切面及投影方向，高窗、通气孔、槽、地沟、起重机等不可见部分用虚线表示。③平面较大的建筑物采用分区法绘制平面图，并绘有组合示意图。立面图①按直接正投影法绘制。②平面形状曲折、圆形、多边形建筑物绘制成展开立面图时，图名后加“展开”二字。③简单的对称式建筑物或构配件，立面图可绘制一半，并在对称轴线处画对称符号。④有定位轴线的建筑物，根据两端定位轴线号编注立面图名称（如：①~⑨立面图）、无定位轴线的建筑物按平面图各面的方向确定名称。剖面图①按直接正投影法绘②图内包括剖切面和投影方向可见的建筑构造、构配件及必要的尺寸、标高。尺寸标注楼地面、地下层地面、楼梯、阳台、台阶等处的高度尺寸及标高：①平面图及详图注写完成面标高。②立、剖面图及详图注写完成面的标高及高度方向的尺寸。③其余部位注写毛面尺寸及标高。线型①粗实线：螺栓、钢筋线；结构平面图中单线构件及钢、木支撑线。②中实线：结构平面图及详图中剖到或可见墙身轮廓线、钢木构件轮廓线③细实线：钢筋混凝土构件轮廓线、基础平面图中基础轮廓线。④粗虚线：不可见螺栓、钢筋线；结构平面图中不可见单线构件及钢、木支撑线。⑤中虚线：结构平面图中不可见墙身轮廓线、钢木构件轮廓线⑥细虚线...
