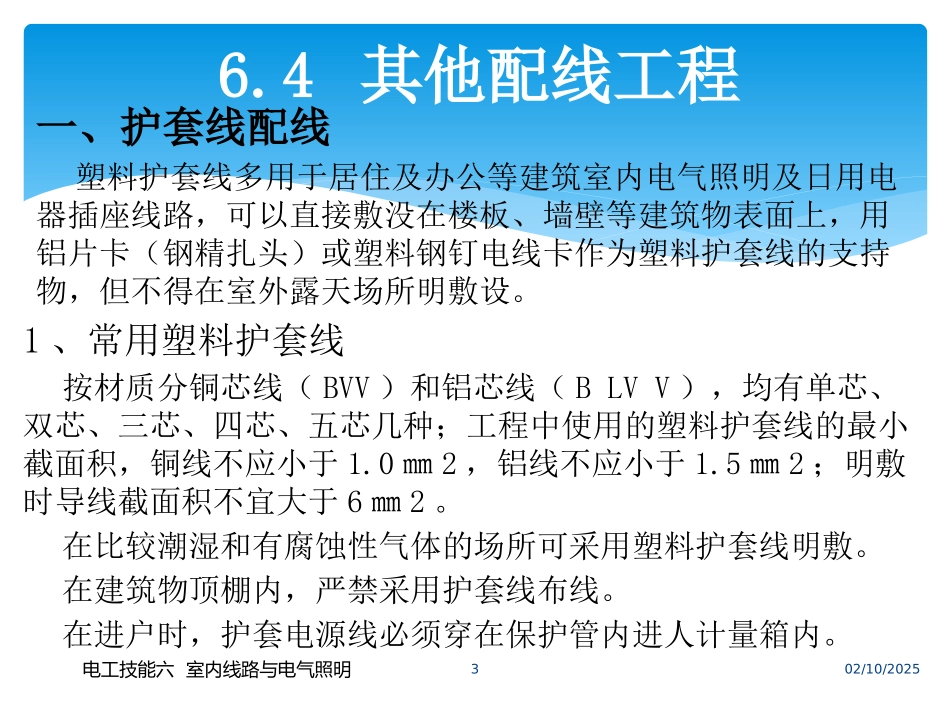

02/10/2025电工技能六室内线路与电气照明102/10/2025电工技能六室内线路与电气照明2第二节室内配电线路6.4、6.502/10/2025电工技能六室内线路与电气照明36.4其他配线工程一、护套线配线塑料护套线多用于居住及办公等建筑室内电气照明及日用电器插座线路，可以直接敷没在楼板、墙壁等建筑物表面上，用铝片卡（钢精扎头）或塑料钢钉电线卡作为塑料护套线的支持物，但不得在室外露天场所明敷设。1、常用塑料护套线按材质分铜芯线（BVV）和铝芯线（BLVV），均有单芯、双芯、三芯、四芯、五芯几种；工程中使用的塑料护套线的最小截面积，铜线不应小于1.0㎜2，铝线不应小于1.5㎜2；明敷时导线截面积不宜大于6㎜2。在比较潮湿和有腐蚀性气体的场所可采用塑料护套线明敷。在建筑物顶棚内，严禁采用护套线布线。在进户时，护套电源线必须穿在保护管内进人计量箱内。02/10/2025电工技能六室内线路与电气照明42、施工工艺流程施工步骤：（1）弹线定位：应横平竖直。（2）铝片定位：（3）塑料护套线敷设：(4）塑料护套线配线有关要求：①塑料护套线与其他管道间的最小距离应大于以下规定：（a）与蒸汽管平行时1000mm，在管道下边500mm（b）与暖热水管平行时300mm，在管道下边200mm。（c）与煤气管道在同一平面上布置，间距50mm。②塑料护套线穿过楼板、墙壁时应用保护管保护，保护高度距离地面不低于1.8m，其保护管突出墙面的长度为3-10mm.③水平或垂直敷设的护套线，平直度和垂直度不应大于5mm。④护套线在同一平面上转弯时，弯曲半径不应小于护套线宽度的3倍；在不同平面上转弯时，弯曲半径应不小于护套线厚度的3倍。⑤导线间和导线对地间的绝缘电阻值必须大于0.5M。。⑧护套线敷设平直整齐、固定牢靠，应紧贴建筑物表面，多根平行敷设间距一致，分支和转弯整齐⑦护套线明敷设时，中间接头应在接线盒内，暗敷设时板孔内应无接头。导线进人接线盒内应留有余量。⑧护套线敷设后应无扭绞、死弯、绝缘层损坏和护套线断裂等现象。502/10/2025电工技能六室内线路与电气照明6二、槽板配线1、槽板的选用：槽板按材质分，有木槽板和塑料槽板。槽板配线造价低。槽板配线为明敷设，所用绝缘导线的额定电压不应低于500V。槽板有双线的，也有三线的，应根据线路每段的导线根数，选用合适的双线槽或三线槽的槽板。2、槽板施工工艺：槽板配线施工，应在抹灰层和粉刷层干燥后进行，基本程序如下：(1）定位划线：(2)槽板底板的固定：挑选、加工、固定、敷设。02/10/2025电工技能六室内线路与电气照明7三、瓷夹、瓷瓶配线工程瓷夹布线（PL或CJ）是采用瓷或塑料夹板支持绝缘导线的布线方法，一般适用于正常环境的室内场所和建筑物挑檐下室外场所；瓷柱及瓷瓶配线一般适用于室内、外的明配线。但在室外雨、雪可能落到导线上的地方不可使用瓷夹、瓷柱及瓷瓶布线。建筑物顶棚内更是严禁使用瓷夹、瓷柱及瓷瓶布线。1、瓷夹布线：导线大于10mm2时不宜采用。弹线定位、固定瓷夹、导线敷设及间距要求；02/10/2025电工技能六室内线路与电气照明8瓷夹布线示意图02/10/2025电工技能六室内线路与电气照明92、瓷柱及瓷瓶配线（K或CP）：不适用截面大于25mm2导线。弹线定位、支架安装、导线敷设（间距要求、绑扎方法）。02/10/2025电工技能六室内线路与电气照明103、钢索配线（SR或S）（1）适用范围：钢索配线一般适用于屋架较高，跨距较大，而灯具安装高度又要求较低的工业厂房内。（2）基本内容：钢索配线就是在钢索上吊瓷瓶配线、吊钢管（或塑料管）配线或吊塑料护套线配线，同时灯具也吊装在钢索上。（3）钢索的选择：钢索布线用的钢绞线和圆钢的截面，应根据跨距、荷重、机械强度选择。采用钢绞线时最小截而不宜小于10mm2：采用镀锌圆钢作为钢索，直径不应小于10mm。应优先使用镀锌钢索，不应采用含油芯的钢索，钢索的单根钢丝的直径应小于0.5mm。在在潮湿或有腐蚀性介质及易贮纤维灰尘的场所，应使用塑料护套钢索，以防止钢索生锈，影响安全运行钢索不应有扭曲和断股现象。02/10/2025电工技能六室内线路与电气照明11（4）施工工艺1）钢索安装钢索中问固定点问距不应大于12m；预理加工件的尺寸不应小于120X60X6，焊在铁件...
