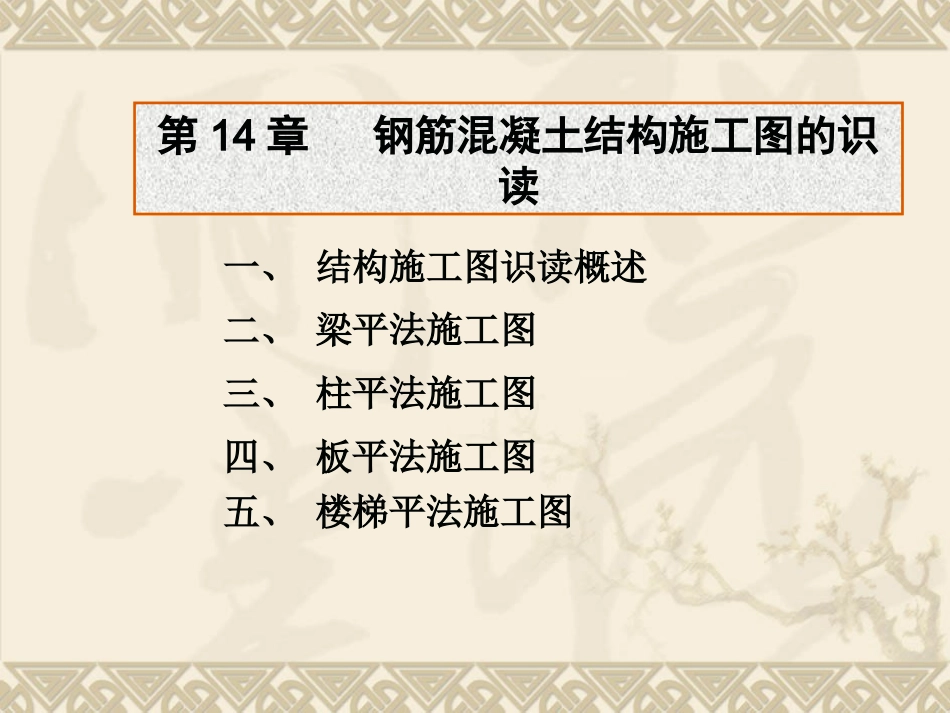

第14章_钢筋混凝土结构施工图的识读VIP免费

第14章_钢筋混凝土结构施工图的识读_第1页
1/72
第14章_钢筋混凝土结构施工图的识读_第2页
2/72
第14章_钢筋混凝土结构施工图的识读_第3页
3/72

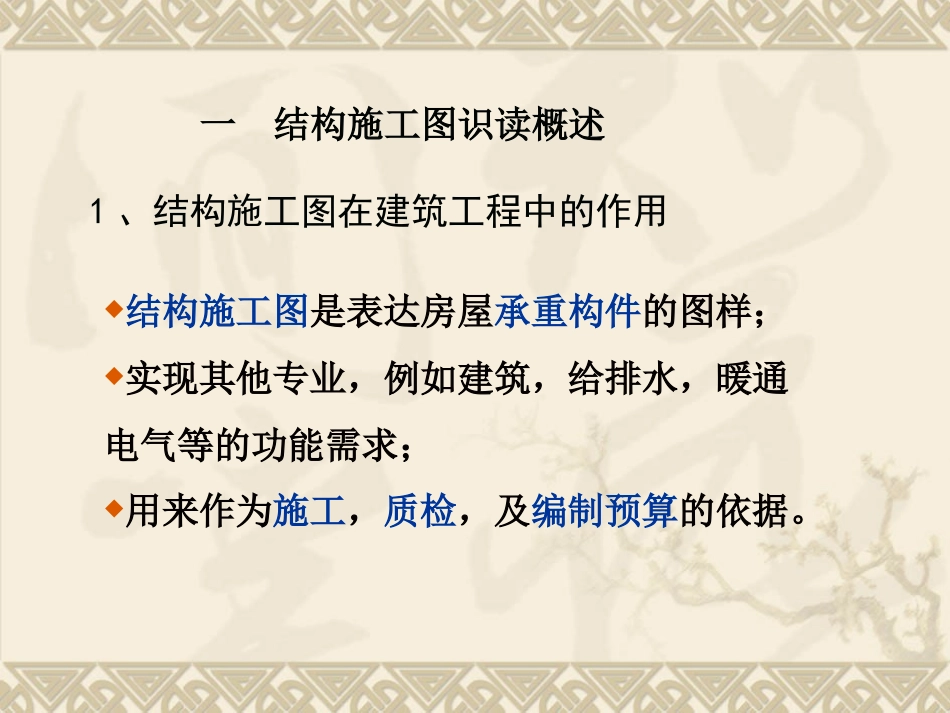

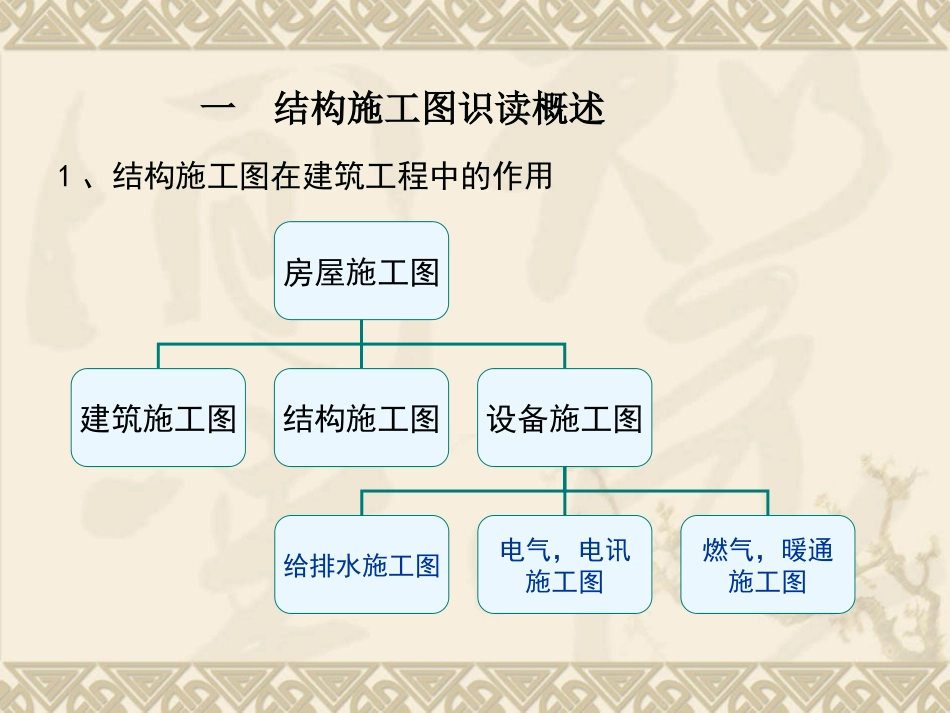

第14章钢筋混凝土结构施工图的识读一、结构施工图识读概述四、板平法施工图三、柱平法施工图二、梁平法施工图五、楼梯平法施工图1、结构施工图在建筑工程中的作用一结构施工图识读概述房屋施工图建筑施工图结构施工图设备施工图给排水施工图电气,电讯施工图燃气,暖通施工图一结构施工图识读概述1、结构施工图在建筑工程中的作用结构施工图是表达房屋承重构件的图样;实现其他专业,例如建筑,给排水,暖通电气等的功能需求;用来作为施工,质检,及编制预算的依据。结构施工图识读2、结构施工图的内容结构平面布置图基础平面布置图梁平面布置图板平面布置图柱平面布置图结构设计总说明构件详图基础详图楼梯详图雨篷,阳光窗,女儿墙等详图2、结构施工图的内容(续)结构设计总说明结构设计说明是带全局性的文字说明,它包括:1、本工程的概况,建筑物所在地区的自然气候,场地情况。2、选用材料的类型、规格、强度等级,3、应用于工程的构造,详图等。3、对施工的要求,以及对质检的要求。结构平面布置图结构平面布置图是表示房屋中各承重构件总体平面布置的图样。它包括:1、基础平面图;基础形式,基础尺寸,基础梁的布置2、梁结构布置平面图;梁截面尺寸、定位,梁配筋3、板结构布置平面图;板厚,板配筋4、柱结构布置图柱截面尺寸、定位,柱配筋构件详图构件详图包括:(1)基础结构详图;(2)梁、柱、板结构详图;(3)楼梯结构详图;(4)其他详图,如雨篷、过梁等。结构平面图不能表达清楚的内容,往往采用详图的方式来表达如何才能读懂结构施工图?1:需要掌握三种图纸表达的方法详图法,列表法,平面整体表达法(平法)2:能够读懂图集(1)、现浇钢筋砼梁(2)、现浇钢筋砼柱(3)、现浇钢筋砼剪力墙(4)、现浇钢筋砼楼梯(5)、筏形基础(6)、板03G101-103G101-204G101-304G101-4识图能力图纸图集结构说明配筋图制图规则构造详图一:先看结构总说明,初步了解这个工程的概况。二:接下来,看基础图,及基础说明。三:然后是底层柱施工图,及一层梁板施工图注意:在图纸中往往通过索引,将详图绘制到其他图纸当中,这时要将相关的几张图联系起来一起读。四:上部各层的梁,板,柱施工图。如何读结构施工图?读图的方法是?阅读课本中附图1(P310),某住宅楼《结构设计总说明》,并回答以下问题:1、该建筑物的上部结构形式是()2、该建筑物的基础形式是()3、非特殊注明的混凝土的强度等级为()4、当钢筋直径为22及以上时,钢筋的连接形式为()5、悬挑结构在混凝土强度达到()才能拆模6、填充墙的过梁应按照()图集施工课堂练习(1):请读附图1“结构设计总说明”7、该工程的柱的保护层厚度为()mm,梁的保护层厚度为()mm,板的保护层厚度为()mm。(混凝土等级为C25)8、当建筑,水暖,电气等专业需要在梁中穿孔时,梁洞口周边应预先留设,还是后凿()?9、当板上砌填充墙时,板钢筋除了按照板的配筋图施工之外,还应采用()进行加强。10、受拉钢筋的锚固长度,及搭接长度依据()采用课堂练习(2):请读附图1“结构设计总说明”阅读课本中附图3,某住宅楼《基础平面布置图》,并回答以下问题:1、图中J-9中J代表的含义是(),9代表的含义是()。2、图中JL-2中JL代表的含义是(),2代表的含义是()。3、图中J-7的平面尺寸(长×宽)是()。4、基础的持力层是()。5、基础及基础梁采用的混凝土等级为()。课堂练习(3):请读附图3“基础平面布置图”一般钢筋图例序号名称图例说明1钢筋横断面2无弯钩的钢筋端部下图表示长、短钢筋投影重叠时,短钢筋的端部用45°斜划线表示3带半圆形弯钩的钢筋端部4带直钩的钢筋端部5带丝扣的钢筋端部①标注钢筋的根数和直径②标注钢筋的直径和相邻钢筋中心距识图练习:1:该基础形式为(),该基础编号()。2:该基础的埋深为()。3:该基础采用的钢筋等级为()钢筋直径(),钢筋在竖向上的间距为()。课堂练习(4):请读下图识图练习:1:该基础形式为(),基础直径为()mm。2:纵向钢筋有()根,钢筋直径为()3:水平焊箍每间距()mm设置一根。4:桩基础箍筋直径及间距()。5:护壁竖向钢筋直径及间...
