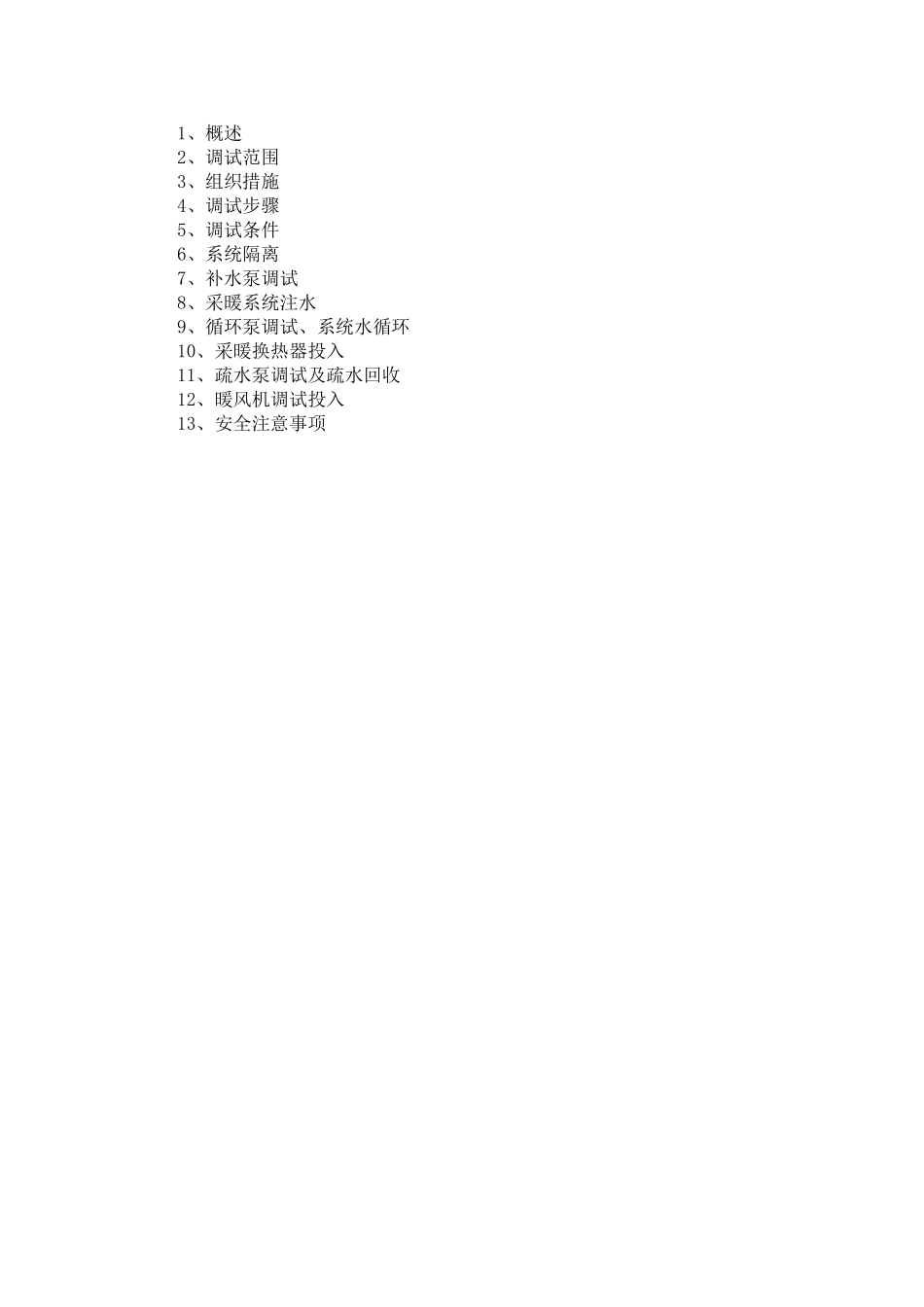

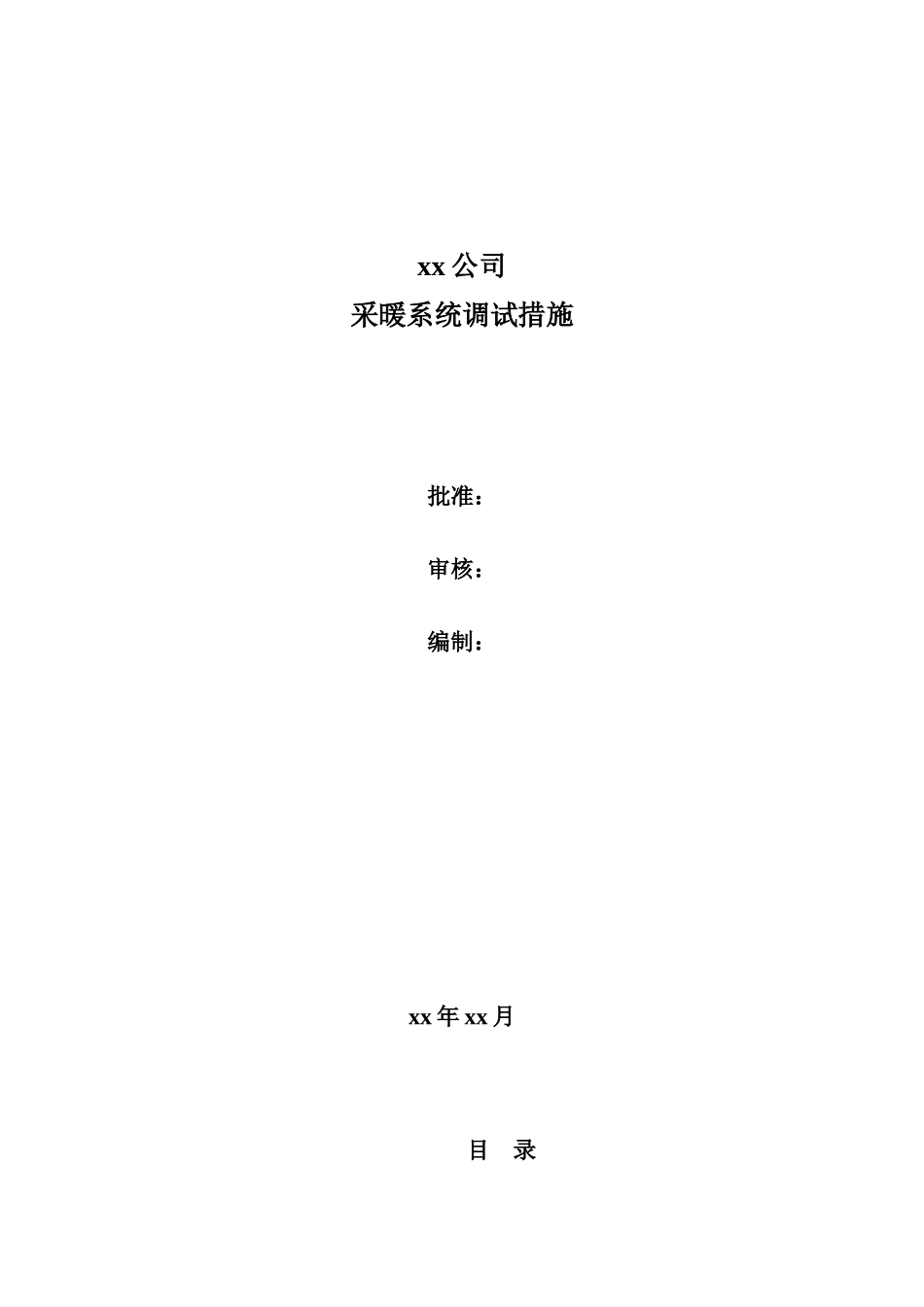

xx公司采暖系统调试措施批准：审核：编制：xx年xx月目录1、概述2、调试范围3、组织措施4、调试步骤5、调试条件6、系统隔离7、补水泵调试8、采暖系统注水9、循环泵调试、系统水循环10、采暖换热器投入11、疏水泵调试及疏水回收12、暖风机调试投入13、安全注意事项1概述我厂采暖系统主要是对全厂生产区的汽机房、锅炉房的暖气片、暖风机和所有辅助厂房的暖气片提供采暖用水；采暖加热站主要有三台热网循环泵、两台补水泵、两台疏水泵、两台汽水换热器、一台水水换热器以及分汽缸、分水器、补水箱等设备和相应的管网、暖气片组成。系统运行压力0.5-0.6Mpa，温度不大于110℃。本系统补水采用除盐水和蒸汽采暖回水，换热器疏水合格后通过疏水泵回收至汽机排汽装置。2调试范围2.1采暖加热站的循环泵、补水泵、疏水泵启停及联锁试验2.2#1机组采暖系统注水检漏2.3辅助厂房采暖系统注水检漏2.4采暖系统水循环2.5投入采暖换热器3、组织措施由于采暖系统庞大，关系到生产区的每一个地方，一旦造成泄漏可能会影响正常的生产、生活秩序，因此在调试时必须统一协调指挥，各相关单位积极配合。调试组织机构——总指挥：运行副总指挥：运行专工调度：值长监督：安监部经理或专工，操作：运行值班员（施工单位协助）配合单位：管理公司、监理公司、xx、技术维护部、工程部及相关的设计施工单位。职责：总指挥：负责指挥系统、设备的调试过程，协调各相关单位的工作指挥：运行专工负责指挥设备的启停操作、系统的隔离等调度：当值值长负责统一调度监督：安监部负责指挥清理设备系统的违章现象、监督采暖系统的整个调试过程。操作：运行值班员在指挥人员的指导下进行操作管理公司：督促设备厂家和设计单位提供设备和设计说明书及相关资料监理公司、工程部：督促各施工单位参与调试，并消除调试出现的问题电建一公司:负责向电厂提供和介绍设备安装和管网分布的详细情况，在调试中协助运行人员对系统进行隔离和消缺。技术维护部：负责配合施工单位消缺。4调试步骤：4.1采暖换热站补水泵试验4.2#1机组生产区及辅助厂房暖气系统注水4.3热网循环泵试验及水循环4.4换热器投加热4.5疏水泵试验及疏水回收4.6暖风机试转5调试条件6.1系统设备安装完毕,检查合格,安装记录齐全6.2脚手架等临时设施拆除,设备和周围环境清理干净6.3沟道.孔洞均用盖板盖好6.4现场应有足够照明6.5热工电气调试结束6、系统隔离6.1关闭#2机侧暖气片供回水总门6.2关闭#2炉侧暖气片供回水总门6.3关闭#2机侧暖风机供回水总门6.4关闭#2炉侧暖风机供回水总门6.5关闭脱硫采暖供回水门（未完工）6.6关闭中央空调供回水门6.7下列电气设备间的暖气隔离，系统注水后分别投入:汽机电动门配电室、锅炉电动门配电室、等离子配电室、蓄电池室6.8管网内其它分段门开启，所有暖气片、暖风机进回水门开启7补水泵调试7.1补水箱注水1）开启除盐水至补水箱补水手动门2）补水电动门送电，开关试验正常3）开启补水电动门，补水箱注水4）补水至上水位计1/2左右7.2补水泵调试1）开启补水泵入口门2）补水泵测绝缘合格，送电3）启动补水泵运行4）开启补水泵出口门，注意出口压力、电流、振动正常5）停止补水泵运行6）用同样的方法调试另一台泵7）做补水泵的跳闸联锁试验正常后8采暖系统注水8.1检查补水箱水位正常8.2系统隔离工作结束，系统供回水总门开启，分水器各分门开启8.3启动一台补水泵向系统注水，注水过程中注意检查开启各处放空气门，空气放尽后及时关闭。8.4及时调整补水箱水位，维持在上水位计1/2左右8.5联系各专业、部门负责人指派专人检查辖区内的采暖管道、暖气片、暖风机有无泄漏，如有泄漏立即联系调试指挥或值长，停止注水，等缺陷消除后再进行操作。8.6当注水结束，系统压力达到0.23Mpa时，停止补水泵运行。8.7将补水泵投入自动，系统回水压力设定在0.18-0.23Mpa8.8检查投入自动的补水泵在压力低于0.18Mpa时启动，高于0.23Mpa时停止8.9分别投入下列暖气系统：汽机电动门配电室、锅炉电动门配电室、等离子配电室、蓄电池室8.10系统注水后检查无泄漏，并且压力稳定，准备试转循环泵9循环泵调试、系统水循环9.1检查采暖系统注水结束，补水泵投自动，9...
