第1章 AutoCAD 2014绘图基础VIP免费

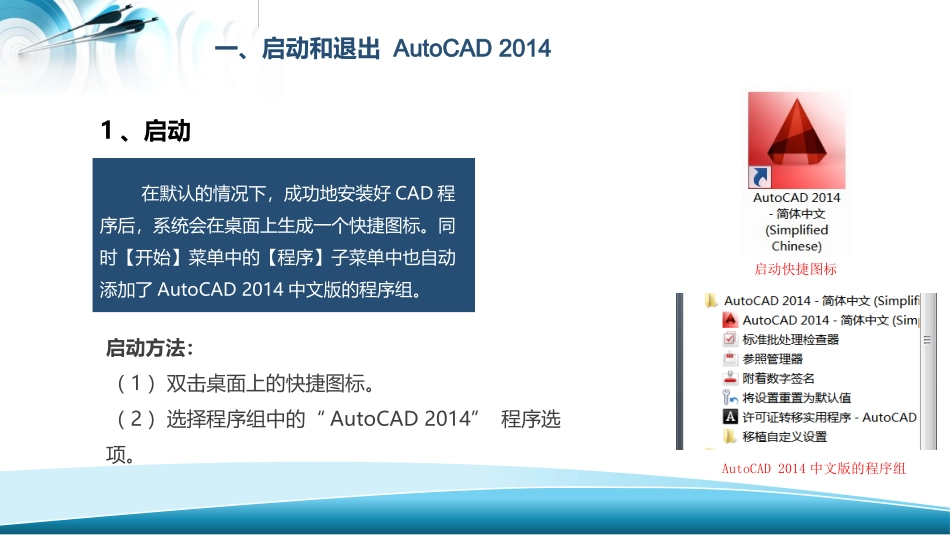

AutoCAD机械工程基础教程——2014版大连理工大学出版社主编：余桂英李小兵郭纪林主审：游步东第1章AutoCAD2014绘图基础一、启动和退出AutoCAD2014在默认的情况下，成功地安装好CAD程序后，系统会在桌面上生成一个快捷图标。同时【开始】菜单中的【程序】子菜单中也自动添加了AutoCAD2014中文版的程序组。启动方法：（1）双击桌面上的快捷图标。（2）选择程序组中的“AutoCAD2014”程序选项。1、启动启动快捷图标AutoCAD2014中文版的程序组退出CAD程序，可以用下列四种方法。（1）命令行：QUIT或EXIT。（2）菜单栏：“文件”→“退出”。（3）工具按钮：AutoCAD操作界面右上角的按钮:（4）标题栏左侧AutoCAD2014程序的控制按钮:→执行退出命令后，如果用户对图形所做的修改尚未保存，则会出现系统警告信息框，如图所示。单击“是”铵钮，系统将保存文件，然后退出；单击“否”按钮，系统将放弃从上一次存盘到当前对图形所做的修改，直接退出；单击“取消”按钮，将返回绘图窗口。如果用户在退出程序之前对图形所做的修改已经保存，则不会出现警告信息而直接退出。AutoCAD2014中文版的程序组一、启动和退出AutoCAD20142、退出二、AutoCAD2014的工作界面AutoCAD的工作空间有四种形式，即：AutoCAD经典、二维草图与注释、三维基础、三维建模，用于绘制不同类型的图形。用户还可以根据需要自定义工作空间，并保存备用，如图所示。选择AutoCAD20014的工作空间，可以通过下列方法：（1）菜单栏：“工具”→“工作空间”。（2）工具栏：“工作空间”工具栏。（3）状态栏：“切换工作空间”。“切换工作空间”选项“AutoCAD经典”工作空间本节仅介绍AutoCAD经典工作空间的显示界面。AutoCAD经典工作空间包括标题栏、菜单栏、工具栏、绘图区、命令窗口、状态栏、工具选项板等。AutoCAD经典工作界面1、标题栏在AutoCAD2014中文版显示界面的最上端是标题栏。在标题栏中，显示了系统当前正在运行的应用程序和用户正在使用的图形文件。在标题栏的左侧，是标准Windows应用程序的控制按钮。在标题栏的右侧，有三个按钮，分别是“最小化窗口”、“还原窗口”和“关闭程序”按钮。二、AutoCAD2014的工作界面图10-7“绘图”下拉菜单及子菜单2、菜单栏菜单栏在标题栏的下方。同其他Windows程序一样，CAD的菜单也是下拉形式的。菜单栏中包含12个菜单，即“文件”、“编辑”、“视图”等。CAD下拉菜单中的命令选项有以下3种形式：（1）右侧带有符号“”的菜单选项►这种形式的菜单选项带有子菜单。例如，单击菜单栏中的“绘图”菜单，指向其下拉菜单中的“圆（C）”命令，►屏幕上就会出现绘制圆命令的子菜单。二、AutoCAD2014的工作界面“图案填充和渐变色”对话框（2）右侧带有符号“…”的菜单选项这种形式的菜单选项带有对话框。例如，例如，单击菜单栏中的“绘图”菜单，指向其下拉菜单中的“图案填充（H）…”命令，系统会打开“图案填充和渐变色”对话框。二、AutoCAD2014的工作界面2、菜单栏绘图窗口快捷菜单命令窗口快捷菜单（3）右侧没有任何标识的菜单选项单击这种形式的命令将直接进行相应的操作。注意：CAD还提供有快捷菜单，用于快速执行一些常用命令。随当前的操作不同和光标所处的位置不同，快捷菜单中的选项也会有所不同。打开“快捷菜单”的方法如下：①光标在绘图窗口单击鼠标右键，打开的快捷菜单。②光标在命令窗口单击鼠标右键，打开的快捷菜单。2、菜单栏二、AutoCAD2014的工作界面工具栏是一组图标型工具按钮的集合，在CAD经典工作空间的绘图区顶部，水平分布了“标准”、“工作空间”、“图层”等工具栏，绘图区的左侧和右侧垂直分布了“绘图”工具栏、“修改”工具栏以及“绘图次序”工具栏。把光标移动到某个工具按钮稍停，会显示出相应的文字标签和对应的说明。在工具栏中，有些按钮是单一型的，有些按钮是嵌套式的，嵌套式按钮的右下角带有一个实心的小三角符号“◢”，它提供的是一组相关的命令，在嵌套式按钮上按住鼠标左键，会拉开下拉工具按钮，将光标移动到某一按钮上松开左键，该按钮将成为当前工具按钮，可执行相应的命令。工具栏中的嵌套工具按钮工具按钮上显示出的...
