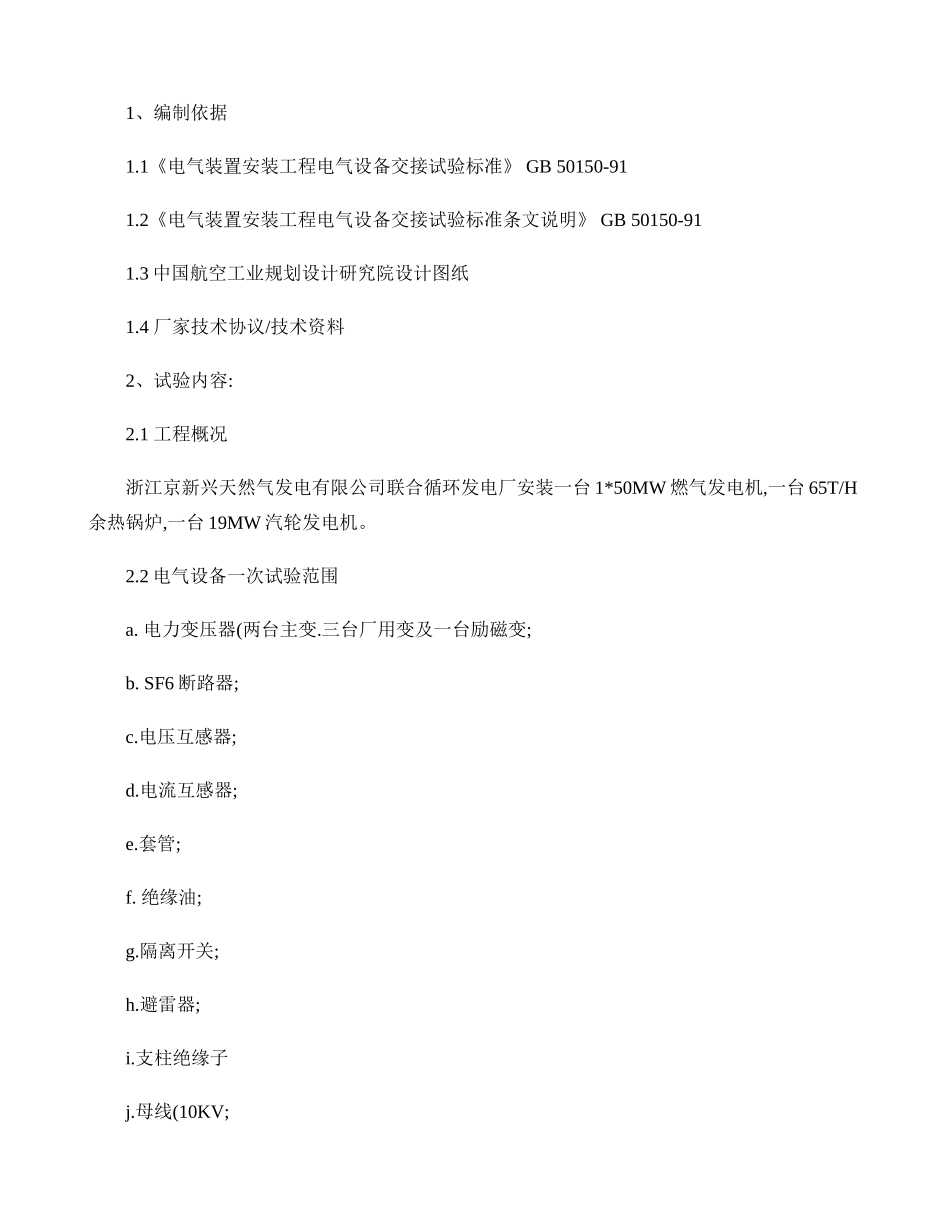

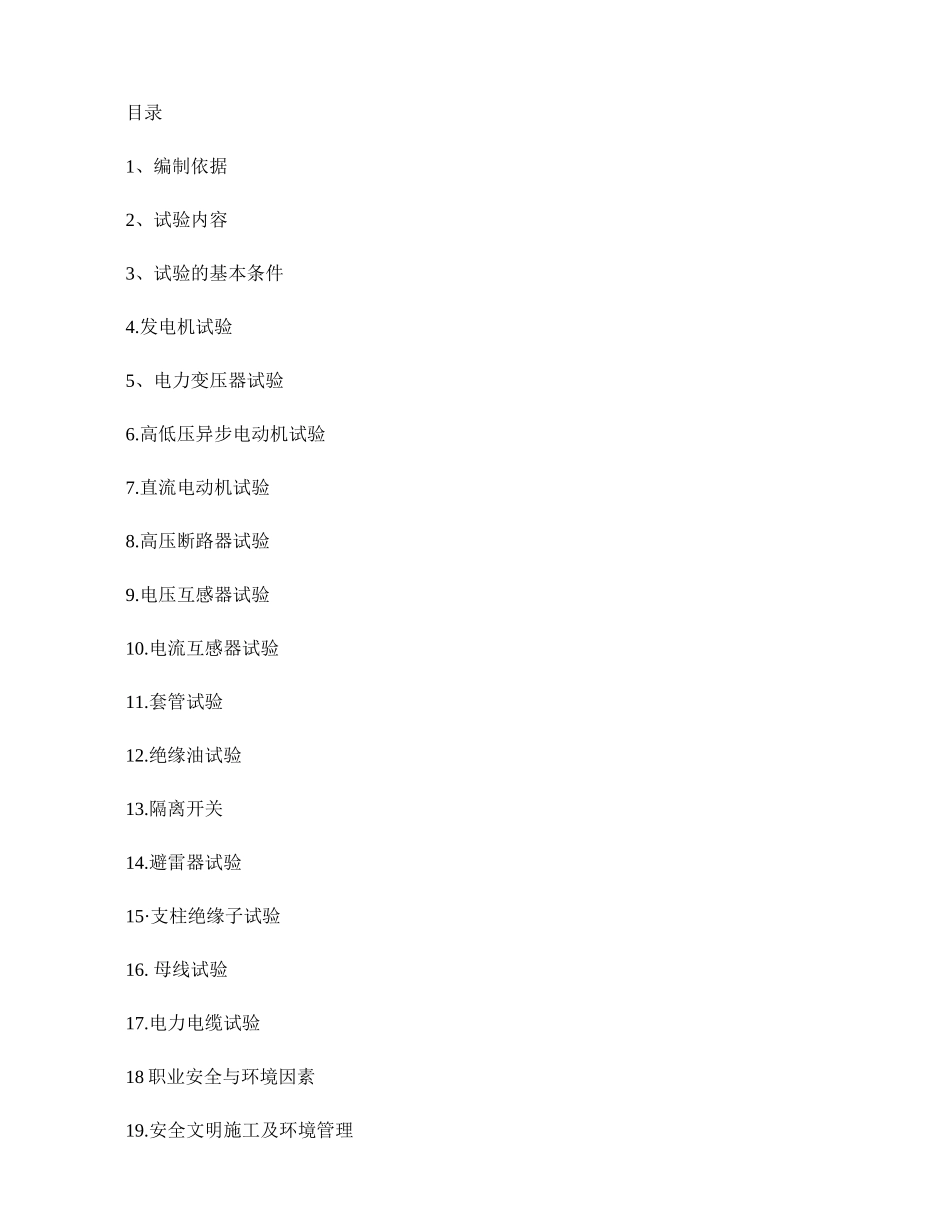

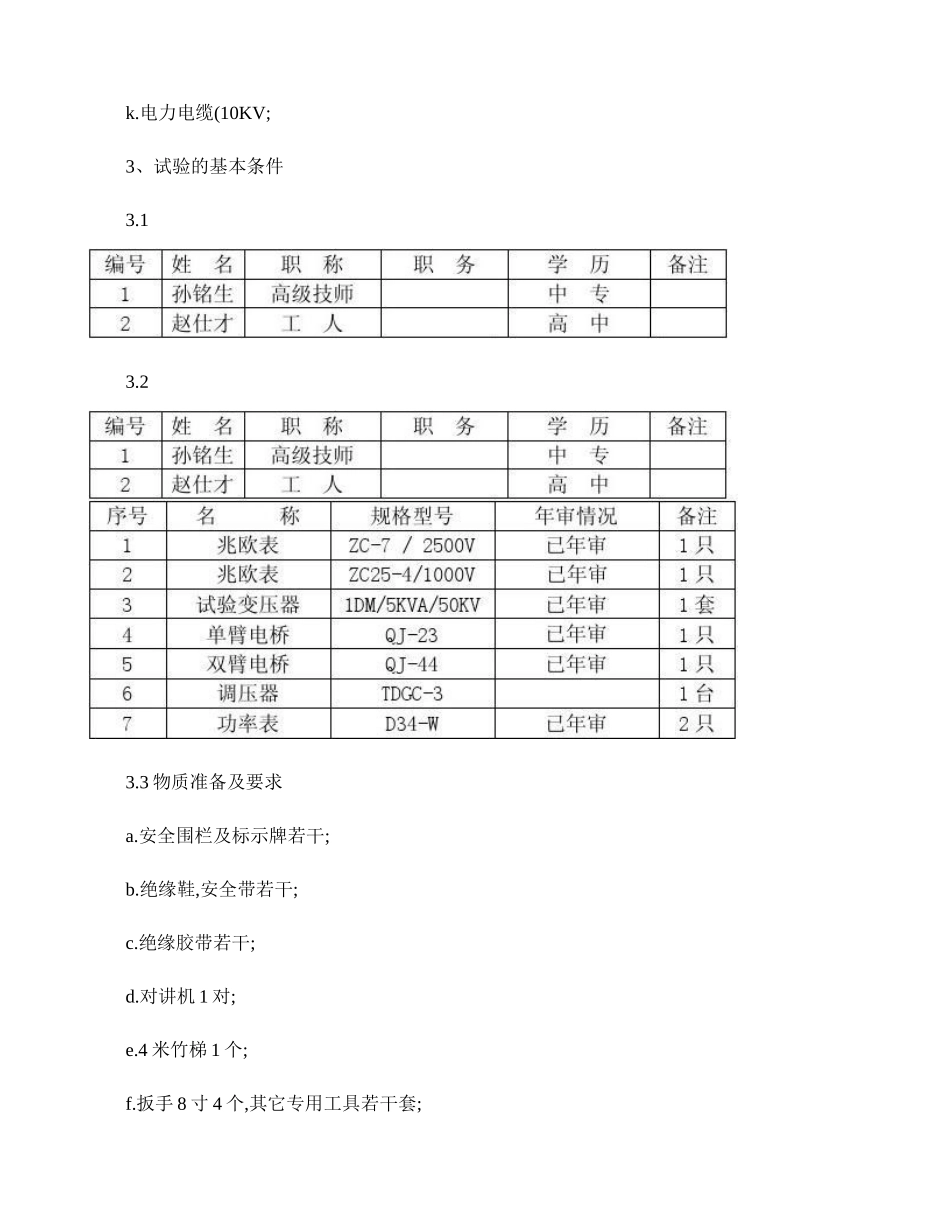

目录1、编制依据2、试验内容3、试验的基本条件4.发电机试验5、电力变压器试验6.高低压异步电动机试验7.直流电动机试验8.高压断路器试验9.电压互感器试验10.电流互感器试验11.套管试验12.绝缘油试验13.隔离开关14.避雷器试验15·支柱绝缘子试验16.母线试验17.电力电缆试验18职业安全与环境因素19.安全文明施工及环境管理1、编制依据1.1《电气装置安装工程电气设备交接试验标准》GB50150-911.2《电气装置安装工程电气设备交接试验标准条文说明》GB50150-911.3中国航空工业规划设计研究院设计图纸1.4厂家技术协议/技术资料2、试验内容:2.1工程概况浙江京新兴天然气发电有限公司联合循环发电厂安装一台1*50MW燃气发电机,一台65T/H余热锅炉,一台19MW汽轮发电机。2.2电气设备一次试验范围a.电力变压器(两台主变.三台厂用变及一台励磁变;b.SF6断路器;c.电压互感器;d.电流互感器;e.套管;f.绝缘油;g.隔离开关;h.避雷器;i.支柱绝缘子j.母线(10KV;k.电力电缆(10KV;3、试验的基本条件3.13.23.3物质准备及要求a.安全围栏及标示牌若干;b.绝缘鞋,安全带若干;c.绝缘胶带若干;d.对讲机1对;e.4米竹梯1个;f.扳手8寸4个,其它专用工具若干套;3.4作业环境及其它应具备条件3.4.1电气一次设备安装基本完,场地平整。3.4.2试验现场应尽可能清洁,照明充足。3.4.3试验人员应熟悉被试设备周围环境情况。3.4.4所有试验人员必须了解被试设备的产品使用说明书及其结构原理,了解电气装置安装工程施工及验收规范的相关部分,熟悉电气试验作业指导书,熟悉试验标准和要求,熟悉测试仪器,对试验结果能进行分析并做出结论。3.4.5试验前必须接受技术交底,拟好试验结果记录表格,做到试验完,记录清楚,报告及时完成。3.4.6试验设备应接地良好,试验人员应有良好的绝缘保护措施,所使用的工具应有绝缘把手。3.4.7试验必须有操作人、监护人至少各一名,并在试验前分工明确。在进行较复杂试验时,所有成员分工应职责明确,以便工作顺利进行,一旦发现意外时能及时处理。3.4.8试验电源要求电压稳定,容量足够,试验接线要考虑操作方便,无论出现故障或每次试验结束均应能及时断开电源。接线时要有防止短路、接地的保护装置,电源导线绝缘应良好并敷设合理,以免受损坏及造成触电危险。3.4.9试验设备的选择要注意型式、容量、规格,仪表选择要注意型式、精度、规格、内阻等。3.4.10本指导书编写内容是根据已有试验设备采取的试验方法,在实际工作中,可根据实际情况采取更灵活合理的方法。4.发电机试验:4.1试验项目4.1.1定子绕组绝缘电阻和吸收比测量4.1.2定子绕组直流电阻测量4.1.3发电机转子绕组绝缘电阻测量4.1.4发电机转子绕组直流电阻测量4.1.5发电机转子静态、升速过程中的交流阻抗及功率损耗测量4.1.6发电机转子绕组的交流耐压试验4.1.7发电机定子绕组直流耐压试验4.1.8发电机定子绕组交流耐压试验4.1.9发电机三相短路特性试验及灭磁时间常数测试4.1.10发电机空载特性试验及灭磁时间常数测试4.1.11发电机相序测定4.1.12发电机轴电压测定4.1.13发电机测温元件的绝缘电阻测量4.2试验方法、步骤、注意事项4.2.1发电机定子绕组绝缘电阻测量.4.2.1.1试验简述:定子绕组的绝缘用2500V兆欧表测量。各相绝缘电阻不平衡系数不应大于2,一般要求吸收比K>1.3.4.2.1.2试验接线:如图4-14.2.1.3试验步骤图4-1a.将被试定子线圈接地放电.b.在定子附近放一干湿计,以测定环境温度和湿度.c.如图4-1接线d.用2500V兆欧表测量15S和60S时的绝缘电阻.e.断开接线后,用接地棒对被试相充分放电后,再换测第二相。4.2.1.4注意事项:注意放电必须彻底,以免触电和测量不准确。各相绝缘电阻的不平衡系数不应大于2。4.2.2发电机定子绕组直流电阻测量4.2.2.1试验简述:本试验检查发电机定子线圈及引线连接是否完整良好.排除引线长度不同引起的误差后,任意两相冷态电阻测量值之差不大于其中最小值的2%.4.2.2.2试验接线:使用双臂电桥测电阻,图4-2为测量AX相电阻值,测量BY相将电桥P1接B,P2接Y,测量CZ相时,将P1接C,P2接Z即可.图4-24.2.2.3试验步骤a.断开外部连接点。b.按上图4-2接线测量AX相电阻.C.在定子附近放一温度计.d.按电桥使用方法进行定子绕组电阻测量.4.2.2.4注意事项:本试验采...
