第02章 电气线路的基本控制原则和基本控制环节VIP专享VIP免费

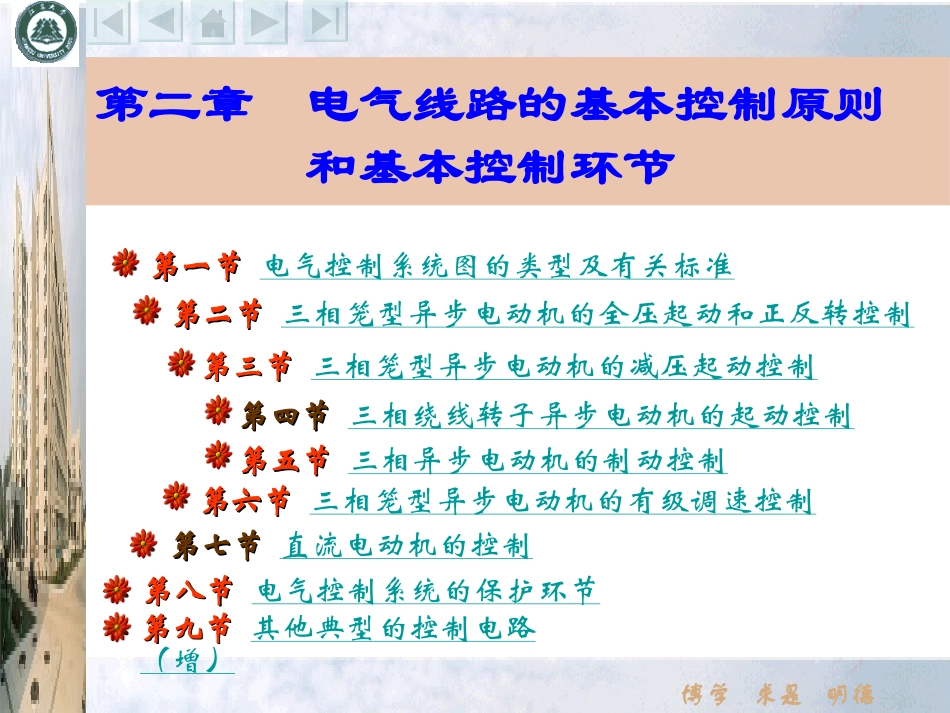

25/2/1021:451博学求是明德第二章电气线路的基本控制原则和基本控制环节第二节第二节三相笼型异步电动机的全压起动和正反转控制第七节第七节直流电动机的控制第八节第八节电气控制系统的保护环节第一节第一节电气控制系统图的类型及有关标准第三节第三节三相笼型异步电动机的减压起动控制第四节第四节三相绕线转子异步电动机的起动控制第五节第五节三相异步电动机的制动控制第六节第六节三相笼型异步电动机的有级调速控制第九节第九节其他典型的控制电路（增）25/2/1021:452博学求是明德学习目的•电气控制电路的作用是实现对被控对象的控制和保护•电气控制电路多种多样，千差万别•任何复杂的电器控制电路都是由基本基本控制电路控制电路按照一定的控制规律控制规律和逻辑规则有机地组合组合而成的25/2/1021:453博学求是明德学习内容•了解电气制图国家标准的有关内容•掌握基本控制电路•掌握组成电气控制电路的基本控制规律•掌握电动机控制的保护环节25/2/1021:454博学求是明德学习要求•从实际应用角度出发•以方法论为手段进行学习•掌握电路的工作原理和电路结构25/2/1021:455博学求是明德§2.1电气控制系统图的类型及有关标准一、电气控制系统图●将电器元件及其联接用图形表达出来的图称电气控制系统图电气控制系统图●用统一的图形符号图形符号及文字符号文字符号绘制●接线端子标记接线端子标记符合国家标准KMKMSB2SB1FRKMM3~FRFU2L1L2L3QSPEFU125/2/1021:456博学求是明德常用的电气制图国家标准1.GB/T4728-1996~2000《电气简图用图形符号》---图形符号国家标准2.GB/T7159-1987《电气技术中的文字符号制定通则》---文字符号国家标准3.GB4026-1992《电器设备接线端子和特定导线线端的识别及应用字母数字系统的通则》---接线端子标记国家标准4.GB6988-1993~2002《电气制图》---电气控制系统图绘制国家标准25/2/1021:457博学求是明德电气控制系统图电气原理图电器布置图电气安装接线图电气控制系统图KMKMSB2SB1FRKMM3~FRFU2L1L2L3QSPEFU1M25/2/1021:458博学求是明德二、电气原理图•电气原理图电气原理图是用图形符号并按主电路和辅助电路相互分开并依据工作顺序排列、详细表示电路或成套装置的全部基本组成和连接关系，而不考虑电气元件的形状、大小和安装方式的一种简图。•其目的是便于详细理解作用原理。•为测试和寻找故障提供信息。•作为编制接线图的依据。25/2/1021:459博学求是明德1.电气原理图组成根据通过电流的大小电路图可分为：主电路主电路（用粗线绘制在图面的左侧或上方）辅助电路：辅助电路：包括控制、照明、信号和保护电路。（用细线绘制在图面的右侧或下方）KMKMSB2SB1FRKMM3~FRFU2L1L2L3QSPEFU1M大电流小电流（一）绘制电气原理图的原则25/2/1021:4510博学求是明德KMKMSB2SB1FRKMM3~FRFU2L1L2L3QSPEFU1M2.电器元件的画法电器元件的不同组成部分可不画在一起文字符号应标注一致对于几个同类电器，在表示名称的文字符号后加上一个数字序号（一）绘制电气原理图的原则25/2/1021:4511博学求是明德KMKMSB2SB1FRKMM3~FRFU2L1L2L3QSPEFU1M3.电源线的画法多相电源电路集中画在图纸上方，相序依次排列(L1、L2、L3）控制电路和信号电路画在两条电源线之间耗电元件直接与一条电源线相连控制触点连接在另一条电源线和耗电元件之间（一）绘制电气原理图的原则25/2/1021:4512博学求是明德KMKMSB2SB1FRKMM3~FRFU2L1L2L3QSPEFU1M4.电气触头的画法电气图中所有电器元件触点，都按没有通电和没有按没有通电和没有外力作用外力作用时的状态画出电气触头的图形符号垂直放置时，按“左开右闭左开右闭”原则绘制电气触头的图形符号水平放置时，按“上闭下开上闭下开”原则绘制（一）绘制电气原理图的原则25/2/1021:4513博学求是明德5.电路图的布局电路图按功能布置按动作顺序或信号流的方向自左向右、自上而下依次平行排列。尽可能减少线条和避免交叉线（一）绘制电气原理图的原则25/2/1021:4514博学求是明德（二）原理图区域的划分某机床的电气控制原理图25/2/1021:4515博学求是明德（三）符号位置的索引符号位置的索引用图号、页次和图...
