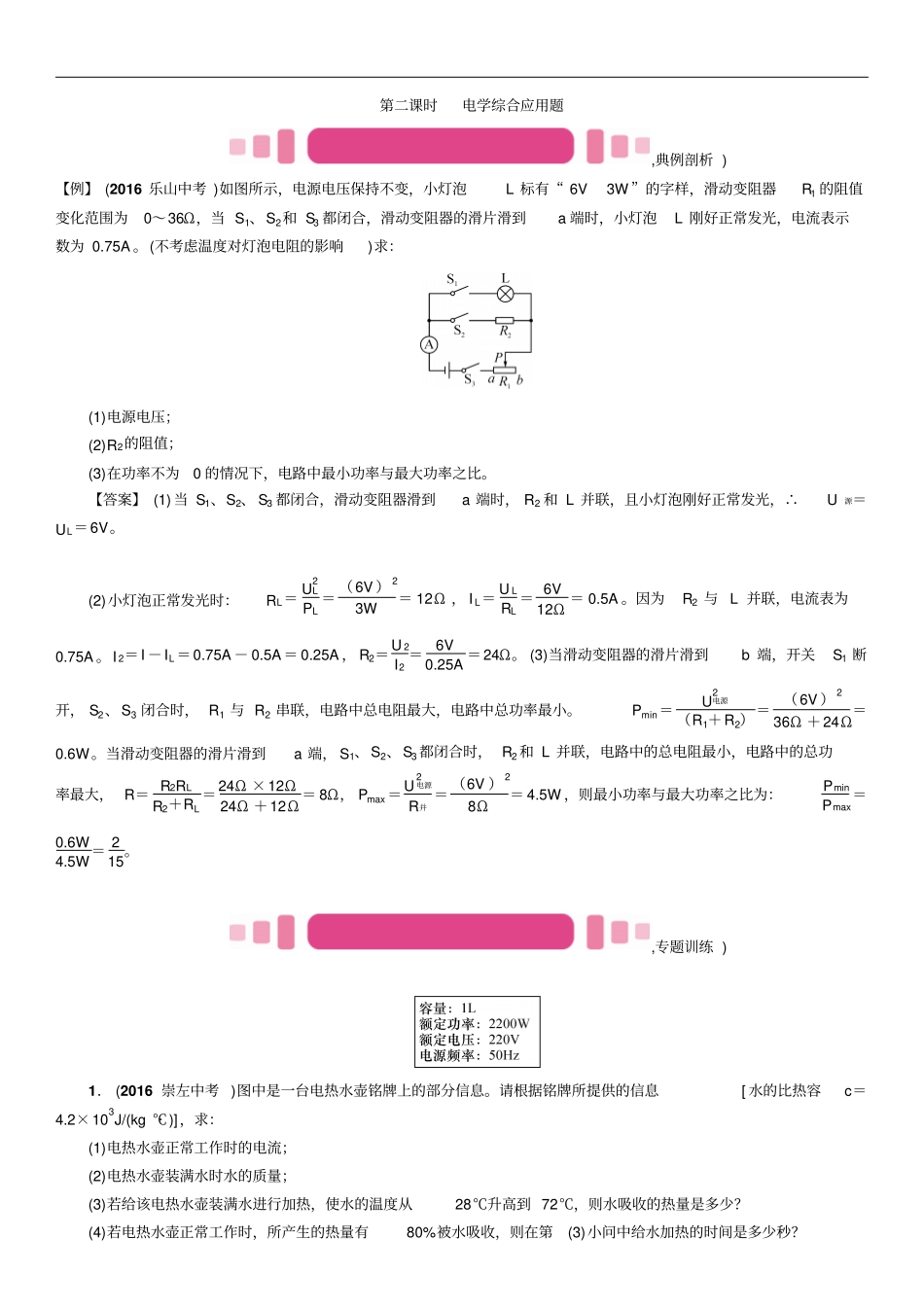

第二课时电学综合应用题,典例剖析)【例】(2016乐山中考)如图所示，电源电压保持不变，小灯泡L标有“6V3W”的字样，滑动变阻器R1的阻值变化范围为0～36Ω，当S1、S2和S3都闭合，滑动变阻器的滑片滑到a端时，小灯泡L刚好正常发光，电流表示数为0.75A。(不考虑温度对灯泡电阻的影响)求：(1)电源电压；(2)R2的阻值；(3)在功率不为0的情况下，电路中最小功率与最大功率之比。【答案】(1)当S1、S2、S3都闭合，滑动变阻器滑到a端时，R2和L并联，且小灯泡刚好正常发光，∴U源＝UL＝6V。(2)小灯泡正常发光时：RL＝U2LPL＝（6V）23W＝12Ω，IL＝ULRL＝6V12Ω＝0.5A。因为R2与L并联，电流表为0.75A。I2＝I－IL＝0.75A－0.5A＝0.25A，R2＝U2I2＝6V0.25A＝24Ω。(3)当滑动变阻器的滑片滑到b端，开关S1断开，S2、S3闭合时，R1与R2串联，电路中总电阻最大，电路中总功率最小。Pmin＝U2电源（R1＋R2）＝（6V）236Ω＋24Ω＝0.6W。当滑动变阻器的滑片滑到a端，S1、S2、S3都闭合时，R2和L并联，电路中的总电阻最小，电路中的总功率最大，R＝R2RLR2＋RL＝24Ω×12Ω24Ω＋12Ω＝8Ω，Pmax＝U2电源R并＝（6V）28Ω＝4.5W，则最小功率与最大功率之比为：PminPmax＝0.6W4.5W＝215。,专题训练)1．(2016崇左中考)图中是一台电热水壶铭牌上的部分信息。请根据铭牌所提供的信息[水的比热容c＝4.2×103J/(kg·℃)]，求：(1)电热水壶正常工作时的电流；(2)电热水壶装满水时水的质量；(3)若给该电热水壶装满水进行加热，使水的温度从28℃升高到72℃，则水吸收的热量是多少？(4)若电热水壶正常工作时，所产生的热量有80%被水吸收，则在第(3)小问中给水加热的时间是多少秒？解：(1)I＝PU＝2200W220V＝10A。(2)m＝ρV＝1.0×103kg/m3×1×10－3m3＝1kg。(3)Q吸＝cm(t－t0)＝4.2×103J/(kg·℃)×1kg×(72℃－28℃)＝1.848×105J。(4)W＝Q吸η＝1.848×105J80%＝2.31×105J。t＝WP＝2.31×105J2200W＝105s。2．(2016邵阳中考)手电筒是人们生活中常用的照明工具。如图甲是常用手电筒的结构示意图，图乙是它所用小灯泡的型号。若小灯泡的电阻是10Ω，不考虑温度对小灯泡电阻值的影响，电源电压是3V。(1)闭合开关时，求通过手电筒小灯泡的电流；(2)求小灯泡的额定功率；(3)闭合开关时，手电筒小灯泡是正常发光吗？请简单说明原因。解：(1)I＝UR＝3V10Ω＝0.3A。(2)由图可知，小灯泡的额定电压为3.8V。解法一：I额＝U额R＝3.8V10Ω＝0.38A，P额＝U额I额＝3.8V×0.38A＝1.444W。解法二：P额＝U2额R＝（3.8V）210Ω＝1.444W。(3)闭合开关时，手电筒小灯泡不是正常发光。 U实＝3V，U额＝3.8V，U实
