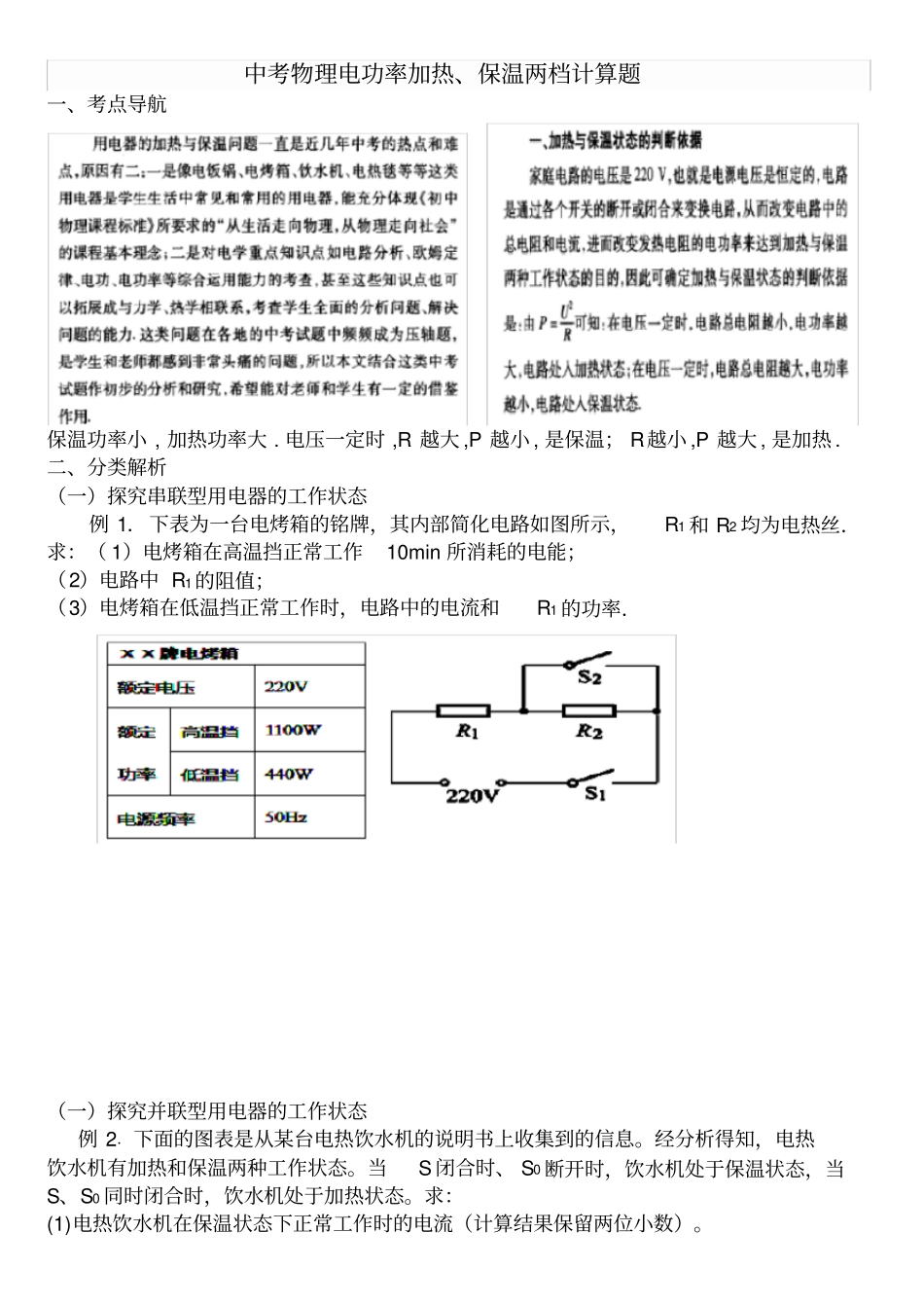

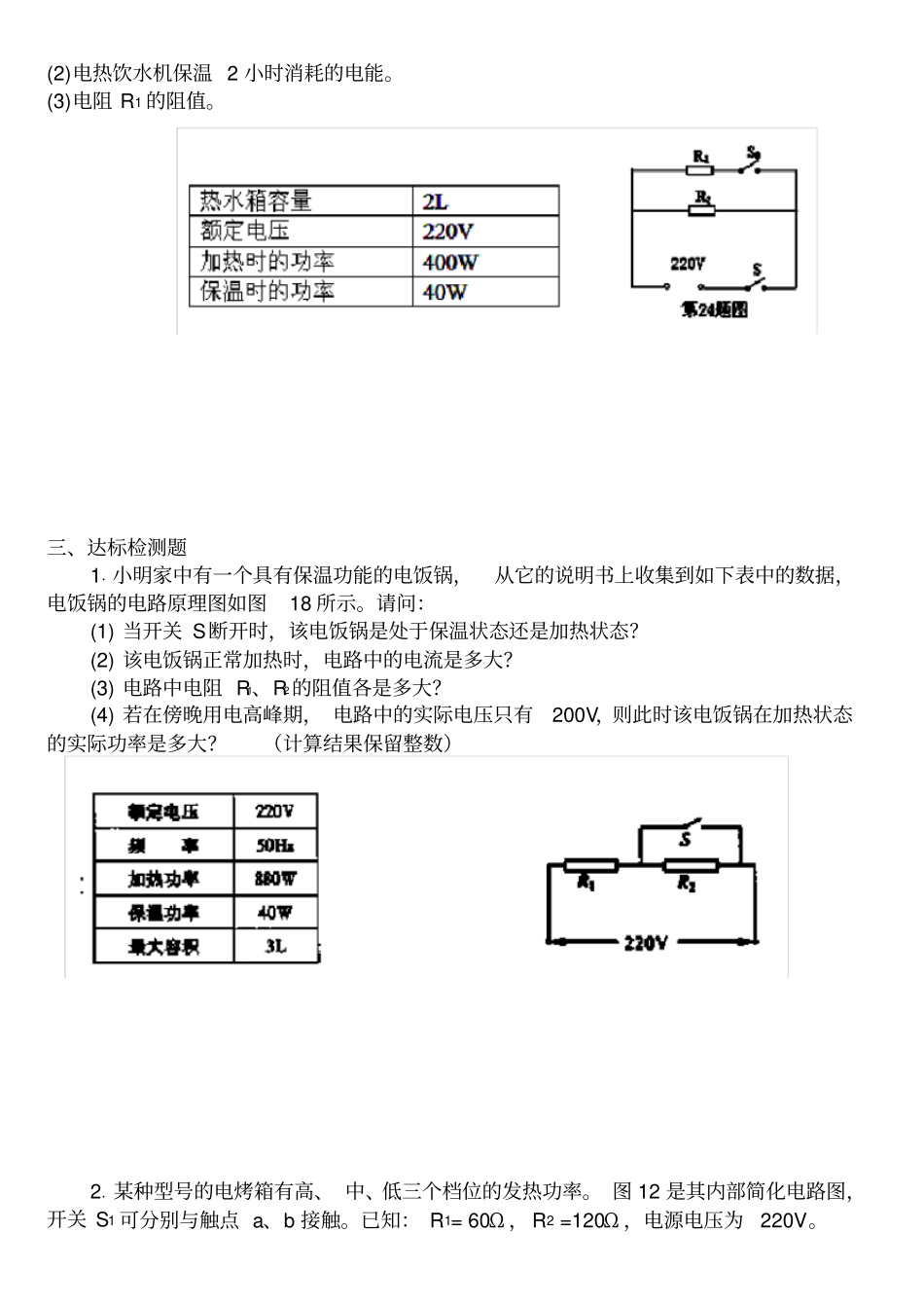

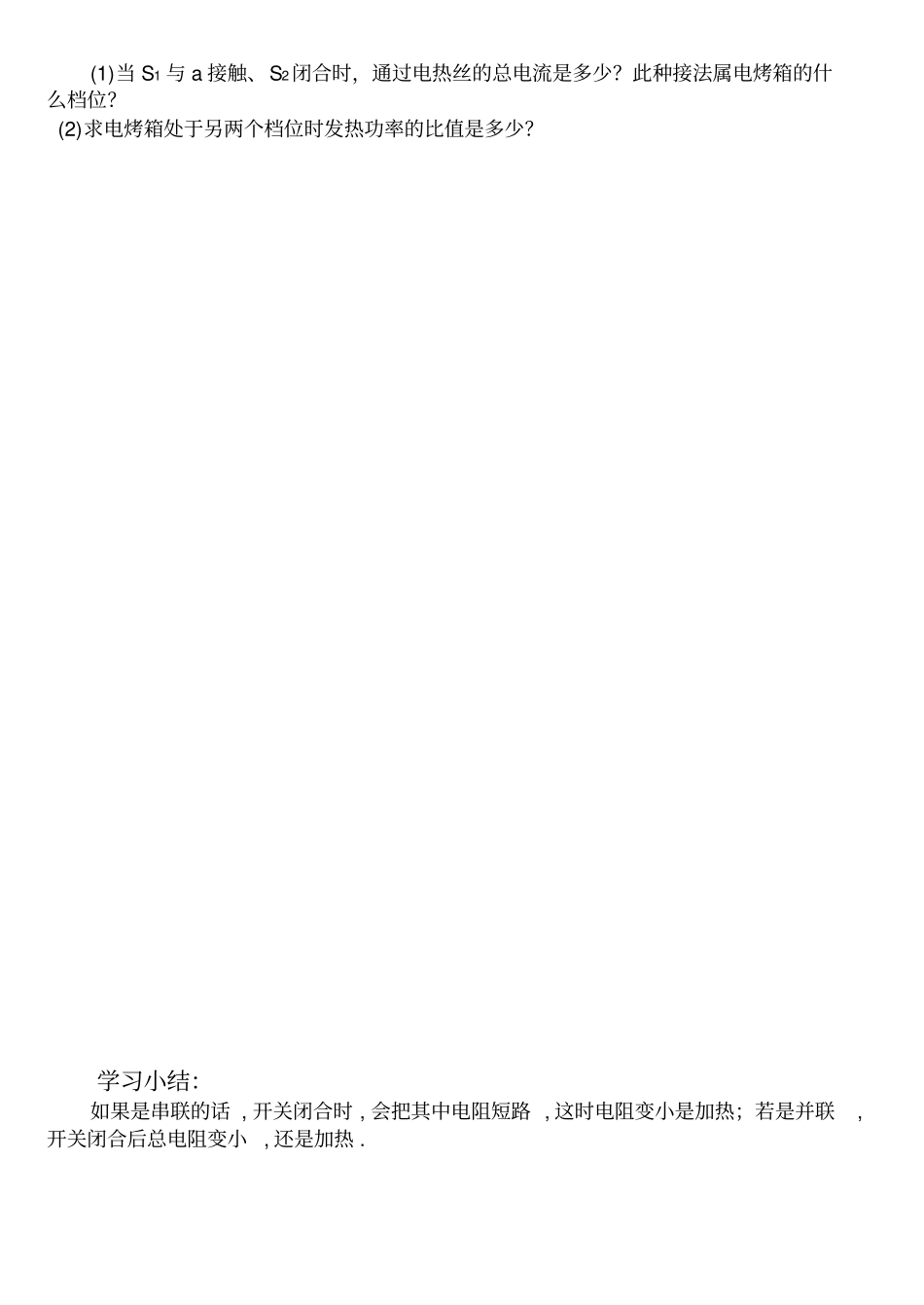

中考物理电功率加热、保温两档计算题一、考点导航保温功率小,加热功率大.电压一定时,R越大,P越小,是保温；R越小,P越大,是加热.二、分类解析（一）探究串联型用电器的工作状态例1．下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝．求：（1）电烤箱在高温挡正常工作10min所消耗的电能；（2）电路中R1的阻值；（3）电烤箱在低温挡正常工作时，电路中的电流和R1的功率．（一）探究并联型用电器的工作状态例2．下面的图表是从某台电热饮水机的说明书上收集到的信息。经分析得知，电热饮水机有加热和保温两种工作状态。当S闭合时、S0断开时，饮水机处于保温状态，当S、S0同时闭合时，饮水机处于加热状态。求：(1)电热饮水机在保温状态下正常工作时的电流（计算结果保留两位小数）。(2)电热饮水机保温2小时消耗的电能。(3)电阻R1的阻值。三、达标检测题1．小明家中有一个具有保温功能的电饭锅，从它的说明书上收集到如下表中的数据，电饭锅的电路原理图如图18所示。请问：(1)当开关S断开时，该电饭锅是处于保温状态还是加热状态？(2)该电饭锅正常加热时，电路中的电流是多大？(3)电路中电阻R1、R2的阻值各是多大？(4)若在傍晚用电高峰期，电路中的实际电压只有200V，则此时该电饭锅在加热状态的实际功率是多大？（计算结果保留整数）2．某种型号的电烤箱有高、中、低三个档位的发热功率。图12是其内部简化电路图，开关S1可分别与触点a、b接触。已知：R1=60Ω，R2=120Ω，电源电压为220V。(1)当S1与a接触、S2闭合时，通过电热丝的总电流是多少？此种接法属电烤箱的什么档位？(2)求电烤箱处于另两个档位时发热功率的比值是多少？学习小结：如果是串联的话,开关闭合时,会把其中电阻短路,这时电阻变小是加热；若是并联,开关闭合后总电阻变小,还是加热.中考物理电功率加热保温两档计算题答案（一）探究串联型用电器的工作状态例1．（二）探究并联型用电器的工作状态例2．答案（1）、0.18A（2）、0.08kw·h（3）、135.8Ω（不同方法计算因四舍五入结果可能有差异）三、达标检测题1．答案：2．
