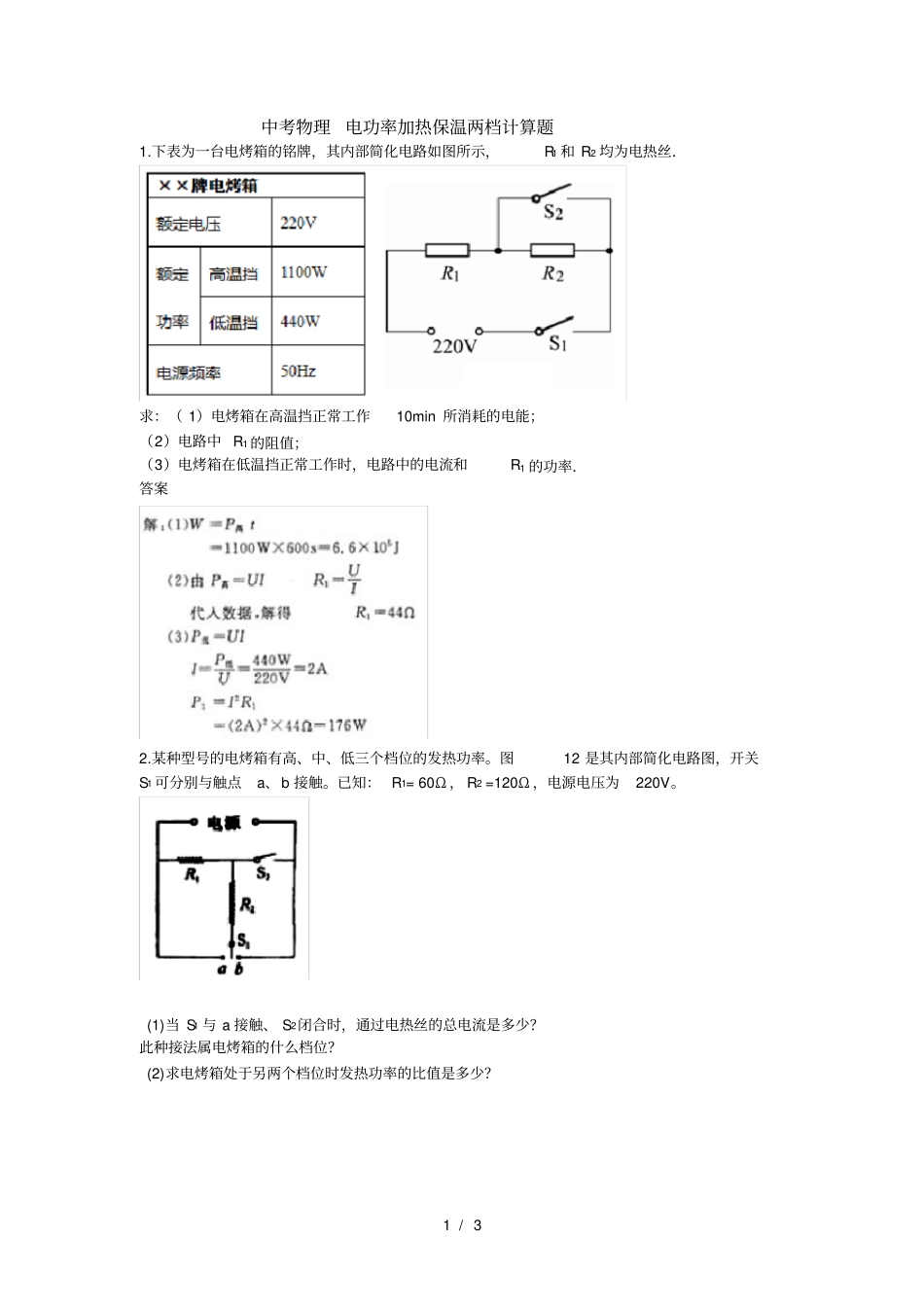

中考物理电功率加热保温两档计算题_第1页
1/3

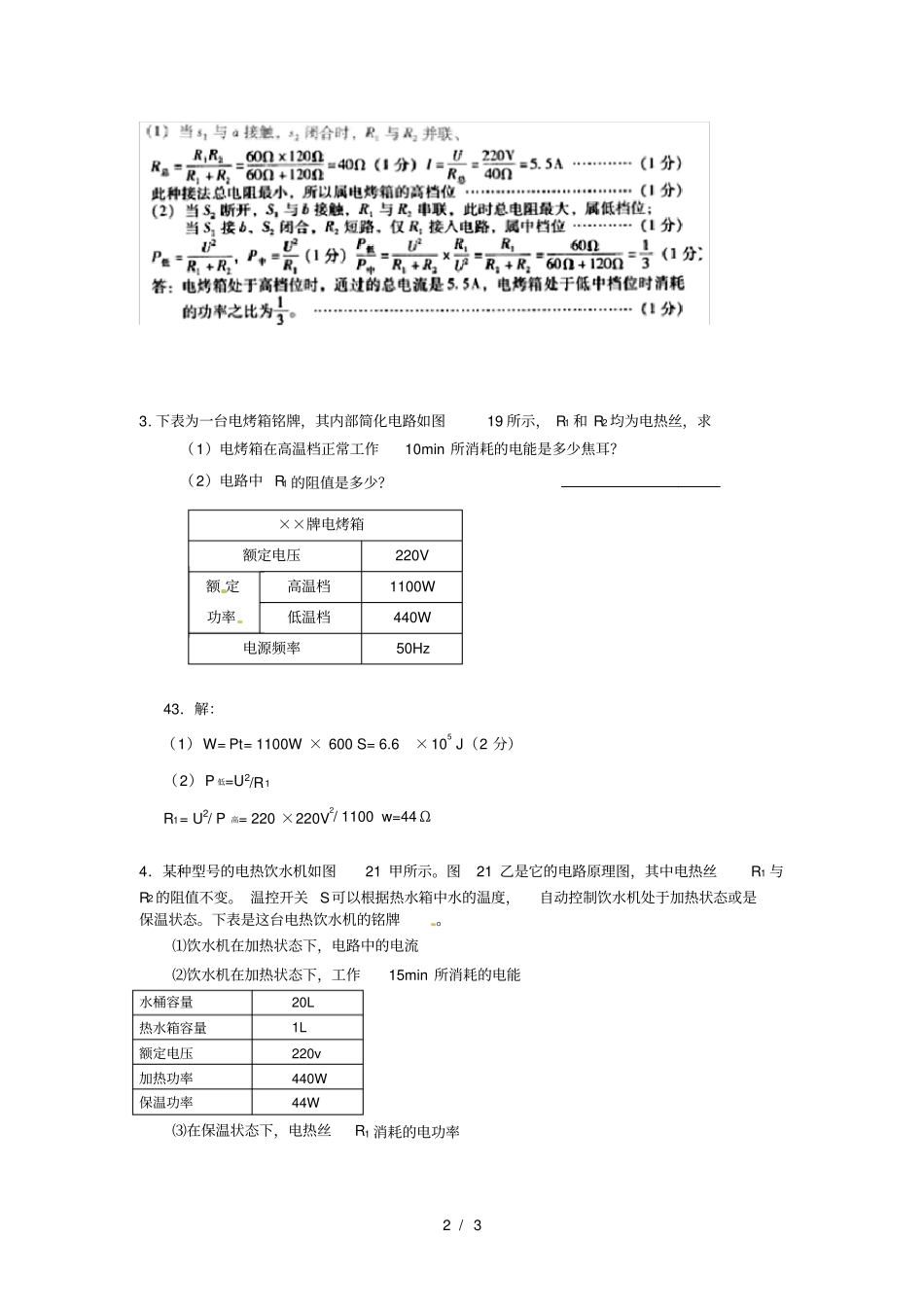

中考物理电功率加热保温两档计算题_第2页
2/3

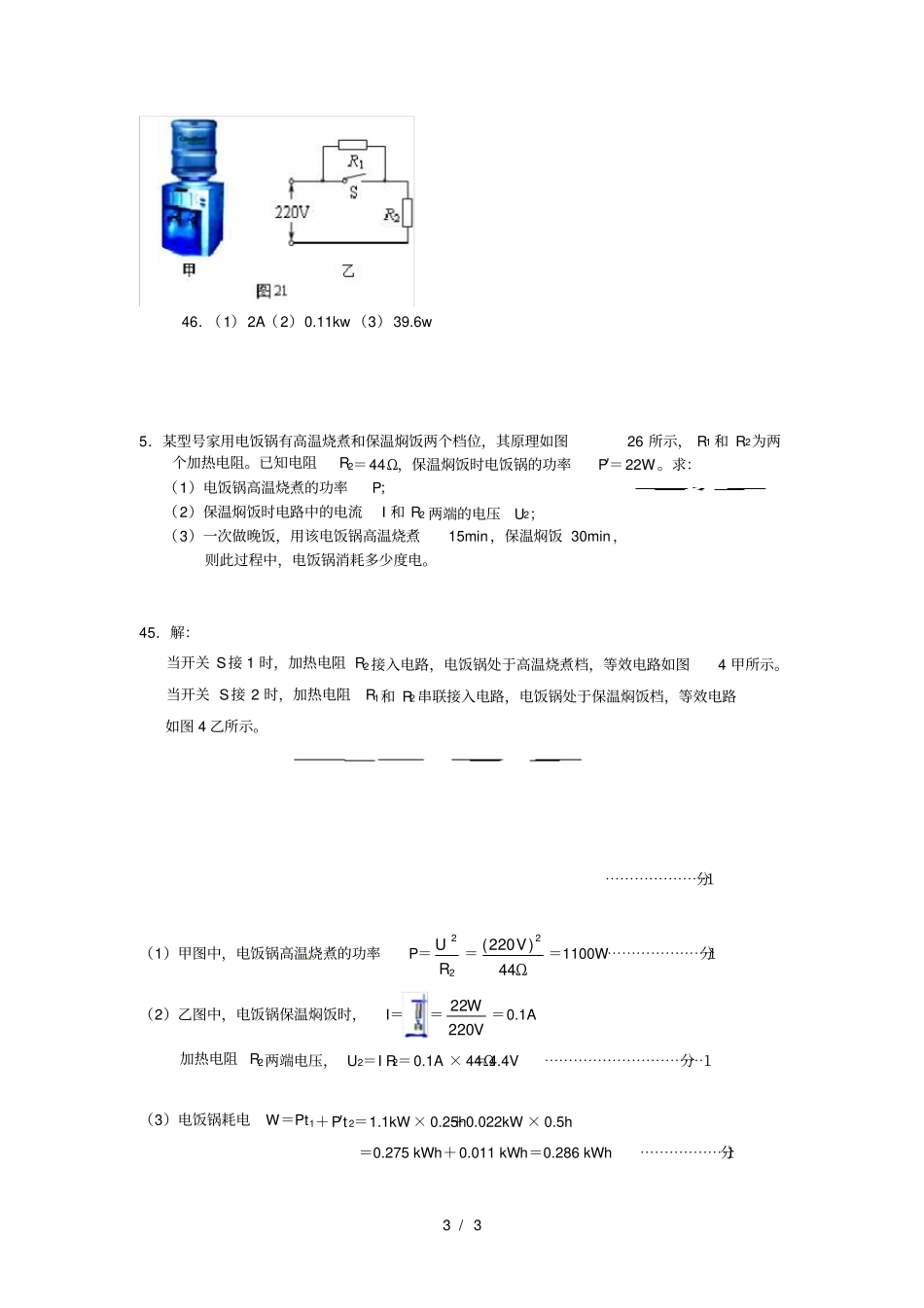

中考物理电功率加热保温两档计算题_第3页
3/3
1/3中考物理电功率加热保温两档计算题1.下表为一台电烤箱的铭牌,其内部简化电路如图所示,R1和R2均为电热丝.求:(1)电烤箱在高温挡正常工作10min所消耗的电能;(2)电路中R1的阻值;(3)电烤箱在低温挡正常工作时,电路中的电流和R1的功率.答案2.某种型号的电烤箱有高、中、低三个档位的发热功率。图12是其内部简化电路图,开关S1可分别与触点a、b接触。已知:R1=60Ω,R2=120Ω,电源电压为220V。(1)当S1与a接触、S2闭合时,通过电热丝的总电流是多少?此种接法属电烤箱的什么档位?(2)求电烤箱处于另两个档位时发热功率的比值是多少?2/33.下表为一台电烤箱铭牌,其内部简化电路如图19所示,R1和R2均为电热丝,求(1)电烤箱在高温档正常工作10min所消耗的电能是多少焦耳?(2)电路中R1的阻值是多少?43.解:(1)W=Pt=1100W×600S=6.6×105J(2分)(2)P低=U2/R1R1=U2/P高=220×220V2/1100w=44Ω4.某种型号的电热饮水机如图21甲所示。图21乙是它的电路原理图,其中电热丝R1与R2的阻值不变。温控开关S可以根据热水箱中水的温度,自动控制饮水机处于加热状态或是保温状态。下表是这台电热饮水机的铭牌。⑴饮水机在加热状态下,电路中的电流⑵饮水机在加热状态下,工作15min所消耗的电能水桶容量20L热水箱容量1L额定电压220v加热功率440W保温功率44W⑶在保温状态下,电热丝R1消耗的电功率××牌电烤箱额定电压220V额定功率高温档1100W低温档440W电源频率50Hz3/346.(1)2A(2)0.11kw(3)39.6w5.某型号家用电饭锅有高温烧煮和保温焖饭两个档位,其原理如图26所示,R1和R2为两个加热电阻。已知电阻R2=44Ω,保温焖饭时电饭锅的功率P′=22W。求:(1)电饭锅高温烧煮的功率P;(2)保温焖饭时电路中的电流I和R2两端的电压U2;(3)一次做晚饭,用该电饭锅高温烧煮15min,保温焖饭30min,则此过程中,电饭锅消耗多少度电。45.解:当开关S接1时,加热电阻R2接入电路,电饭锅处于高温烧煮档,等效电路如图4甲所示。当开关S接2时,加热电阻R1和R2串联接入电路,电饭锅处于保温焖饭档,等效电路如图4乙所示。⋯⋯⋯⋯⋯⋯⋯1分(1)甲图中,电饭锅高温烧煮的功率P=22RU=Ω44)V220(2=1100W⋯⋯⋯⋯⋯⋯⋯1分(2)乙图中,电饭锅保温焖饭时,I==V220W22=0.1A加热电阻R2两端电压,U2=IR2=0.1A×44Ω=4.4V⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1分(3)电饭锅耗电W=Pt1+P′t2=1.1kW×0.25h+0.022kW×0.5h=0.275kWh+0.011kWh=0.286kWh⋯⋯⋯⋯⋯⋯1分
