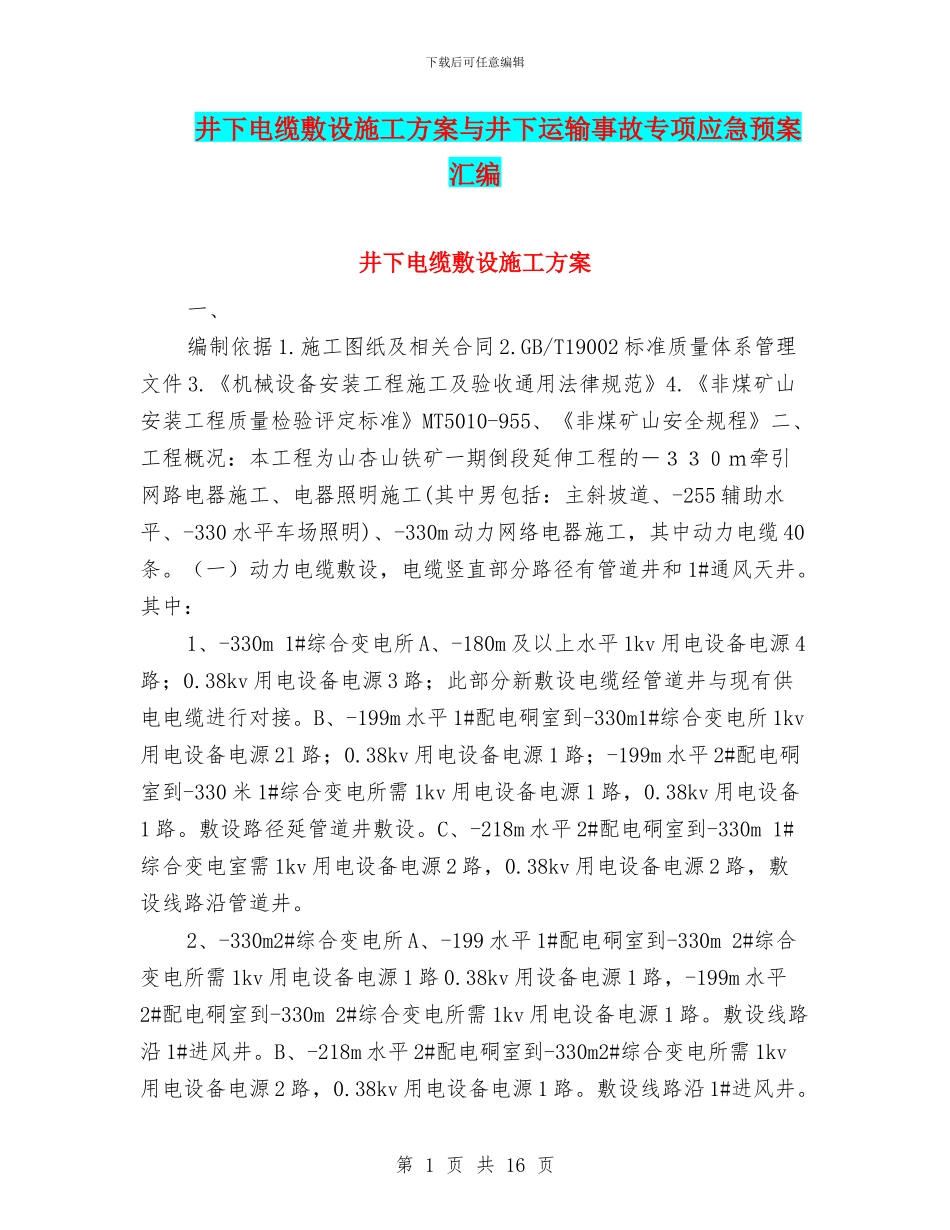

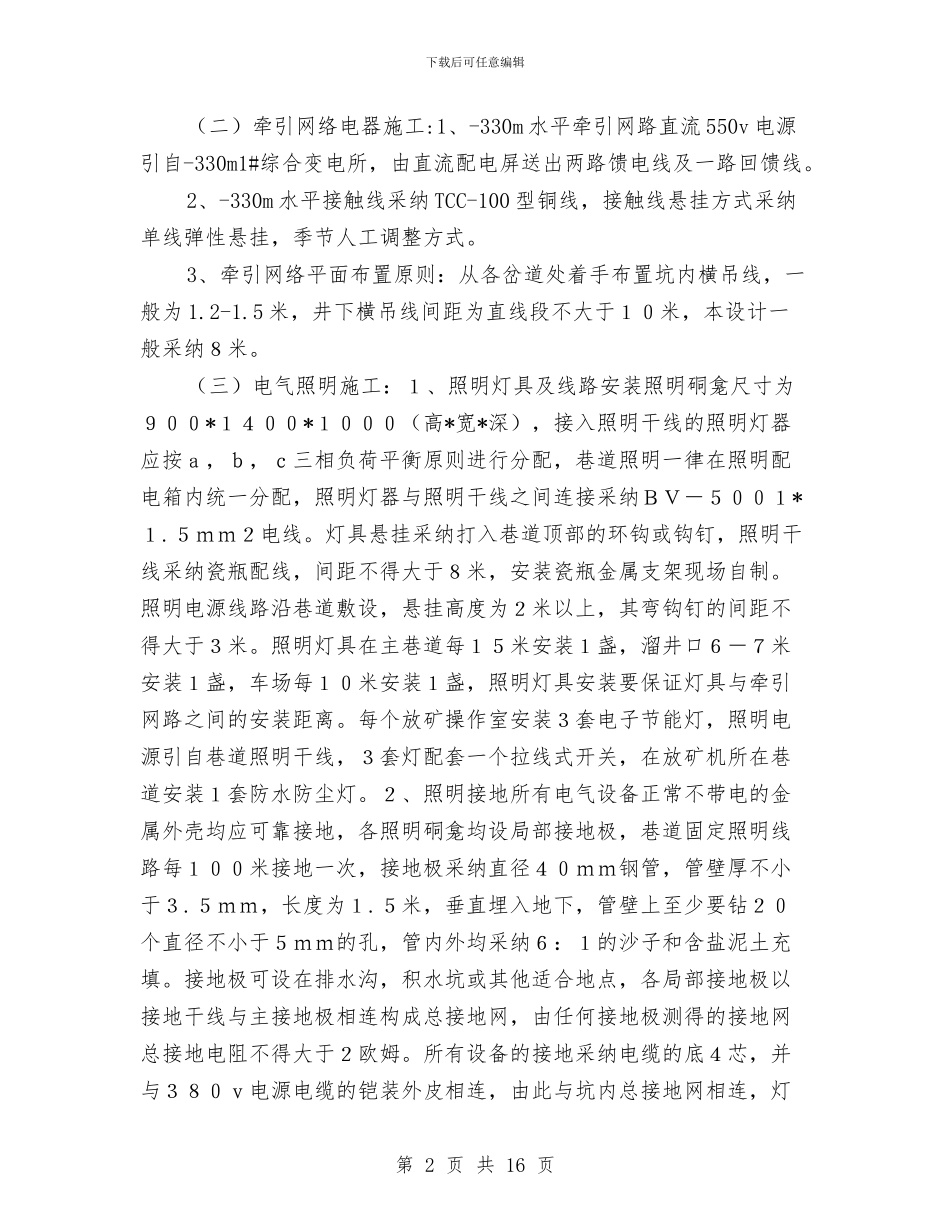

下载后可任意编辑井下电缆敷设施工方案与井下运输事故专项应急预案汇编井下电缆敷设施工方案一、编制依据1.施工图纸及相关合同2.GB/T19002标准质量体系管理文件3.《机械设备安装工程施工及验收通用法律规范》4.《非煤矿山安装工程质量检验评定标准》MT5010-955、《非煤矿山安全规程》二、工程概况：本工程为山杏山铁矿一期倒段延伸工程的－３３０ｍ牵引网路电器施工、电器照明施工(其中男包括：主斜坡道、-255辅助水平、-330水平车场照明)、-330m动力网络电器施工，其中动力电缆40条。（一）动力电缆敷设，电缆竖直部分路径有管道井和1#通风天井。其中：1、-330m1#综合变电所A、-180m及以上水平1kv用电设备电源4路；0.38kv用电设备电源3路；此部分新敷设电缆经管道井与现有供电电缆进行对接。B、-199m水平1#配电硐室到-330m1#综合变电所1kv用电设备电源2l路；0.38kv用电设备电源1路；-199m水平2#配电硐室到-330米1#综合变电所需1kv用电设备电源1路，0.38kv用电设备1路。敷设路径延管道井敷设。C、-218m水平2#配电硐室到-330m1#综合变电室需1kv用电设备电源2路，0.38kv用电设备电源2路，敷设线路沿管道井。2、-330m2#综合变电所A、-199水平1#配电硐室到-330m2#综合变电所需1kv用电设备电源1路0.38kv用设备电源1路，-199m水平2#配电硐室到-330m2#综合变电所需1kv用电设备电源1路。敷设线路沿1#进风井。B、-218m水平2#配电硐室到-330m2#综合变电所需1kv用电设备电源2路，0.38kv用电设备电源1路。敷设线路沿1#进风井。第1页共16页下载后可任意编辑（二）牵引网络电器施工:1、-330m水平牵引网路直流550v电源引自-330m1#综合变电所，由直流配电屏送出两路馈电线及一路回馈线。2、-330m水平接触线采纳TCC-100型铜线，接触线悬挂方式采纳单线弹性悬挂，季节人工调整方式。3、牵引网络平面布置原则：从各岔道处着手布置坑内横吊线，一般为1.2-1.5米，井下横吊线间距为直线段不大于１０米，本设计一般采纳８米。（三）电气照明施工：１、照明灯具及线路安装照明硐龛尺寸为９００*１４００*１０００（高*宽*深），接入照明干线的照明灯器应按ａ，ｂ，ｃ三相负荷平衡原则进行分配，巷道照明一律在照明配电箱内统一分配，照明灯器与照明干线之间连接采纳ＢＶ－５００１*１.５ｍｍ２电线。灯具悬挂采纳打入巷道顶部的环钩或钩钉，照明干线采纳瓷瓶配线，间距不得大于８米，安装瓷瓶金属支架现场自制。照明电源线路沿巷道敷设，悬挂高度为２米以上，其弯钩钉的间距不得大于３米。照明灯具在主巷道每１５米安装１盏，溜井口６－７米安装１盏，车场每１０米安装１盏，照明灯具安装要保证灯具与牵引网路之间的安装距离。每个放矿操作室安装３套电子节能灯，照明电源引自巷道照明干线，３套灯配套一个拉线式开关，在放矿机所在巷道安装１套防水防尘灯。２、照明接地所有电气设备正常不带电的金属外壳均应可靠接地，各照明硐龛均设局部接地极，巷道固定照明线路每１００米接地一次，接地极采纳直径４０ｍｍ钢管，管壁厚不小于３.５ｍｍ，长度为１.５米，垂直埋入地下，管壁上至少要钻２０个直径不小于５ｍｍ的孔，管内外均采纳６：１的沙子和含盐泥土充填。接地极可设在排水沟，积水坑或其他适合地点，各局部接地极以接地干线与主接地极相连构成总接地网，由任何接地极测得的接地网总接地电阻不得大于２欧姆。所有设备的接地采纳电缆的底４芯，并与３８０ｖ电源电缆的铠装外皮相连，由此与坑内总接地网相连，灯第2页共16页下载后可任意编辑具金属外壳采纳第四根绝缘导线接地。接地干线与接地极连接要焊牢，导线与干线的连接为焊接。2根MYJV32-8.7/10kV3*240煤矿用交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆从地面110KV变电所10KV母线引出，经主斜井井筒敷设至井下主变电所，每根长度约1500m；1根MYJV42-8.7/10kV3*50煤矿用交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆从地面110KV变电所10KV母线引出，经主斜井井筒敷设至井下主变电所，长度约1500m；2根MYJV42-8.7/10kV3*50煤矿用交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆从地面主斜井井口房应急排水泵高压开关柜引出内接至井下主变电所，每...
