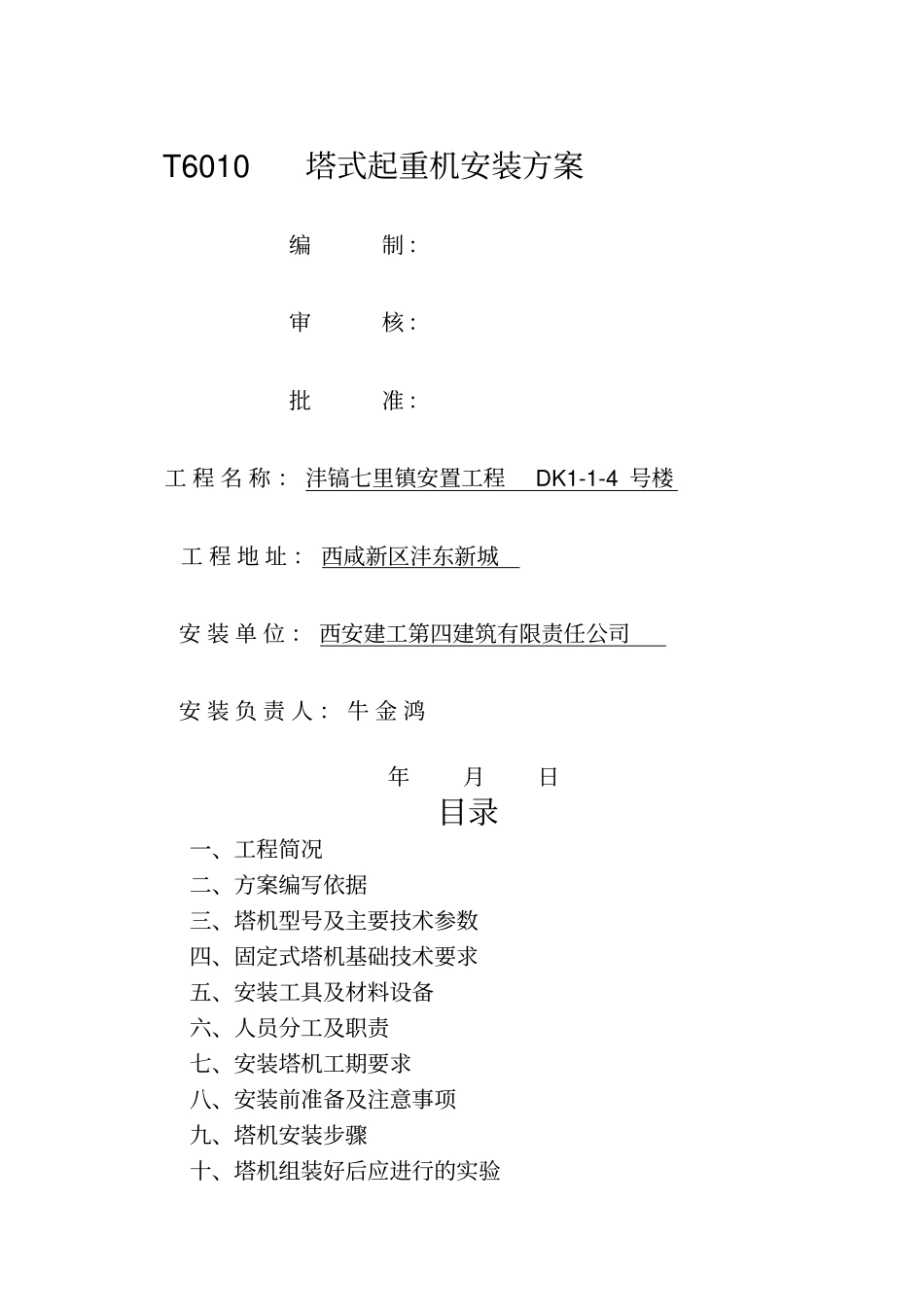

中联重科塔机安装方案_第1页
1/17

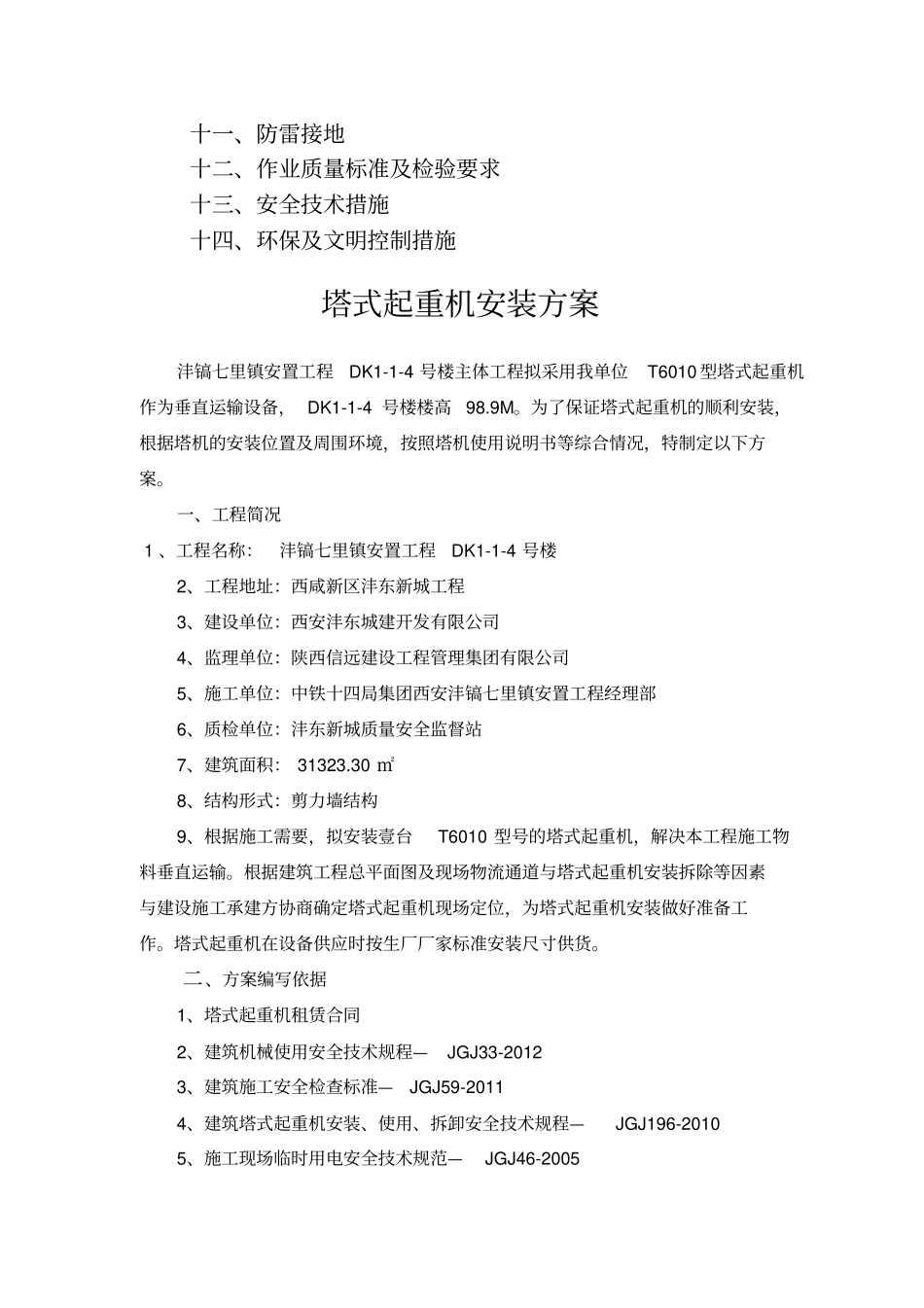

中联重科塔机安装方案_第2页
2/17

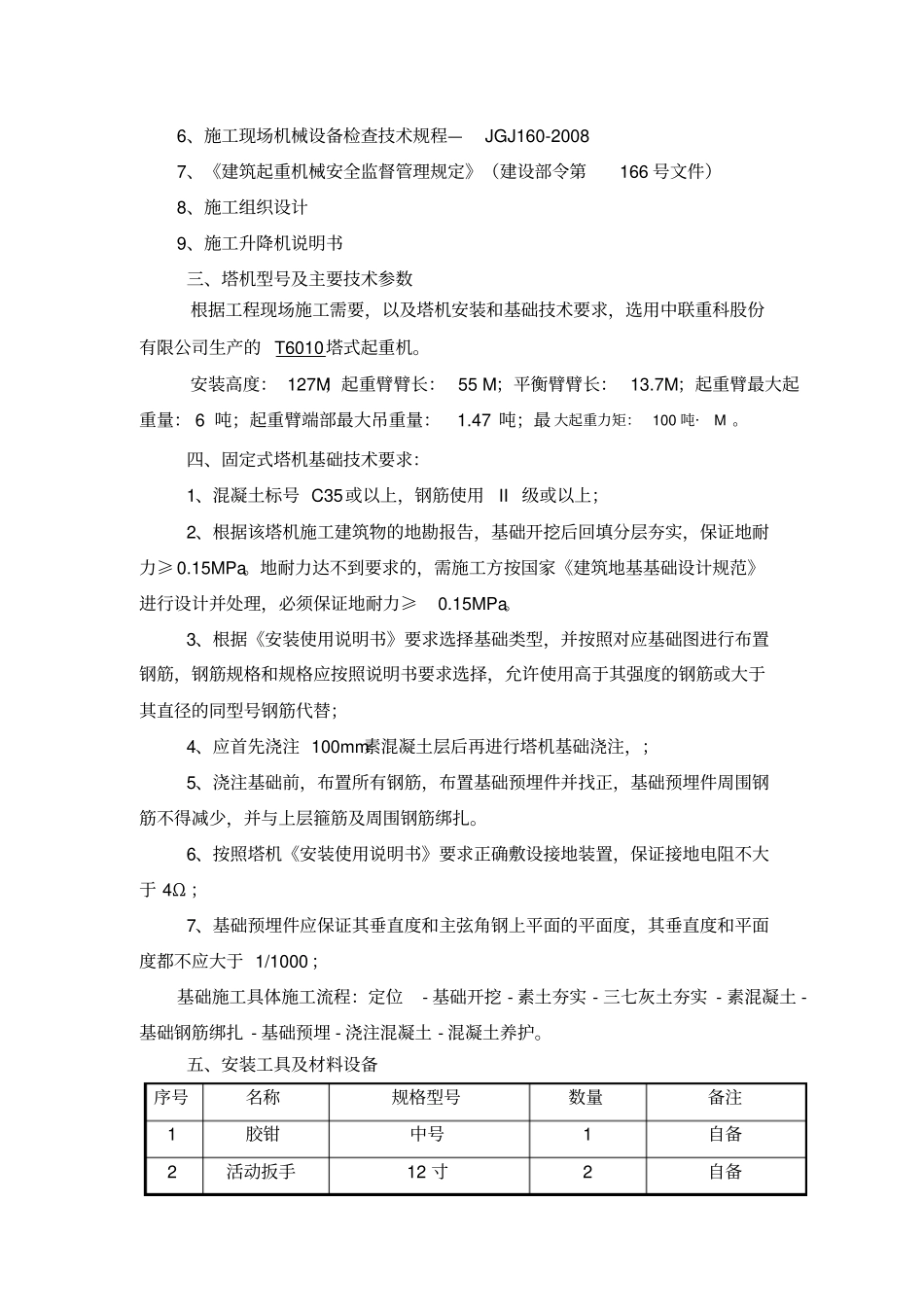

中联重科塔机安装方案_第3页
3/17
T6010塔式起重机安装方案编制:审核:批准:工程名称:沣镐七里镇安置工程DK1-1-4号楼工程地址:西咸新区沣东新城安装单位:西安建工第四建筑有限责任公司安装负责人:牛金鸿年月日目录一、工程简况二、方案编写依据三、塔机型号及主要技术参数四、固定式塔机基础技术要求五、安装工具及材料设备六、人员分工及职责七、安装塔机工期要求八、安装前准备及注意事项九、塔机安装步骤十、塔机组装好后应进行的实验十一、防雷接地十二、作业质量标准及检验要求十三、安全技术措施十四、环保及文明控制措施塔式起重机安装方案沣镐七里镇安置工程DK1-1-4号楼主体工程拟采用我单位T6010型塔式起重机作为垂直运输设备,DK1-1-4号楼楼高98.9M。为了保证塔式起重机的顺利安装,根据塔机的安装位置及周围环境,按照塔机使用说明书等综合情况,特制定以下方案。一、工程简况1、工程名称:沣镐七里镇安置工程DK1-1-4号楼2、工程地址:西咸新区沣东新城工程3、建设单位:西安沣东城建开发有限公司4、监理单位:陕西信远建设工程管理集团有限公司5、施工单位:中铁十四局集团西安沣镐七里镇安置工程经理部6、质检单位:沣东新城质量安全监督站7、建筑面积:31323.30㎡8、结构形式:剪力墙结构9、根据施工需要,拟安装壹台T6010型号的塔式起重机,解决本工程施工物料垂直运输。根据建筑工程总平面图及现场物流通道与塔式起重机安装拆除等因素与建设施工承建方协商确定塔式起重机现场定位,为塔式起重机安装做好准备工作。塔式起重机在设备供应时按生厂厂家标准安装尺寸供货。二、方案编写依据1、塔式起重机租赁合同2、建筑机械使用安全技术规程—JGJ33-20123、建筑施工安全检查标准—JGJ59-20114、建筑塔式起重机安装、使用、拆卸安全技术规程—JGJ196-20105、施工现场临时用电安全技术规范—JGJ46-20056、施工现场机械设备检查技术规程—JGJ160-20087、《建筑起重机械安全监督管理规定》(建设部令第166号文件)8、施工组织设计9、施工升降机说明书三、塔机型号及主要技术参数根据工程现场施工需要,以及塔机安装和基础技术要求,选用中联重科股份有限公司生产的T6010塔式起重机。安装高度:127M;起重臂臂长:55M;平衡臂臂长:13.7M;起重臂最大起重量:6吨;起重臂端部最大吊重量:1.47吨;最大起重力矩:100吨·M。四、固定式塔机基础技术要求:1、混凝土标号C35或以上,钢筋使用II级或以上;2、根据该塔机施工建筑物的地勘报告,基础开挖后回填分层夯实,保证地耐力≥0.15MPa。地耐力达不到要求的,需施工方按国家《建筑地基基础设计规范》进行设计并处理,必须保证地耐力≥0.15MPa。3、根据《安装使用说明书》要求选择基础类型,并按照对应基础图进行布置钢筋,钢筋规格和规格应按照说明书要求选择,允许使用高于其强度的钢筋或大于其直径的同型号钢筋代替;4、应首先浇注100mm素混凝土层后再进行塔机基础浇注,;5、浇注基础前,布置所有钢筋,布置基础预埋件并找正,基础预埋件周围钢筋不得减少,并与上层箍筋及周围钢筋绑扎。6、按照塔机《安装使用说明书》要求正确敷设接地装置,保证接地电阻不大于4Ω;7、基础预埋件应保证其垂直度和主弦角钢上平面的平面度,其垂直度和平面度都不应大于1/1000;基础施工具体施工流程:定位-基础开挖-素土夯实-三七灰土夯实-素混凝土-基础钢筋绑扎-基础预埋-浇注混凝土-混凝土养护。五、安装工具及材料设备序号名称规格型号数量备注1胶钳中号1自备2活动扳手12寸2自备3呆头扳手17—192自备4梅花扳手12—192自备5呆头扳手M242自备6十字螺丝刀75×51自备7一字螺丝刀75×51自备8内六角扳手5-6各1自备9内六角扳手101自备10六角套筒扳手4自备11呆头扳手M362自备12大锤12磅1自备13小锤4磅4自备14撬棍φ25×9002自备15卡环、绳卡φ20配套自备16吊索φ16×2m1根自备17吊索φ16×6m4根自备18吊索φ12×3m2根自备19综绳φ16×30m1根自备20电工工具093011套自备21安全帽GB2811—2812—898自备22安全带GB6095—8520—318自备23汽车吊25t124运输汽车厂家发货至工地六、人员分工及职责1、安装负责人:牛金鸿证号:0100423职责:a)是安装作业的技术、质量、安全、进度...
