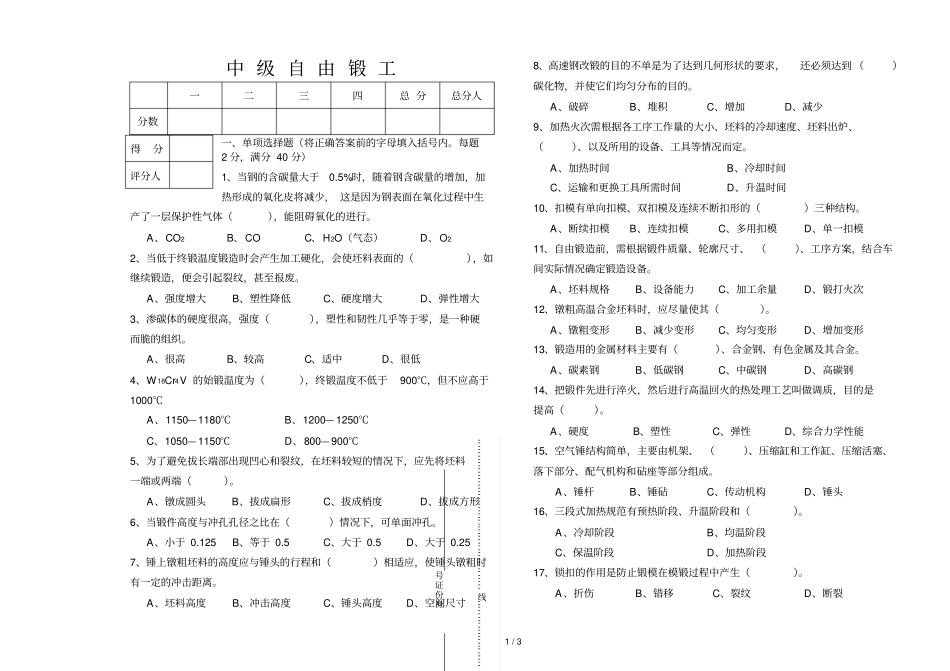

1/3中级自由锻工一二三四总分总分人分数一、单项选择题（将正确答案前的字母填入括号内。每题2分，满分40分）1、当钢的含碳量大于0.5%时，随着钢含碳量的增加，加热形成的氧化皮将减少，这是因为钢表面在氧化过程中生产了一层保护性气体（），能阻碍氧化的进行。A、CO2B、COC、H2O（气态）D、O22、当低于终锻温度锻造时会产生加工硬化，会使坯料表面的（），如继续锻造，便会引起裂纹，甚至报废。A、强度增大B、塑性降低C、硬度增大D、弹性增大3、渗碳体的硬度很高，强度（），塑性和韧性几乎等于零，是一种硬而脆的组织。A、很高B、较高C、适中D、很低4、W18Cr4V的始锻温度为（），终锻温度不低于900℃，但不应高于1000℃A、1150—1180℃B、1200—1250℃C、1050—1150℃D、800—900℃5、为了避免拔长端部出现凹心和裂纹，在坯料较短的情况下，应先将坯料一端或两端（）。A、镦成圆头B、拔成扁形C、拔成梢度D、拔成方形6、当锻件高度与冲孔孔径之比在（）情况下，可单面冲孔。A、小于0.125B、等于0.5C、大于0.5D、大于0.257、锤上镦粗坯料的高度应与锤头的行程和（）相适应，使锤头镦粗时有一定的冲击距离。A、坯料高度B、冲击高度C、锤头高度D、空间尺寸8、高速钢改锻的目的不单是为了达到几何形状的要求，还必须达到（）碳化物，并使它们均匀分布的目的。A、破碎B、堆积C、增加D、减少9、加热火次需根据各工序工作量的大小、坯料的冷却速度、坯料出炉、（）、以及所用的设备、工具等情况而定。A、加热时间B、冷却时间C、运输和更换工具所需时间D、升温时间10、扣模有单向扣模、双扣模及连续不断扣形的（）三种结构。A、断续扣模B、连续扣模C、多用扣模D、单一扣模11、自由锻造前，需根据锻件质量、轮廓尺寸、（）、工序方案，结合车间实际情况确定锻造设备。A、坯料规格B、设备能力C、加工余量D、锻打火次12、镦粗高温合金坯料时，应尽量使其（）。A、镦粗变形B、减少变形C、均匀变形D、增加变形13、锻造用的金属材料主要有（）、合金钢、有色金属及其合金。A、碳素钢B、低碳钢C、中碳钢D、高碳钢14、把锻件先进行淬火，然后进行高温回火的热处理工艺叫做调质，目的是提高（）。A、硬度B、塑性C、弹性D、综合力学性能15、空气锤结构简单，主要由机架、（）、压缩缸和工作缸、压缩活塞、落下部分、配气机构和砧座等部分组成。A、锤杆B、锤砧C、传动机构D、锤头16、三段式加热规范有预热阶段、升温阶段和（）。A、冷却阶段B、均温阶段C、保温阶段D、加热阶段17、锁扣的作用是防止锻模在模锻过程中产生（）。A、折伤B、错移C、裂纹D、断裂得分评分人身份证号---------------------线-----------------------------------------------2/318、含碳量为0.77%的钢称为（）。A、亚共析钢B、过共析钢C、共析钢D、工业纯铁19、对于轴承钢锻件应进行（），或先进行正火处理，后进行球化处理。A、正火处理B、球化处理C、调质处理D、退火处理20、对于亚共析钢锻件多采用正火处理，因为它在（）所需时间比退火短。A、冷却时B、保温时C、加热时D、升温时二、判断题（正确的在括号内划“√”，错误的在括号内划“×”。每题1分，满分20分）（）1、钢加热后内部组织的变化会引起力学性能的变化。（）2、钢的始锻温度和终锻温度之间的一段温度区间被称为钢的锻造温度范围。（）3、金属在加热过程中可能产生的缺陷有：氧化、还原、退碳、过热、过烧及内部裂纹等。（）4、拔长的作用在于使坯料增大水平尺寸，去除氧化皮。（）5、较低的锻造比才能破碎工具钢中的碳化物。（）6、铁素体不锈钢的晶粒在加热中易长大，加热时温度不可过高，尽量缩短高温下的保温时间。（）7、金属对热量的传导能力叫做导电性。（）8、钢坯的始锻温度比同钢种的钢锭始锻温度要高20℃—50℃。（）9、影响氧化的因素主要有：炉火成分、加热温度、加热时间和钢的化学成分等。（）10、砧子上的氧化皮无关紧要，不影响生产和工具的使用。（）11、高速钢中碳化物粗大和不均匀分布的现象可以通过热处理使之得到改善。（）12、镦粗工序的始锻温度应比拔长工序的始锻温度高，应该取该钢种允许的最高始锻温度。（）13、钢的加热时间特...
