管道连接方式汇总课件VIP免费

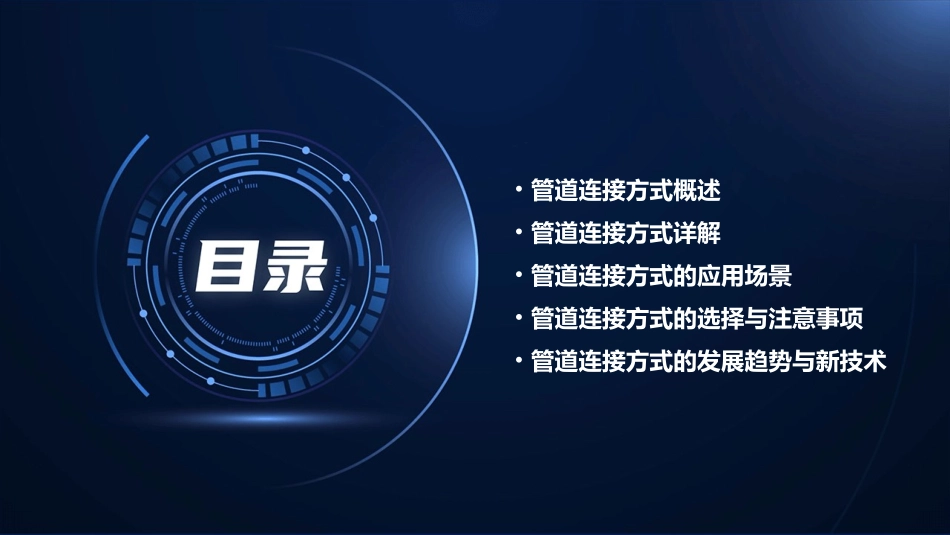

管道连接方式汇总课件•管道连接方式概述•管道连接方式详解•管道连接方式的应用场景•管道连接方式的选择与注意事项•管道连接方式的发展趋势与新技术管道连接方式概述01管道连接方式是指将两个管道段或管道组件连接在一起的方式。定义根据不同的分类标准，管道连接方式可以分为多种类型，如根据连接方式可分为螺纹连接、法兰连接、焊接连接等；根据材料可分为金属管道连接和非金属管道连接等。分类定义与分类保证流体输送的连续性和密封性管道连接方式的选择直接影响到管道系统的可靠性和安全性，正确的连接方式可以保证流体的连续输送和密封性，防止泄漏和污染。影响管道系统的寿命和稳定性不同的连接方式对管道系统的寿命和稳定性有不同的影响，如焊接连接的管道具有较高的强度和稳定性，而螺纹连接的管道可能存在松动和脱落的风险。连接方式的重要性根据流体性质选择对于输送不同性质的流体，应选择适当的连接方式，以保证流体的密封性和稳定性。例如，对于高压流体，应选择强度较高的焊接或法兰连接；对于腐蚀性流体，应选择耐腐蚀的非金属管道连接。根据管道系统要求选择根据管道系统的要求，如耐压、耐温、耐腐蚀等要求，选择符合要求的连接方式。同时，还需考虑安装和维护的便利性，尽量选择易于安装和维护的连接方式。根据材料选择根据管道材料的不同，可以选择不同的连接方式。例如，金属管道可以选择焊接、法兰或螺纹连接，而非金属管道则可以选择胶粘、热熔或承插连接等。连接方式的选用原则管道连接方式详解02总结词通过熔融金属将两段管道连接起来的工艺。详细描述对接焊接是一种常见的管道连接方式，适用于各种材质的管道，如碳钢、不锈钢、铜等。在焊接过程中，需要将两段管道的端面打磨干净，然后使用焊接设备将熔融的金属填充到两管之间的缝隙中，形成紧密的连接。对接焊接通过在管道的一端插入另一根管道的承口，然后进行焊接的工艺。总结词承插焊接主要用于大直径管道或无法对齐的小直径管道连接。承口通常采用与管道相同的材料制成，焊接时需要使用特殊的焊接设备和技术，以确保连接的稳定性和可靠性。详细描述承插焊接总结词通过加热管道端部使其熔化，然后将其压在一起形成连接的工艺。详细描述热熔连接适用于塑料管道，如PVC、PE等。在连接时，需要使用热熔机将管道端部加热至熔化状态，然后迅速将两个熔化的端部压在一起，使其冷却固化形成连接。这种连接方式具有较高的强度和耐久性。热熔连接VS通过通电加热两个电极，将它们压在管道的端部进行连接的工艺。详细描述电熔连接主要用于塑料管道的连接，如聚乙烯管道。在连接时，需要将两个电极分别压在管道的两个端部上，然后通过通电加热使两个电极之间的管道端部熔化，冷却后形成连接。这种连接方式具有快速、可靠的特点。总结词电熔连接通过金属卡套将管道紧密固定在一起的工艺。卡套连接主要用于金属管道的连接，如碳钢管、不锈钢管等。在连接时，需要将金属卡套套在其中一个管道上，然后将另一个管道插入卡套中，用螺母或螺栓固定卡套，使其紧紧地固定在两个管道上。这种连接方式具有安装简便、可靠性高的优点。总结词详细描述卡套连接法兰连接通过将两个法兰盘用螺栓或螺柱连接在一起，然后将管道插入法兰中进行固定的工艺。总结词法兰连接广泛应用于各种类型的管道连接，尤其适用于需要承受较大压力和振动的场合。在连接时，需要将两个法兰盘用螺栓或螺柱固定在一起，然后将管道插入到法兰中，用螺栓或螺柱进一步紧固，以确保连接的稳定性和可靠性。详细描述总结词通过将两个带有螺纹的管道端部旋紧在一起进行连接的工艺。要点一要点二详细描述螺纹连接是最常见的管道连接方式之一，适用于各种材质和直径的管道。在连接时，需要将两个带有螺纹的管道端部分别旋紧在一起，以确保连接的紧密性和稳定性。这种连接方式具有安装简便、可靠性高的优点。螺纹连接总结词通过快速插拔的方式将两个管道连接在一起的工艺。详细描述快速接头连接主要用于需要频繁拆卸的场合，如实验室、工业生产线等。在连接时，需要将一个管道插入到快速接头中，然后用另一个快速接头将其固定在一起。这种连接方式具有快速、...
