低应变反射波法课件VIP免费

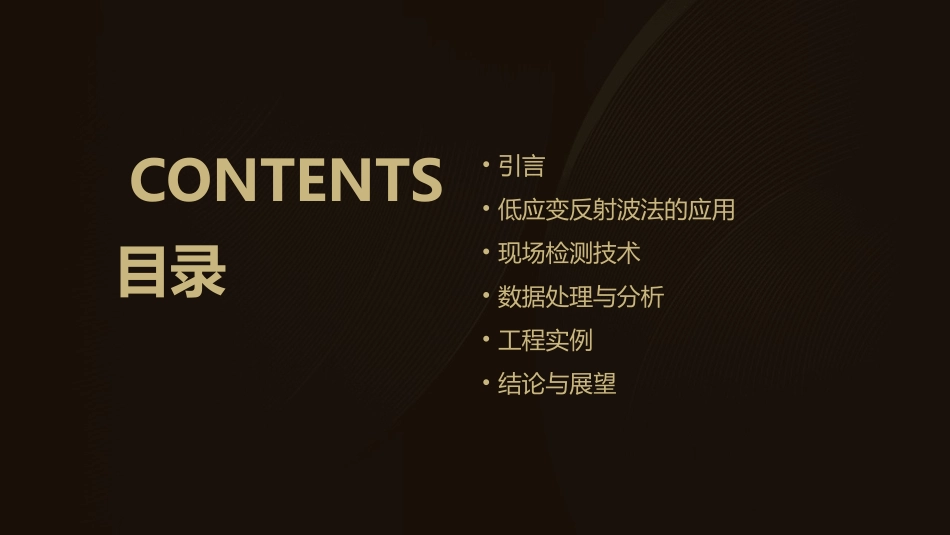

低应变反射波法课件目录•引言•低应变反射波法的应用•现场检测技术•数据处理与分析•工程实例•结论与展望CONTENTS01引言CHAPTER介绍低应变反射波法的原理、应用及实践操作。随着工程建设的快速发展，桩基检测需求日益增加，低应变反射波法作为一种简便、有效的桩基检测方法，在工程实践中得到广泛应用。目的和背景背景目的低应变反射波法的原理基本原理低应变反射波法基于一维弹性杆波动理论，通过在桩顶施加激振信号，检测桩身各层界面的反射波，以此判断桩身完整性。关键概念包括弹性波传播、波动方程、反射与透射等。适用范围适用于各类混凝土桩和钢桩的完整性检测，尤其适用于长桩和复杂桩。02低应变反射波法的应用CHAPTER低应变反射波法适用于检测混凝土桩的桩身完整性，包括桩身断裂、裂缝、空洞等缺陷。检测桩身完整性评估桩身承载力检测桩基承载力通过分析反射波的波形和传播规律，可以对桩身的承载能力进行评估，为工程设计和施工提供依据。低应变反射波法还可以用于检测桩基的承载力，了解桩基的沉降和变形情况，确保桩基的安全稳定。030201适用范围低应变反射波法具有无损、快速、简便等优点，能够大面积地对桩基进行检测，且对桩身不会造成破坏。同时，该方法能够提供较为准确的桩身完整性信息和承载力评估。优点低应变反射波法的检测结果受多种因素影响，如桩身材料特性、桩长、桩径比等，可能导致检测结果出现误差。此外，对于一些特殊类型的桩基，如扩基桩、嵌岩桩等，低应变反射波法的适用性可能受到限制。缺点优缺点分析在桥梁工程中，低应变反射波法被广泛应用于桩基检测，通过对桩身的完整性进行检测，确保桥梁的安全稳定。桥梁工程在建筑工程中，低应变反射波法可以对桩基进行质量检测和评估，为建筑工程的安全和质量提供保障。建筑工程在高速公路工程中，低应变反射波法可以对高速公路的路基和桥涵的桩基进行检测，确保高速公路的安全畅通。高速公路工程应用实例03现场检测技术CHAPTER传感器数据采集仪激振设备辅助工具检测设备01020304用于采集桩身内力的变化信号，通常选用加速度型传感器。用于接收传感器信号并进行处理，将信号转换为可分析的数据。用于产生激振力，使桩身产生振动，如敲击锤或激振器。包括信号线、连接线、支架等，用于连接设备和固定传感器。准备工作确定检测目的、了解桩身情况、选择合适的传感器和激振设备等。安装传感器根据桩身形状和尺寸，选择合适的安装位置，并固定传感器。激振测试使用激振设备对桩身进行敲击，使桩身产生振动。数据采集通过数据采集仪采集传感器信号，并记录数据。数据处理对采集的数据进行分析和处理，提取有关桩身状态的信息。结果评估根据分析结果，评估桩身是否存在缺陷或异常。检测步骤注意事项在检测过程中，应确保操作人员和设备安全，避免发生意外事故。在检测前应对传感器进行校准，以确保数据的准确性和可靠性。应考虑环境因素对检测结果的影响，如地面振动、风力等。应对采集的数据进行仔细分析，排除异常数据，并根据实际情况进行结果评估。安全注意事项传感器校准环境影响数据处理04数据处理与分析CHAPTER通过传感器采集原始信号，并进行初步处理，如滤波、放大等。数据采集对采集到的数据进行平滑处理、去除异常值等操作，以提高数据质量。数据预处理根据实际情况，筛选出有效数据，排除干扰和异常数据。数据筛选将采集到的数据转换为可用于分析的格式或参数。数据转换数据处理流程对波形数据进行时间域内的分析，如峰值、谷值、周期等参数的测量。时域分析将波形数据进行频谱分析，提取各频率成分及其对应的振幅和相位信息。频域分析利用已知的理论波形对实测波形进行拟合，以提取有关结构物的参数。波形拟合根据实测波形和已知模型参数，反演结构物的实际参数和状态。反演分析数据分析方法选取具有代表性的实际工程案例，进行数据处理和分析，并给出相应的解释和结论。实际工程案例通过模拟数据验证数据处理和分析方法的正确性和有效性，并与实际工程数据进行对比和分析。模拟数据实例分析05工程实例CHAPTER总结词高速公路是交通基础设施的重要部分，其安全性和稳定性对于保障交通安全和...
