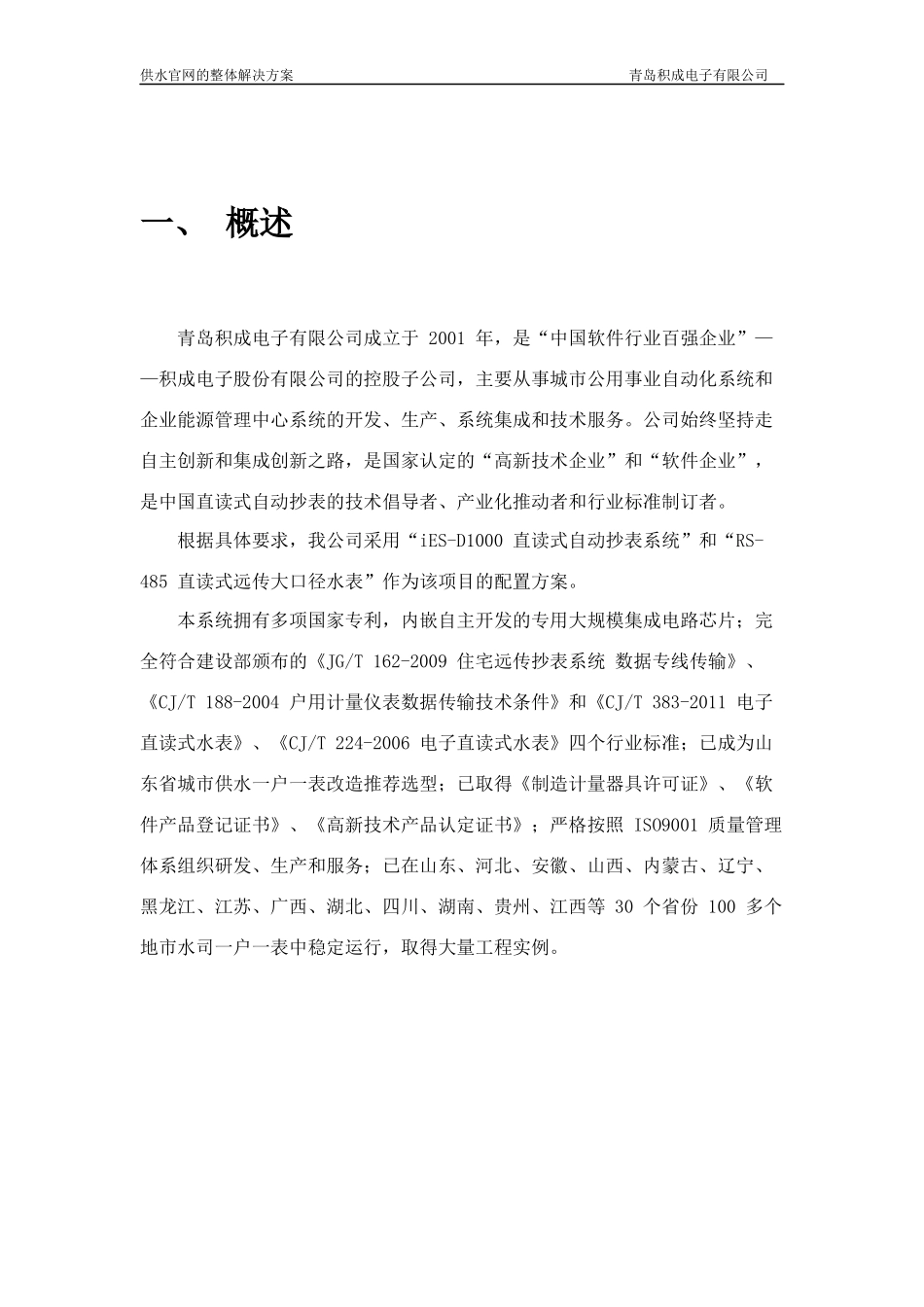

供水官网的整体解决方案青岛积成电子有限公司供水管网的整体解决方案青岛积成电子有限公司供水官网的整体解决方案青岛积成电子有限公司一、概述青岛积成电子有限公司成立于2001年,是“中国软件行业百强企业”——积成电子股份有限公司的控股子公司,主要从事城市公用事业自动化系统和企业能源管理中心系统的开发、生产、系统集成和技术服务。公司始终坚持走自主创新和集成创新之路,是国家认定的“高新技术企业”和“软件企业”,是中国直读式自动抄表的技术倡导者、产业化推动者和行业标准制订者。根据具体要求,我公司采用“iES-D1000直读式自动抄表系统”和“RS-485直读式远传大口径水表”作为该项目的配置方案。本系统拥有多项国家专利,内嵌自主开发的专用大规模集成电路芯片;完全符合建设部颁布的《JG/T162-2009住宅远传抄表系统数据专线传输》、《CJ/T188-2004户用计量仪表数据传输技术条件》和《CJ/T383-2011电子直读式水表》、《CJ/T224-2006电子直读式水表》四个行业标准;已成为山东省城市供水一户一表改造推荐选型;已取得《制造计量器具许可证》、《软件产品登记证书》、《高新技术产品认定证书》;严格按照ISO9001质量管理体系组织研发、生产和服务;已在山东、河北、安徽、山西、内蒙古、辽宁、黑龙江、江苏、广西、湖北、四川、湖南、贵州、江西等30个省份100多个地市水司一户一表中稳定运行,取得大量工程实例。供水官网的整体解决方案青岛积成电子有限公司二、规范标准本方案提供的软硬件设备和技术均符合国家和地方的法律法规,按ISO9001质量保证体系的要求组织生产和提供技术服务,执行最新版本的国际标准、国家标准及行业标准和有关规范,符合环保要求。2.1执行如下标准和规范:JG/T162-2009住宅远传抄表系统数据专线传输CJ/T188-2004户用计量仪表数据传输技术条件CJ/T383-2011电子直读式水表CJ/224-2012电子远传水表GB/T17626电磁兼容试验和测试技术GB4706家用和类似用途电器的安全特殊要求GB/T788.1-2007/ISO40461-1:2005封闭满管道中水流量的测量用冷水水表和热水水表第一部分:规范GB/T2423.21-2008电工电子产品环境试验GB/T2829-2002周期检验计数抽样程序及表GB/T4797.2-2005电工电子产品自然环境条件DL/T698-1999低压电力用户集中抄表系统技术条件ISAS5.4仪表回路图ISAS5.5过程显示用图形符号ISARP55.1数字处理计算机硬件测试ISO8824信息处理系统ISOX.25分组交换数据网供水官网的整体解决方案青岛积成电子有限公司CCITTV.24数据终端设备(DTE)与数据通信设备(DCE)之间的互连电路定义表CCITTV.28非平衡双流互连电路的电气特性NEC美国国家电气法规三、总体方案该系统适用于供水企业远程监测供水管网,工作人员可以在调度中心远程监测全市供水管网的压力及流量情况。科学指挥各水厂启停供水设备,保障供水压力平衡、流量稳定;及时发现和预测爆管事故的发生。供水管网SCADA在线监控系统是水司供水调度管理系统的一个子系统,主要由水司调度中心、通信平台、监测终端、压力变送器和流量仪表组成。通过“iES-D9远程数据监测终端”连续采集供水管网中各种仪表的实时数据,采样现场异常报警信号;实时或者定时把数据、运行状态以及报警信号通过无线方式(GPRS或GMS短信)发送到数据服务器;通过“远程监测管理软件”对现场仪表进行动态监控,对现场异常情况进行及时提醒,并调度人员排查异常情况,同时通过软件的多种分析功能提供各种应用性报表,为降低产销差、做出合理供水管理决策提供强有力的技术支撑。四、系统构成主要软件:操作系统、数据库软件、远程监测系统软件iES-D1000、防火墙软件等。终端设备:远程数据监测终端iES-D9,采用大容量锂电池供电,计供水官网的整体解决方案青岛积成电子有限公司量仪表:直读远传大口径水表(也可采集普通流量计、压力变送器等具有485、脉冲量、模拟量通讯功能的计量仪表)。供水计量监测与管理系统由现场仪表、iES-D9远程数据监测终端、iES-D1000中心主站等部分组成。供水官网的整体解决方案青岛积成电子有限公司4.2现场仪表4.1.1RS-485型光电直读式大口径水表基表品牌:积成基表口径:可以适应从DN50-500的全...
