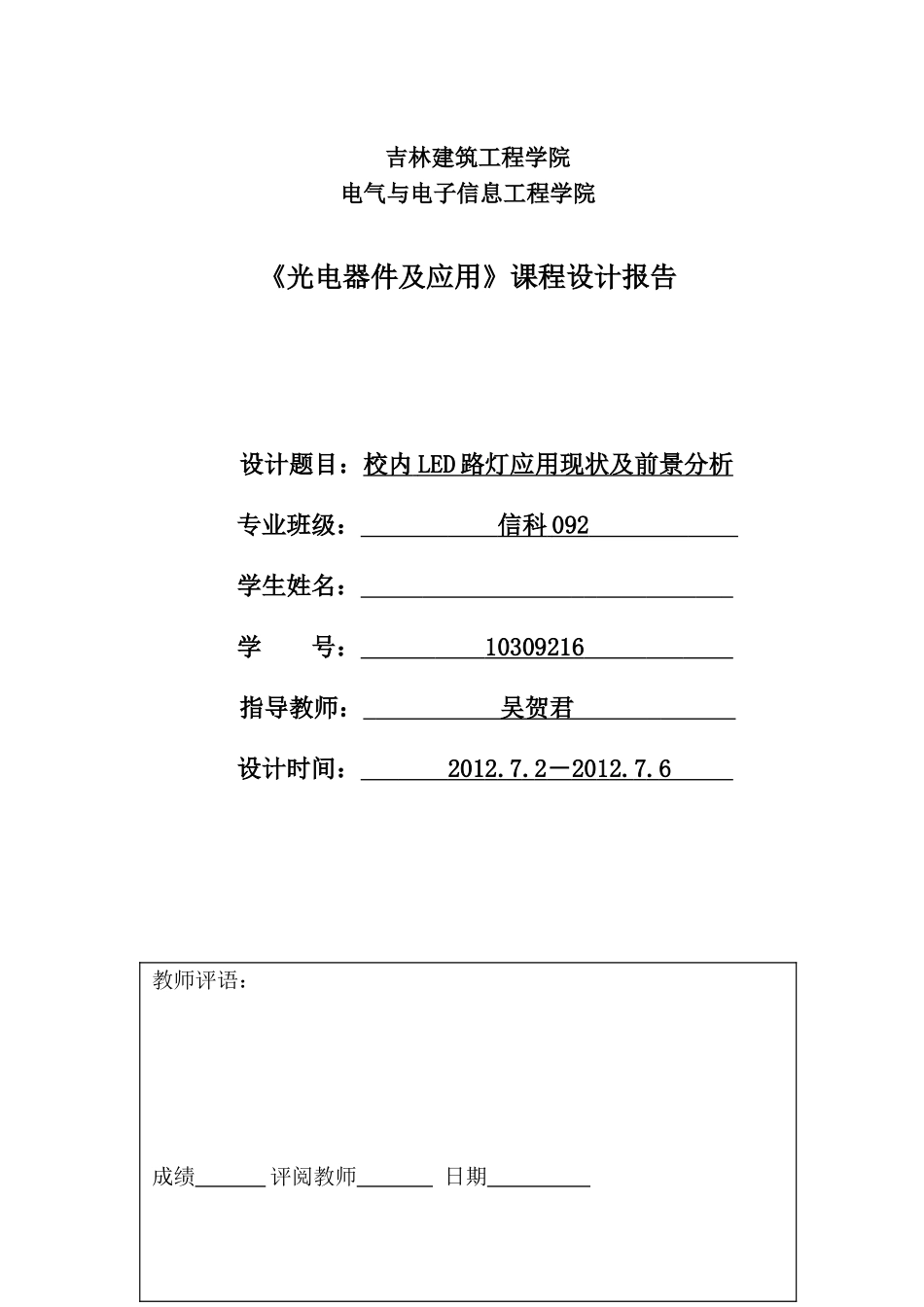

吉林建筑工程学院电气与电子信息工程学院《光电器件及应用》课程设计报告设计题目：校内LED路灯应用现状及前景分析专业班级：信科092学生姓名：学号：10309216指导教师：吴贺君设计时间：2012.7.2－2012.7.6教师评语：成绩评阅教师日期目录第1章LED路灯的工作原理···········································11.1太阳能电池的工作原理·····································11.2LED工作原理············································3第2章LED节能情况·················································4第3章LED路灯投入及存在的问题·····································53.1现在一般配置的太阳能LED路灯大概如下·····················53.2LED路灯存在的问题·······································5第4章前景分析·····················································7第1章LED路灯的工作原理1.1太阳能电池工作原理太阳能电池工作原理的基础是半导体PN结的光生伏打效应。所谓光生伏打效应就是当物体受到光照时，物体内的电荷分布状态发生变化而产生电动势和电流的一种效应。当太阳光或其他光照射半导体的PN结时，就会在PN结的两边出现电压，叫做光生电压。光生伏打效应:当光照射到pn结上时，产生电子--空穴对，在半导体内部P-N结附近生成的载流子没有被复合而到达空间电荷区，受内部电场的吸引，电子流入n区，空穴流入p区，结果使n区储存了过剩的电子，p区有过剩的空穴。它们在p-n结附近形成与势垒方向相反的光生电场。光生电场除了部分抵消势垒电场的作用外，还使p区带正电，N区带负电，在N区和P区之间的薄层就产生电动势，这就是光生伏特效应。当把能量加到纯硅中时（比如以热的形式），它会导致几个电子脱离其共价键并离开原子。每有一个电子离开，就会留下一个空穴。然后，这些电子会在晶格周围四处游荡，寻找另一个空穴来安身。这些电子被称为自由载流子，它们可以运载电流。将纯硅与磷原子混合起来，只需很少的能量即可使磷原子(最外层五个电子)的某个“多余”的电子逸出，当利用磷原子掺杂时，得到的硅被成为N型（“n”表示负电），太阳能电池只有一部分是N型。另一部分硅掺杂的是硼，硼的最外电子层只有三个而不是四个电子，这样可得到P型硅。P型硅中没有自由电子（“p”表示正电），但是有自由空穴。空穴实际是电子离开造成的，因此它们带有相反（正）的电荷。它们像电子一样四处移动。电场是在N型硅和P型硅接触的时候形成的。在交界处，它们确实会混合形成一道屏障，使得N侧的电子越来越难以抵达P侧。最终会达到平衡状态，这样我们就有了一个将两侧分开的电场。这个电场相当于一个二极管，允许（甚至推动）电子从P侧流向N侧，而不是相反。当光以光子的形式撞击太阳能电池时，其能量会使电子空穴对释放出来。每个携带足够能量的光子通常会正好释放一个电子，从而产生一个自由的空穴。如果这发生在离电场足够近的位置，或者自由电子和自由空穴正好在它的影响范围之内，则电场会将电子送到N侧，将空穴送到P侧。这会导致电中性进一步被破坏，如果我们提供一个外部电流通路，则电子会经过该通路，流向它们的原1始侧（P侧），在那里与电场发送的空穴合并，并在流动的过程中做功。只有达到一定的能量——单位为电子伏特（eV），由电池材料（对于晶体硅，约为1.1eV）决定——才能使电子逸出。我们将这个能量值称为材料的带隙能量。如果光子的能量比所需的能量多，则多余的能量会损失掉。在电池顶部采用抗反射涂层，减少硅的反射损失一种提高效率的方法是使用两层或者多层具有不同带隙的不同材料。而带隙较低的材料放在下方，吸收较低能量的光子。这项技术可大大提高效率。这样的电池称为多接面电池，它们可以有多个电...
