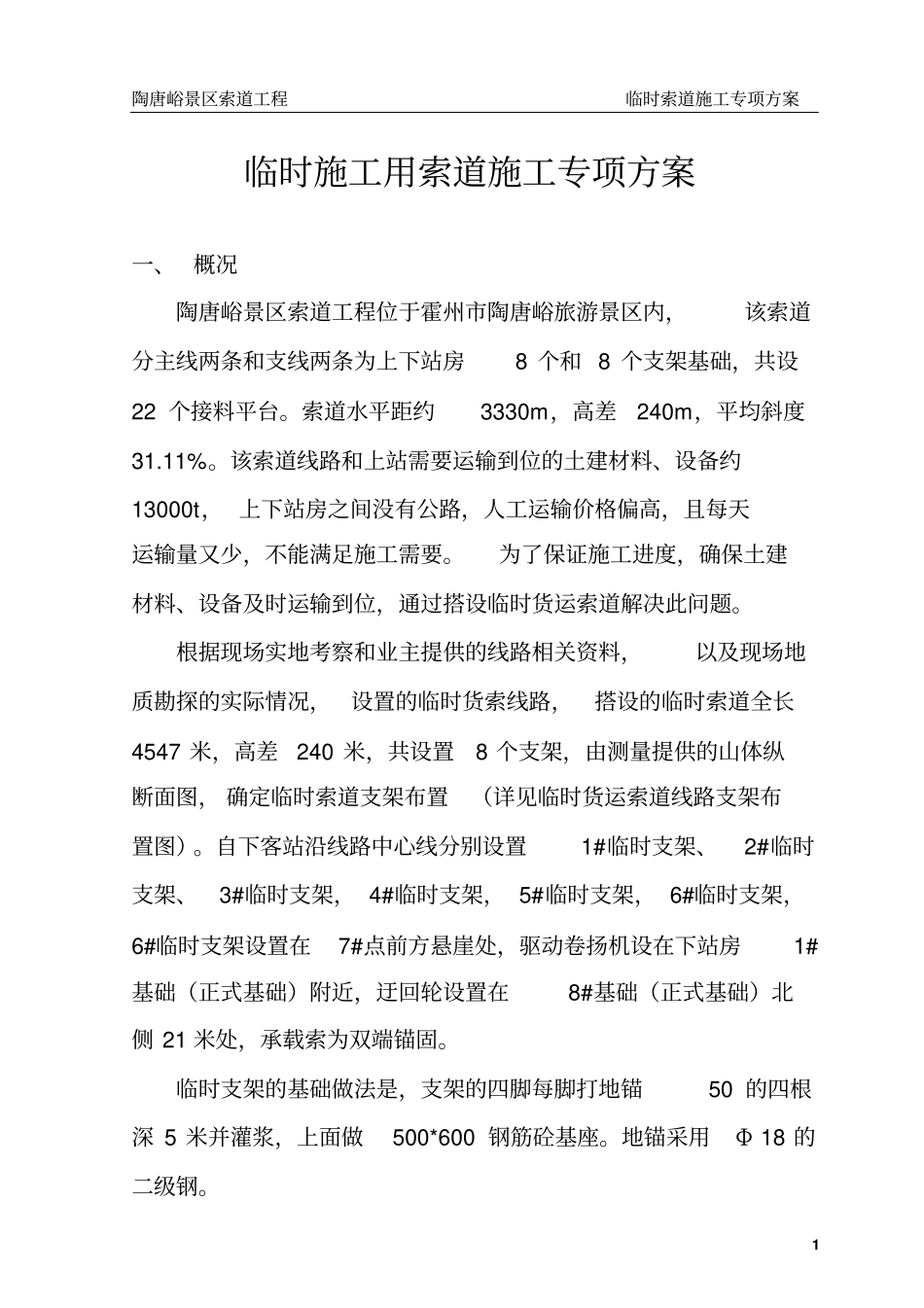

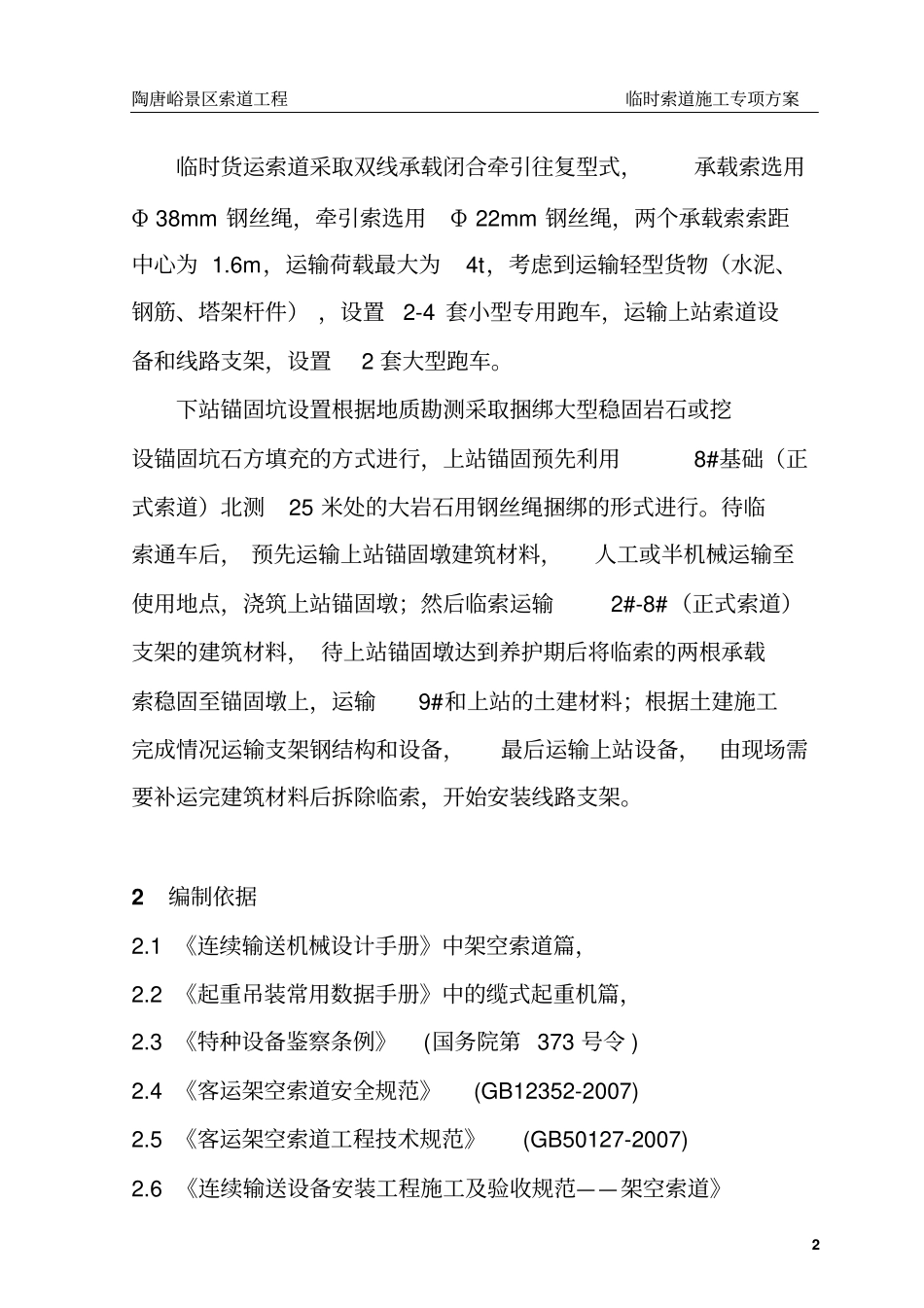

陶唐峪景区索道工程临时索道施工专项方案1临时施工用索道施工专项方案一、概况陶唐峪景区索道工程位于霍州市陶唐峪旅游景区内，该索道分主线两条和支线两条为上下站房8个和8个支架基础，共设22个接料平台。索道水平距约3330m，高差240m，平均斜度31.11%。该索道线路和上站需要运输到位的土建材料、设备约13000t，上下站房之间没有公路，人工运输价格偏高，且每天运输量又少，不能满足施工需要。为了保证施工进度，确保土建材料、设备及时运输到位，通过搭设临时货运索道解决此问题。根据现场实地考察和业主提供的线路相关资料，以及现场地质勘探的实际情况，设置的临时货索线路，搭设的临时索道全长4547米，高差240米，共设置8个支架，由测量提供的山体纵断面图，确定临时索道支架布置（详见临时货运索道线路支架布置图）。自下客站沿线路中心线分别设置1#临时支架、2#临时支架、3#临时支架，4#临时支架，5#临时支架，6#临时支架，6#临时支架设置在7#点前方悬崖处，驱动卷扬机设在下站房1#基础（正式基础）附近，迂回轮设置在8#基础（正式基础）北侧21米处，承载索为双端锚固。临时支架的基础做法是，支架的四脚每脚打地锚50的四根深5米并灌浆，上面做500*600钢筋砼基座。地锚采用Φ18的二级钢。陶唐峪景区索道工程临时索道施工专项方案2临时货运索道采取双线承载闭合牵引往复型式，承载索选用Φ38mm钢丝绳，牵引索选用Φ22mm钢丝绳，两个承载索索距中心为1.6m，运输荷载最大为4t，考虑到运输轻型货物（水泥、钢筋、塔架杆件），设置2-4套小型专用跑车，运输上站索道设备和线路支架，设置2套大型跑车。下站锚固坑设置根据地质勘测采取捆绑大型稳固岩石或挖设锚固坑石方填充的方式进行，上站锚固预先利用8#基础（正式索道）北测25米处的大岩石用钢丝绳捆绑的形式进行。待临索通车后，预先运输上站锚固墩建筑材料，人工或半机械运输至使用地点，浇筑上站锚固墩；然后临索运输2#-8#（正式索道）支架的建筑材料，待上站锚固墩达到养护期后将临索的两根承载索稳固至锚固墩上，运输9#和上站的土建材料；根据土建施工完成情况运输支架钢结构和设备，最后运输上站设备，由现场需要补运完建筑材料后拆除临索，开始安装线路支架。2编制依据2.1《连续输送机械设计手册》中架空索道篇，2.2《起重吊装常用数据手册》中的缆式起重机篇，2.3《特种设备鉴察条例》(国务院第373号令)2.4《客运架空索道安全规范》(GB12352-2007)2.5《客运架空索道工程技术规范》(GB50127-2007)2.6《连续输送设备安装工程施工及验收规范——架空索道》陶唐峪景区索道工程临时索道施工专项方案3(GB50270-98)2.7业主提供的地形图，以及索道的相关资料3临时索道主要参数和计算1.1临时索道主要技术参数1)临时索道线路参数（1）索道平距3300m（2）索道高差240m（3）索道型式双线往复无极式（4）索道运量24t/日.平均（5）工作制度8h/天（6）单件最大运量4t/次（7）小车总重4100kg(自重+最大载荷)（8）小车数量2个/次（9）小车行走轮数量8个2)临时索道技术参数（1）承载索索距1.6m（2）运输最大重量4t（3）下站驱动，5t快速卷扬机，功率75KW，运行速度1m/s（4）承载索采取两端锚固，牵引索采取固定张紧（5）迂回轮直径0.9m（6）临时支架数量6个陶唐峪景区索道工程临时索道施工专项方案43)选择承载索参数（1）结构形式左右捻钢丝绳6×37+1（2）直径Φ36.5mm（3）单位长度重量4.73kg/m（4）最小破断力856KN（5）断面积503mm2（6）承载索锚固型式两点锚固4)选择牵引索参数（1）结构形式左右捻钢丝绳6×37+1（2）直径Φ21.5mm（3）单位长度重量1.63kg/m（4）最小破断力296KN（5）运行速度1m/s（6）牵引索采用固定拉紧方式。（7）驱动机位于下站。5)临时索道线路几何数据支架号支架高度(m)水平距离(m)高差(m)弦倾角(o)备注1#正式基础锚固坑6-339陶唐峪景区索道工程临时索道施工专项方案511015810215104271132028051144202807421515343125246748822011锚固物2534.2计算说明陶唐峪景区索道工程的临时索道方案是根据相关资料以及国内常规临时索道设计方法计算的，详细的计算资料如下：由于临时索道为多跨索道，最大跨距为488m，所以计...
