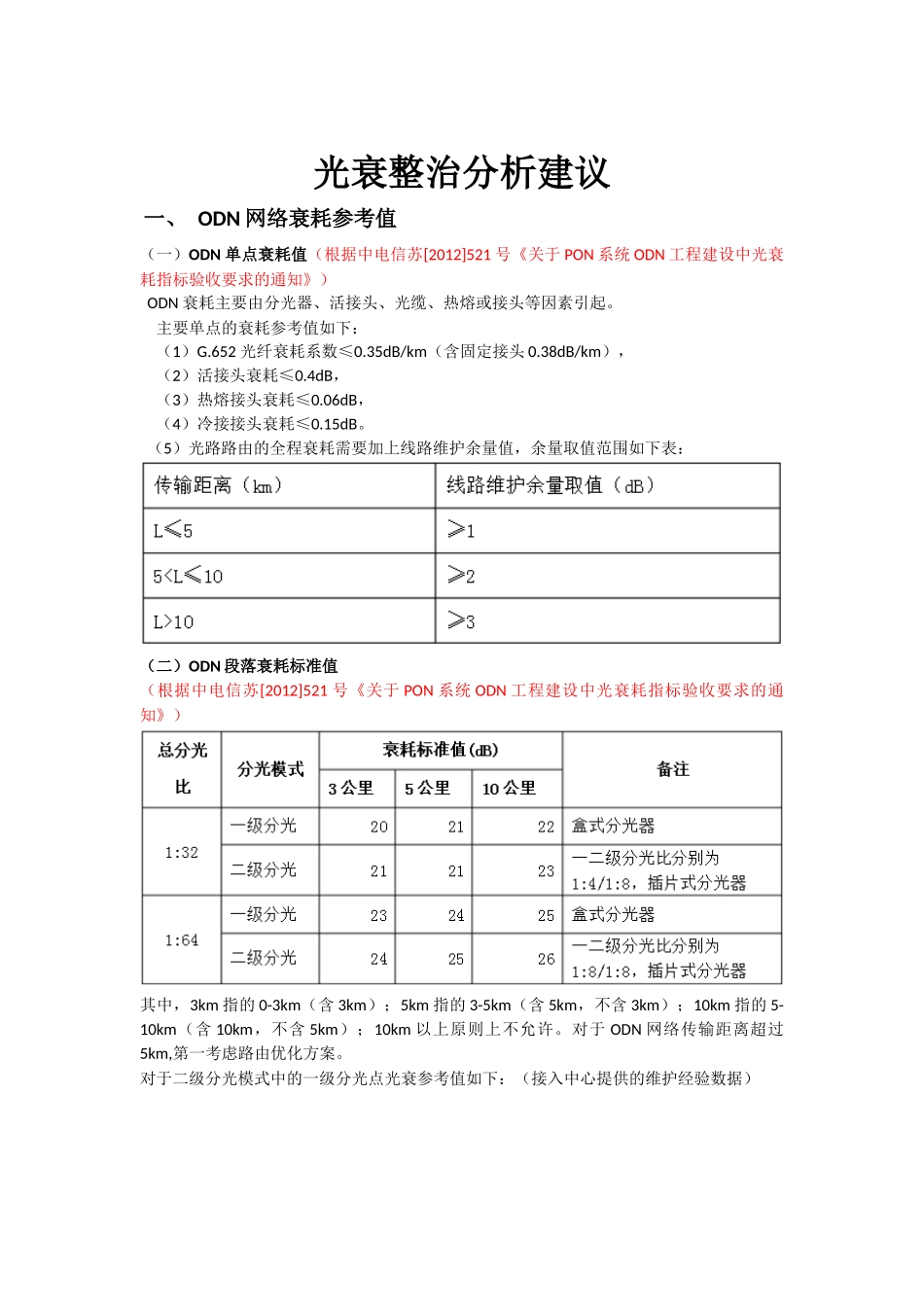

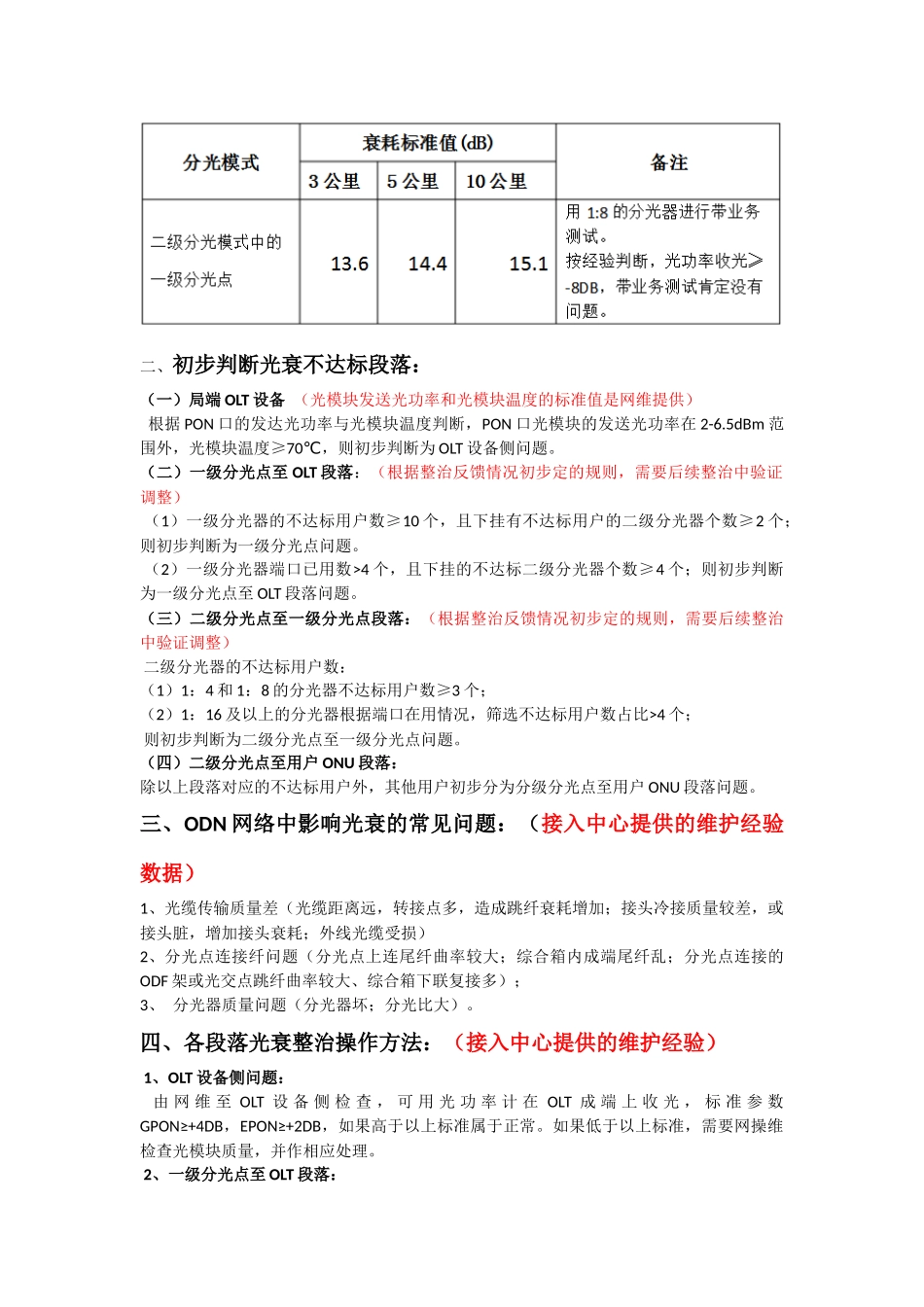

光衰整治分析建议一、ODN网络衰耗参考值（一）ODN单点衰耗值（根据中电信苏[2012]521号《关于PON系统ODN工程建设中光衰耗指标验收要求的通知》）ODN衰耗主要由分光器、活接头、光缆、热熔或接头等因素引起。主要单点的衰耗参考值如下：（1）G.652光纤衰耗系数≤0.35dB/km（含固定接头0.38dB/km），（2）活接头衰耗≤0.4dB，（3）热熔接头衰耗≤0.06dB，（4）冷接接头衰耗≤0.15dB。（5）光路路由的全程衰耗需要加上线路维护余量值，余量取值范围如下表：（二）ODN段落衰耗标准值（根据中电信苏[2012]521号《关于PON系统ODN工程建设中光衰耗指标验收要求的通知》）其中，3km指的0-3km（含3km）；5km指的3-5km（含5km，不含3km）；10km指的5-10km（含10km，不含5km）；10km以上原则上不允许。对于ODN网络传输距离超过5km,第一考虑路由优化方案。对于二级分光模式中的一级分光点光衰参考值如下：（接入中心提供的维护经验数据）二、初步判断光衰不达标段落：（一）局端OLT设备（光模块发送光功率和光模块温度的标准值是网维提供）根据PON口的发达光功率与光模块温度判断，PON口光模块的发送光功率在2-6.5dBm范围外，光模块温度≥70℃，则初步判断为OLT设备侧问题。（二）一级分光点至OLT段落：（根据整治反馈情况初步定的规则，需要后续整治中验证调整）（1）一级分光器的不达标用户数≥10个，且下挂有不达标用户的二级分光器个数≥2个；则初步判断为一级分光点问题。（2）一级分光器端口已用数>4个，且下挂的不达标二级分光器个数≥4个；则初步判断为一级分光点至OLT段落问题。（三）二级分光点至一级分光点段落：（根据整治反馈情况初步定的规则，需要后续整治中验证调整）二级分光器的不达标用户数：（1）1：4和1：8的分光器不达标用户数≥3个；（2）1：16及以上的分光器根据端口在用情况，筛选不达标用户数占比>4个；则初步判断为二级分光点至一级分光点问题。（四）二级分光点至用户ONU段落：除以上段落对应的不达标用户外，其他用户初步分为分级分光点至用户ONU段落问题。三、ODN网络中影响光衰的常见问题：（接入中心提供的维护经验数据）1、光缆传输质量差（光缆距离远，转接点多，造成跳纤衰耗增加；接头冷接质量较差，或接头脏，增加接头衰耗；外线光缆受损）2、分光点连接纤问题（分光点上连尾纤曲率较大；综合箱内成端尾纤乱；分光点连接的ODF架或光交点跳纤曲率较大、综合箱下联复接多）；3、分光器质量问题（分光器坏；分光比大）。四、各段落光衰整治操作方法：（接入中心提供的维护经验）1、OLT设备侧问题：由网维至OLT设备侧检查，可用光功率计在OLT成端上收光，标准参数GPON≥+4DB，EPON≥+2DB，如果高于以上标准属于正常。如果低于以上标准，需要网操维检查光模块质量，并作相应处理。2、一级分光点至OLT段落：（1）根据分光器的输入和输出光功率值进行判断是否分光器有问题。分光器典型插入损耗参考：（2）判断线路上是否有衰耗点。可以用OTDR在局端进行全程测试，看线路上是否有衰耗点和转接是否好。一般线路上每公里的损耗在0.36DB，一个适配器（法兰盘）是0.5DB。特别需要注意的是测试的ODF终端是否有衰耗比较难判断，可以在测试的ODF终端前接入一盘500米左右的假纤，把测试的ODF终端变成一个转接点，这样可以快速有效的判断测试的ODF终端是否有衰耗。（3）根据测试结果，按影响光衰的常见问题逐项排查。3、二级分光点至一级分光点段落：（1）二级分光器整治方法和一级分光器整治方法一样。二级分光器至一级分光器之间线路距离一般较近，短的只有100米左右，用OTDR测试在盲区内，会出现测试不出的情况，所以也需要在测试链路中接入一段500米左右的假纤来进行判断线路的好坏。（2）根据测试结果，按影响光衰的常见问题逐项排查。4、二级分光点至用户ONU段落：（1）快速活动连接器（冷接头/子）接续不规范，造成插损过大，可通过改为热熔接解决。（2）通过目视查找皮缆布放过程中是否有直角弯、绑扎过紧、布放时未按规范对皮缆进行保护造成皮缆受损等现象，如有，进行整治后再进行测试看有无改善。（3）用户家中检查光猫端尾纤曲率、光猫衰耗。根据发现问题进行整理、更换光猫等操作。
