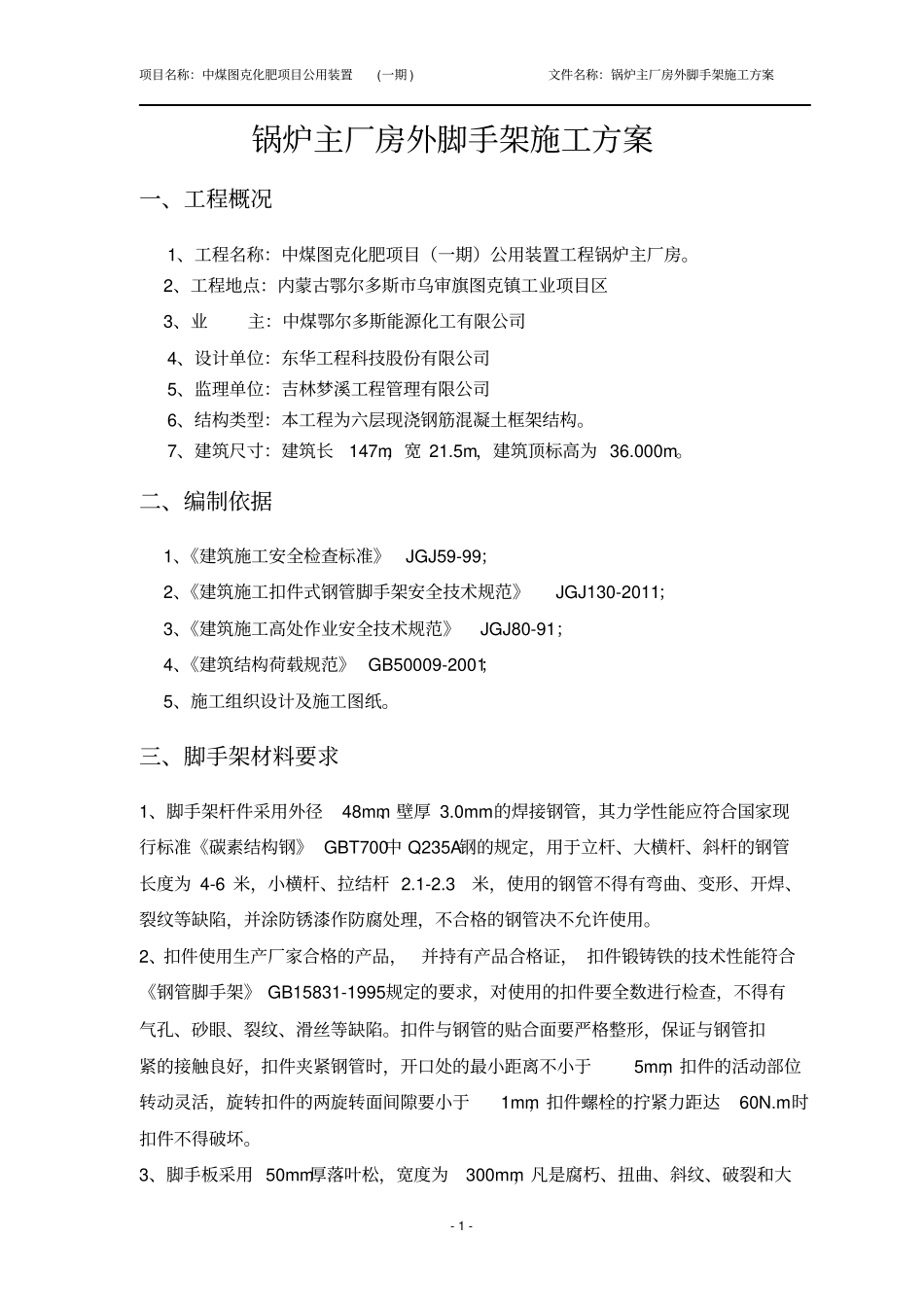

中煤鄂尔多斯能源化工有限公司图克化肥（一期）项目公用装置工程锅炉装置锅炉主厂房外脚手架施工方案编制：审核：批准：安全会签：中国化学工程第十四建设有限公司2012年4月项目名称：中煤图克化肥项目公用装置(一期)文件名称：锅炉主厂房外脚手架施工方案目录一、工程概况................................................................1二、编制依据................................................................1三、脚手架材料要求....................................................1四、施工措施................................................................2五、设计计算................................................................8项目名称：中煤图克化肥项目公用装置(一期)文件名称：锅炉主厂房外脚手架施工方案-1-锅炉主厂房外脚手架施工方案一、工程概况1、工程名称：中煤图克化肥项目（一期）公用装置工程锅炉主厂房。2、工程地点：内蒙古鄂尔多斯市乌审旗图克镇工业项目区3、业主：中煤鄂尔多斯能源化工有限公司4、设计单位：东华工程科技股份有限公司5、监理单位：吉林梦溪工程管理有限公司6、结构类型：本工程为六层现浇钢筋混凝土框架结构。7、建筑尺寸：建筑长147m，宽21.5m，建筑顶标高为36.000m。二、编制依据1、《建筑施工安全检查标准》JGJ59-99；2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011；3、《建筑施工高处作业安全技术规范》JGJ80-91；4、《建筑结构荷载规范》GB50009-2001；5、施工组织设计及施工图纸。三、脚手架材料要求1、脚手架杆件采用外径48mm、壁厚3.0mm的焊接钢管，其力学性能应符合国家现行标准《碳素结构钢》GBT700中Q235A钢的规定，用于立杆、大横杆、斜杆的钢管长度为4-6米，小横杆、拉结杆2.1-2.3米，使用的钢管不得有弯曲、变形、开焊、裂纹等缺陷，并涂防锈漆作防腐处理，不合格的钢管决不允许使用。2、扣件使用生产厂家合格的产品，并持有产品合格证，扣件锻铸铁的技术性能符合《钢管脚手架》GB15831-1995规定的要求，对使用的扣件要全数进行检查，不得有气孔、砂眼、裂纹、滑丝等缺陷。扣件与钢管的贴合面要严格整形，保证与钢管扣紧的接触良好，扣件夹紧钢管时，开口处的最小距离不小于5mm，扣件的活动部位转动灵活，旋转扣件的两旋转面间隙要小于1mm，扣件螺栓的拧紧力距达60N.m时扣件不得破坏。3、脚手板采用50mm厚落叶松，宽度为300mm，凡是腐朽、扭曲、斜纹、破裂和大项目名称：中煤图克化肥项目公用装置(一期)文件名称：锅炉主厂房外脚手架施工方案-2-横透节的木板不得使用，使用的脚手板两端8cm用8号镀锌铁丝箍绕3圈。四、施工措施结合本工程结构形式、实际施工特点，建筑物四周搭设落地式、全高全封闭的扣件式双排钢管脚手架。此架为一架三用，既用于结构施工和装修施工，同时兼作安全防护,同时施工层数为一层。4.1地基处理首先进行搭设场地的平整、夯实工作，回填土夯实后，上面铺设厚5cm厚、20cm宽以上的脚手板沿建筑物周围及室内通长布置，之后在脚手板上放置立杆，之后按设计的立杆间距进行放线定位，铺设木脚手板要平稳，不得悬空。下雨过后要对脚手架架体基础进行全面检查，严禁脚手架基底积水下沉。4.2外脚手架搭设的构造要求搭设尺寸为：立杆的纵距为1.50米，立杆的横距为1.05米，大小横杆的步距为1.80米；计算的脚手架为双排脚手架搭设高度为38.0米，脚手架的搭设与框架结构同时施工的，当要施工到一层时，脚手架必须搭设到该层，立杆采用单立管；内排架距离墙长度为0.25米；大横杆在上，搭接在小横杆上的大横杆根数为2；采用的钢管类型为Φ48×3.0；横杆与立杆连接方式为单扣件；扣件抗滑承载力系数为0.80；连墙件采用两步三跨，竖向间距3.6米，水平间距4.8米，采用扣件连接；连墙件连接方式为双扣件。4.2.1立杆立杆采用6m长钢管搭设，除在顶层可采用搭接外，其余各接头必须采用对接扣件对接，对接、搭设应符合以下要求：①对接接头扣件开口方向应向下或向内，以防雨雪进入。②立杆上的对接扣件应交错布置，相邻立杆接头位置的错开不小于500mm。各接头与中心节点相距不应...
