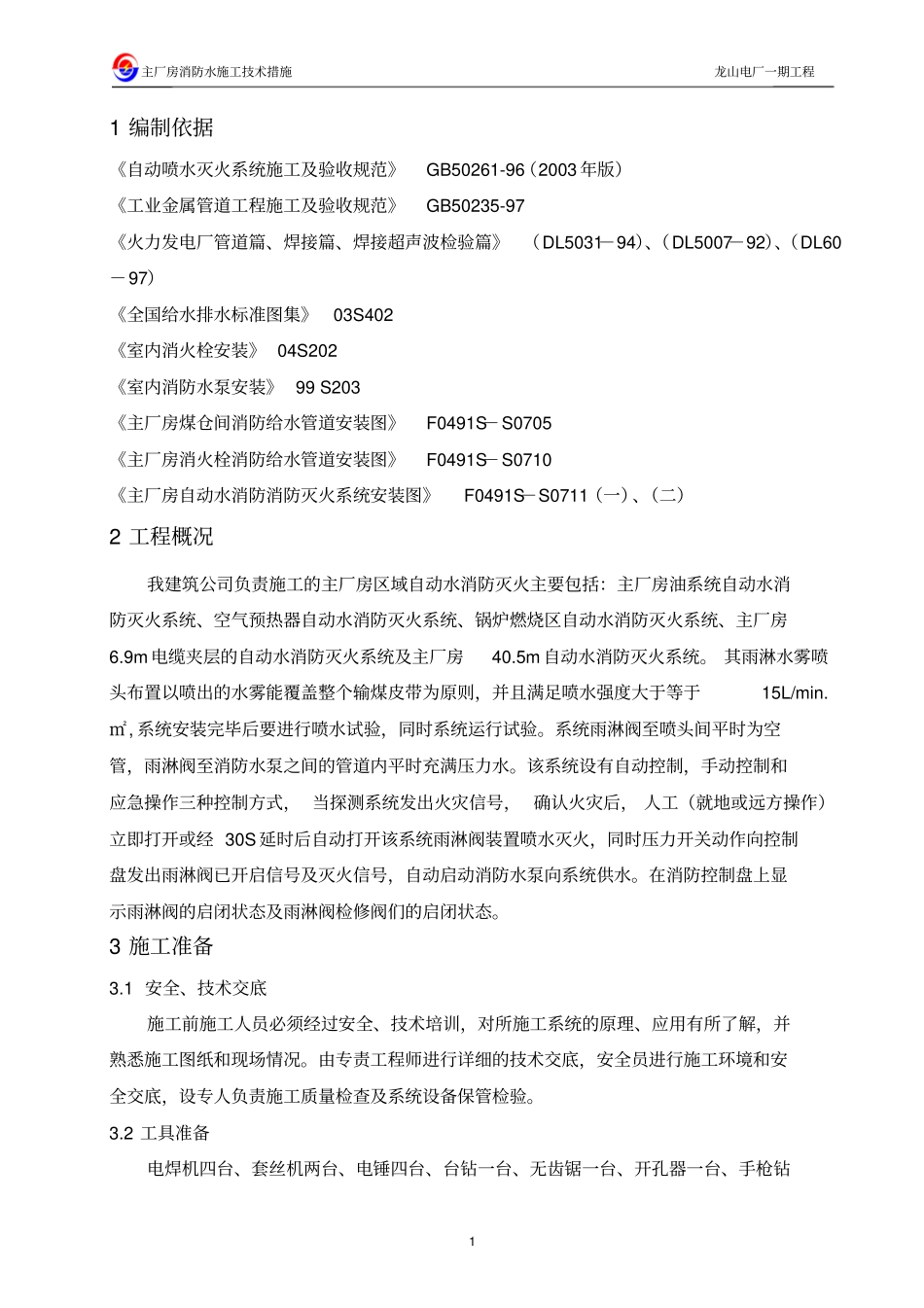

主厂房消防水施工技术措施龙山电厂一期工程11编制依据《自动喷水灭火系统施工及验收规范》GB50261-96（2003年版）《工业金属管道工程施工及验收规范》GB50235-97《火力发电厂管道篇、焊接篇、焊接超声波检验篇》（DL5031－94）、（DL5007－92）、（DL60－97）《全国给水排水标准图集》03S402《室内消火栓安装》04S202《室内消防水泵安装》99S203《主厂房煤仓间消防给水管道安装图》F0491S－S0705《主厂房消火栓消防给水管道安装图》F0491S－S0710《主厂房自动水消防消防灭火系统安装图》F0491S－S0711（一）、（二）2工程概况我建筑公司负责施工的主厂房区域自动水消防灭火主要包括：主厂房油系统自动水消防灭火系统、空气预热器自动水消防灭火系统、锅炉燃烧区自动水消防灭火系统、主厂房6.9m电缆夹层的自动水消防灭火系统及主厂房40.5m自动水消防灭火系统。其雨淋水雾喷头布置以喷出的水雾能覆盖整个输煤皮带为原则，并且满足喷水强度大于等于15L/min.㎡,系统安装完毕后要进行喷水试验，同时系统运行试验。系统雨淋阀至喷头间平时为空管，雨淋阀至消防水泵之间的管道内平时充满压力水。该系统设有自动控制，手动控制和应急操作三种控制方式，当探测系统发出火灾信号，确认火灾后，人工（就地或远方操作）立即打开或经30S延时后自动打开该系统雨淋阀装置喷水灭火，同时压力开关动作向控制盘发出雨淋阀已开启信号及灭火信号，自动启动消防水泵向系统供水。在消防控制盘上显示雨淋阀的启闭状态及雨淋阀检修阀们的启闭状态。3施工准备3.1安全、技术交底施工前施工人员必须经过安全、技术培训，对所施工系统的原理、应用有所了解，并熟悉施工图纸和现场情况。由专责工程师进行详细的技术交底，安全员进行施工环境和安全交底，设专人负责施工质量检查及系统设备保管检验。3.2工具准备电焊机四台、套丝机两台、电锤四台、台钻一台、无齿锯一台、开孔器一台、手枪钻主厂房消防水施工技术措施龙山电厂一期工程2四把、大管钳四把、小管钳四把等一些常用工具。3.3.设备检验设备在安装前必须会同建设单位，监理单位的有关人员进行开箱检查，并作好设备开箱检查记录表的填写，三方签字盖章，作为设备的技术档案，竣工后归档。开箱检查具体内容包括：3.3.1、开箱前，先核对箱数是否与单据提供的相符，如不相符则不开箱，与建设单位、监理单位共同进一步复查。另外应对包装袋的情况进行检查，即无损坏或受潮等现象。3.3.2、设备开箱后，要认真检查设备的名称、型号及规格是否符合设计图纸及合同要求。3.3.3、根据装箱单清点出厂检验证书，使用说明书等设备技术文件内容齐全。检查设备主机及附属部件，附件与专用工具等齐全，设备表面无缺陷，损坏，锈蚀及受潮现象。3.4.材料及组件检验3.4.1、施工用材料应符合设计图纸，管网采用镀锌钢管，管子表面要求无裂纹、缩孔、夹渣、重皮等缺陷，管螺纹密封面应完整，无损伤、毛刺等缺陷，法兰密封面应平整光洁，不能有毛刺及径向沟槽，法兰垫要求质地柔软、无老化变质及分层现象。3.4.2、喷头的检验：3.4.2.1工程中所使用的各种型号、规格喷头，要按标准进行使用前的抽检，不和格的不能使用。3.4.2.2喷头的商标、型号、制造年月及制造厂等标识要齐全。喷头外观无加工缺陷和机械损伤；螺纹密封要平整光滑。3.4.2.3各种喷头安装使用前要有合格证、检测报告及使用说明书要保存在不受振动、无腐蚀的地方。。3.4.3、阀门的检验：3.4.3.1检查阀门组件是否齐全完好无损，有无合格证。报警阀和水力警铃除有商标、型号、规格等标识外，还应有水流方向标志。3.4.3.2阀门及组件外观检查有清晰的铭牌及标志，不能有任何加工缺陷和机械损伤。3.4.3.3报警阀和控制阀的阀瓣组动作应灵活可靠，无卡涩现象。水力警铃的铃锤应转动灵活。3.4.3.4安装使用前，报警阀组应经过强度试验和严密性试验。3.4.3.5雨淋阀是喷水灭火系统的关键部件，它性能的好坏，直接影响系统能否及时启动，故对该阀必须进行严格的性能检验。主厂房消防水施工技术措施龙山电厂一期工程34设备安装4.1作业程序4.2系统及组件安装4.2.1管道安装：安装施工中防止任何杂物进入系统的给水管网，在与厂区消防...
