光纤接头说明图(全)VIP免费

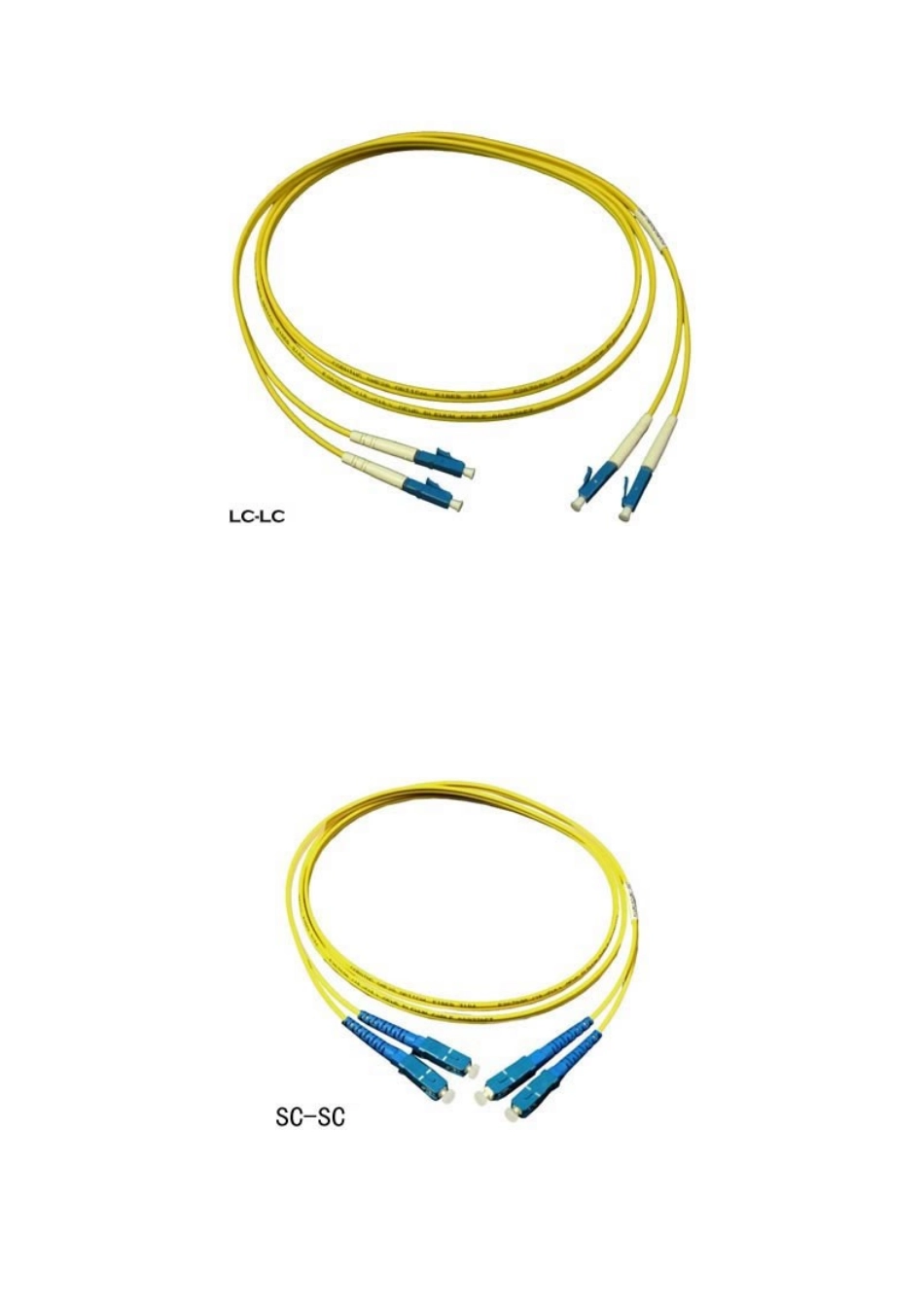

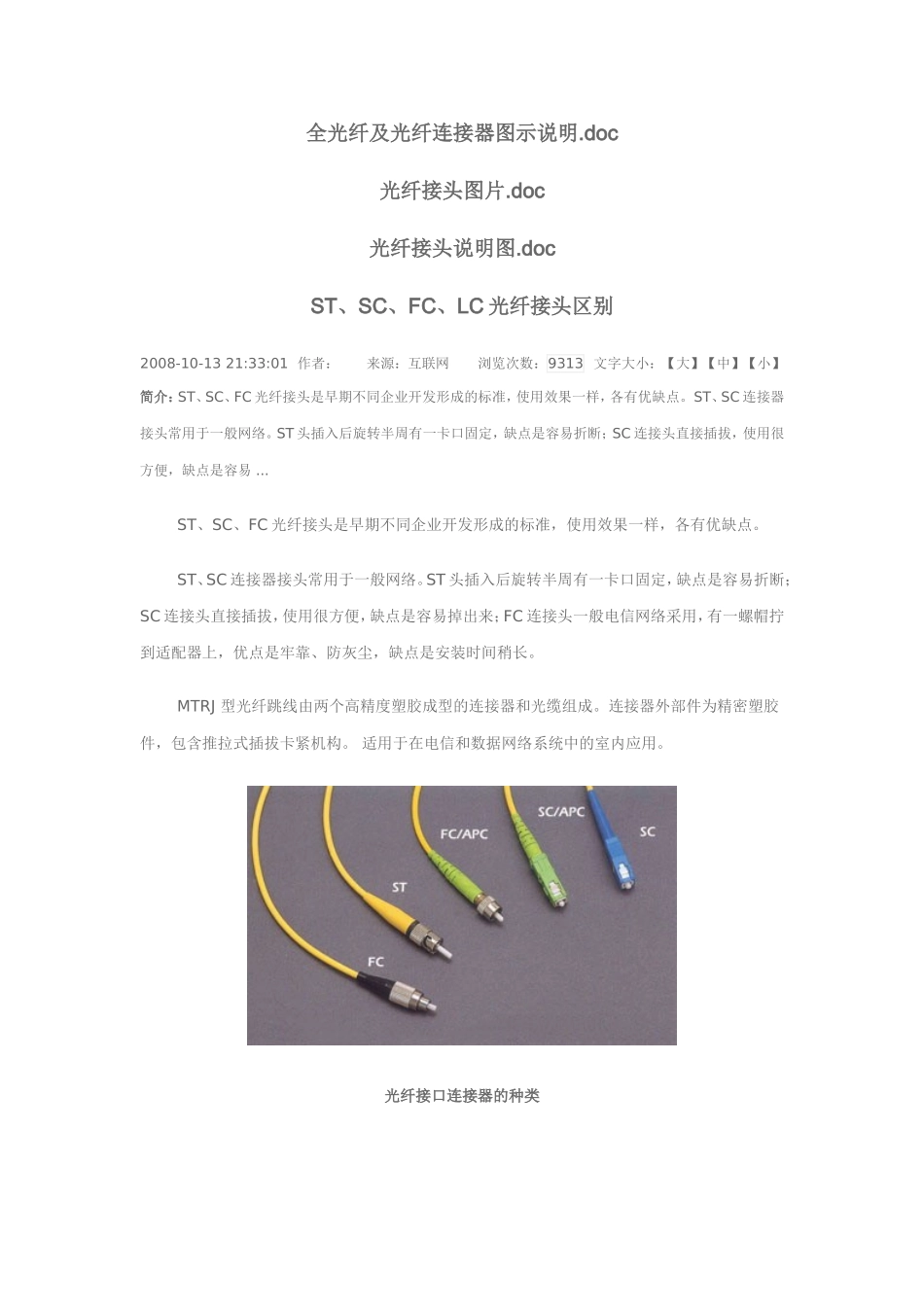

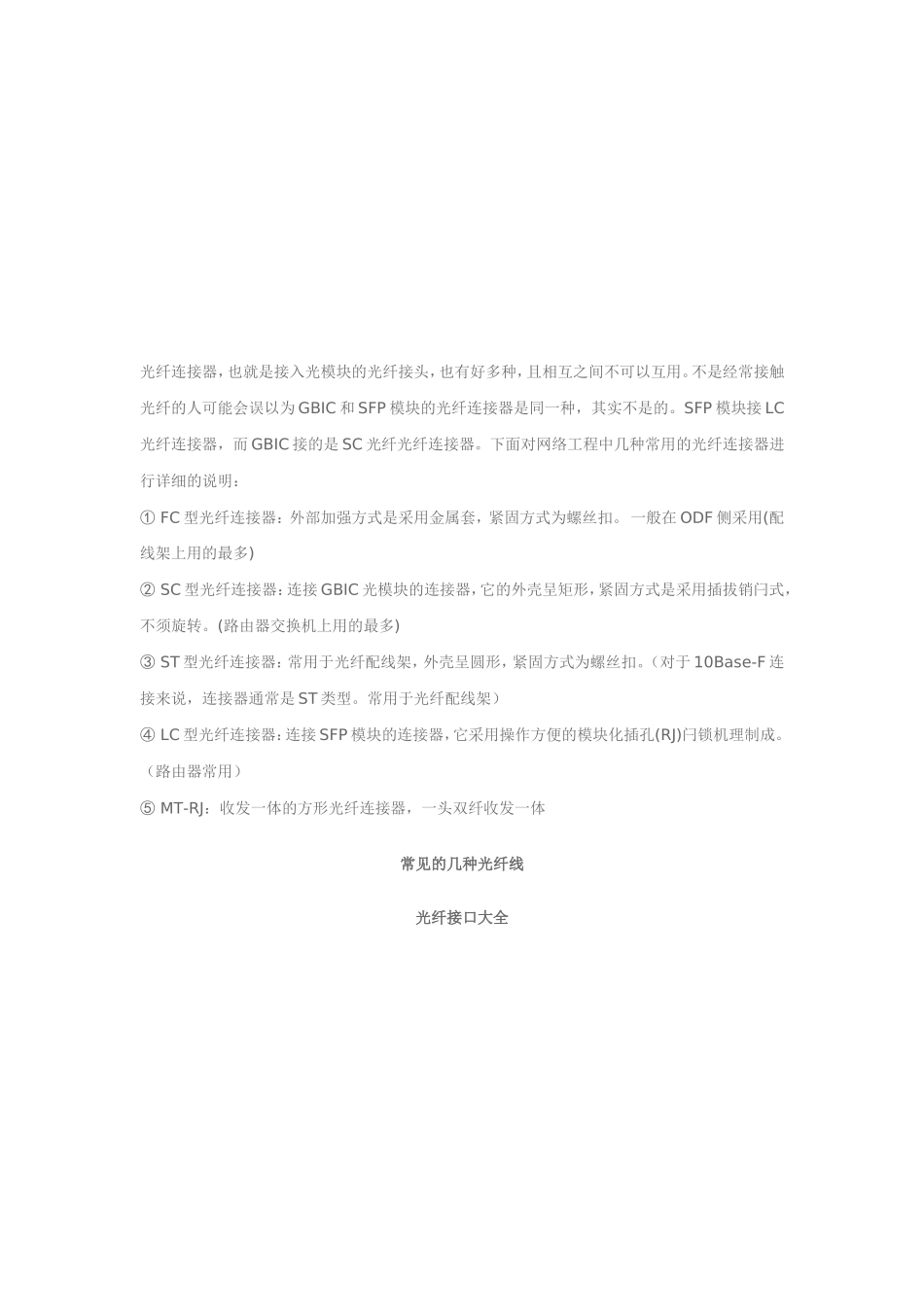

全光纤及光纤连接器图示说明.doc光纤接头图片.doc光纤接头说明图.docST、SC、FC、LC光纤接头区别2008-10-1321:33:01作者：来源：互联网浏览次数：9313文字大小：【大】【中】【小】简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。ST、SC连接器接头常用于一般网络。ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易...ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。ST、SC连接器接头常用于一般网络。ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。MTRJ型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。适用于在电信和数据网络系统中的室内应用。光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。（对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。（路由器常用）⑤MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全FC-LC各种光纤接口类型介绍光纤接头FC圆型带螺纹(配线架上用的最多)ST卡接式圆型SC卡接式方型(路由器交换机上用的最多)PC微球面研磨抛光APC呈8度角并做微球面研磨抛光MT-RJ方型,一头双纤收发一体(华为8850上有用)光纤模块:一般都支持热插拔,GBICGigaBitrateInterfaceConverter,使用的光纤接口多为SC或ST型SFP小型封装GBIC,使用的光纤为LC型使用的光纤:单模:L,波长1310单模长距LH波长1310,1550多模:SM波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似，较SC接头小一些。“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等，具体的外观参见下图/”后面表明光纤接头截面工艺，即研磨方式。“PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。“UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。另外，在广电和早期的CATV中应用较多的是“APC”型号，其尾纤头采用了带倾角的端面，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。由于光纤折射率分布的不均匀会再度返回耦合面，此时虽然能量很小但由于模拟信号是无法彻底消除噪声的，所以相当于在原来的清晰信号上叠加了一个带时延的微弱信号，表现在画面上就是重影。尾纤头带倾角可使反射光不沿原路径返回。一般数字信号一般不存在此问题光纤连接器光纤连接器是光纤与光纤之间进行可拆卸（活动）连接的器件，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小，这是光纤连接器的基本要求。在一定程度上，光纤连接器也影响了光...
