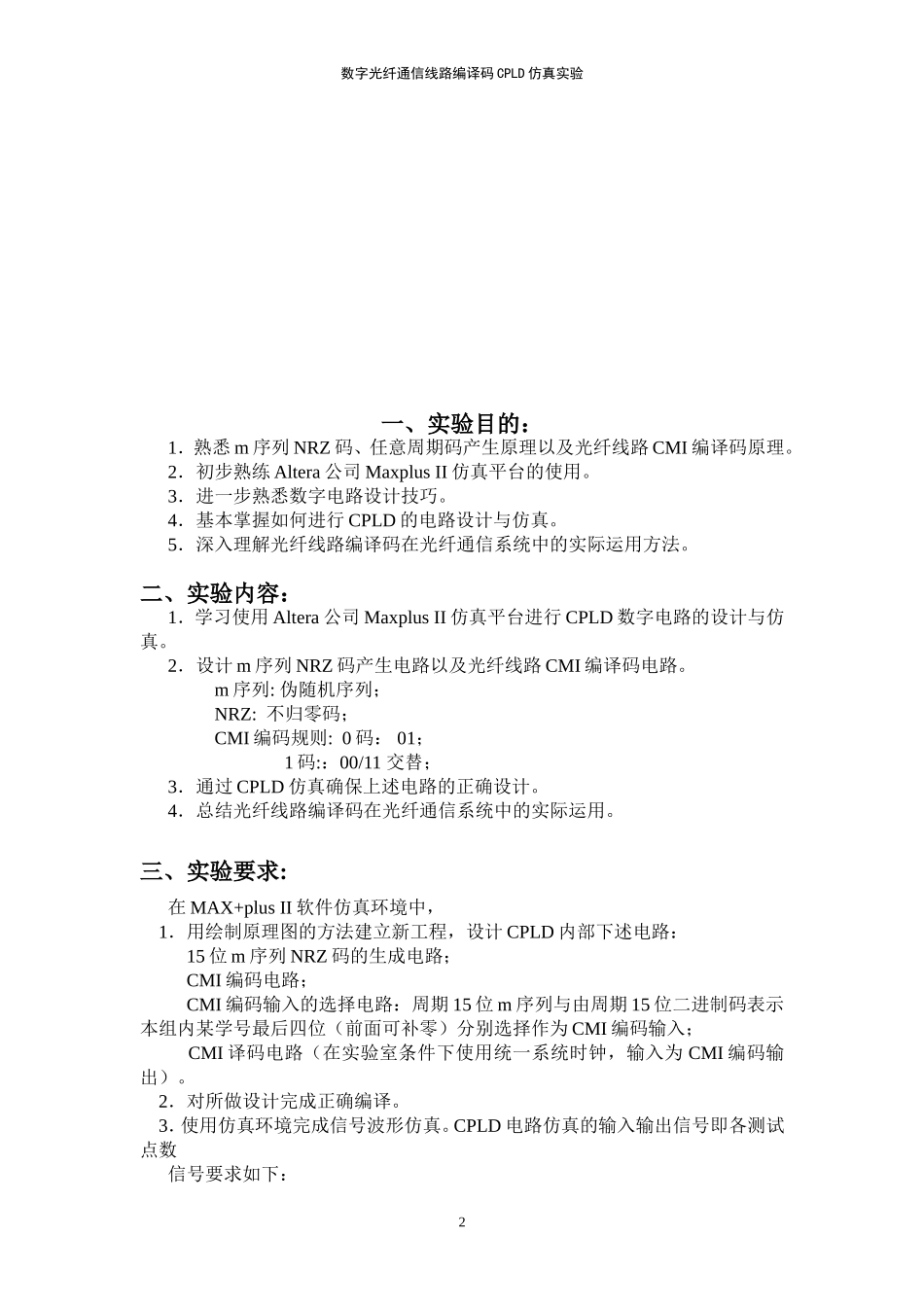

数字光纤通信线路编译码CMI实验班级:姓名:数字光纤通信线路编译码CPLD仿真实验一、实验目的:1.熟悉m序列NRZ码、任意周期码产生原理以及光纤线路CMI编译码原理。2.初步熟练Altera公司MaxplusII仿真平台的使用。3.进一步熟悉数字电路设计技巧。4.基本掌握如何进行CPLD的电路设计与仿真。5.深入理解光纤线路编译码在光纤通信系统中的实际运用方法。二、实验内容:1.学习使用Altera公司MaxplusII仿真平台进行CPLD数字电路的设计与仿真。2.设计m序列NRZ码产生电路以及光纤线路CMI编译码电路。m序列:伪随机序列;NRZ:不归零码;CMI编码规则:0码:01;1码::00/11交替;3.通过CPLD仿真确保上述电路的正确设计。4.总结光纤线路编译码在光纤通信系统中的实际运用。三、实验要求:在MAX+plusII软件仿真环境中,1.用绘制原理图的方法建立新工程,设计CPLD内部下述电路:15位m序列NRZ码的生成电路;CMI编码电路;CMI编码输入的选择电路:周期15位m序列与由周期15位二进制码表示本组内某学号最后四位(前面可补零)分别选择作为CMI编码输入;CMI译码电路(在实验室条件下使用统一系统时钟,输入为CMI编码输出)。2.对所做设计完成正确编译。3.使用仿真环境完成信号波形仿真。CPLD电路仿真的输入输出信号即各测试点数信号要求如下:2数字光纤通信线路编译码CPLD仿真实验输入:电路的总复位信号:1路(位);系统时钟信号(2Mbps):1路;CMI编码输入的选择信号:1路;输出:周期15位m序列NRZ码:1路;周期15位二进制后四位学号:1路;CMI编码输出信号:1路;CMI译码输出信号:1路;4.对仿真信号波形结果进行原理分析,发现可能的问题并加以解决,得到正确的仿真结果。四、工作原理:设计电路总图:该电路由分频,15位学号序列产生,15位m序列产生,选路部分,CMI编码以及CMI译码六部分组成1.分频部分:分频工作通过D触发器完成2.学号序列产生电路:采用计数型序列信号发生器,由74LS161计数器和8选1MUX组合输出网络组成,序列组合码从组合输出网络输出。采用置数法来实现,因M=15,有效状3数字光纤通信线路编译码CPLD仿真实验态位为0001~1111。因为学号为050二进制为:000000001010000由卡诺图可知QDQCQA为101时,可输出学号序列。所以74151中D5接1,其他接0即可。3.m序列产生要产生M=15的m序列码,确定n=4,查表得反馈函数为,在反馈方程中加全0校正项,使m序列发生器具有自启动性。4.选路部分5.CMI编码部分CMI编码原理图:CMI码的编码规则是将二值码NRZ序列中的“1”和“0”状态进行分离,然后按各自的编码规则进行编码,最后由这两种状态的编码合成输出就成为CMI码。根据CMI的编码规则,“1”交替编为“00”“11”;“0”编为“01”。将所有的“0”求反,再与分频后脉冲序列相乘,则将所有的“0”编为了“01”。然后,根据JK触发器的特点,其碰到“1”则翻转;碰到“0”则保持的特点,将所有的“1”交替编为“00”和“11”。最后,合成输出。编码电路部分:4数字光纤通信线路编译码CPLD仿真实验6.CMI译码部分:CMI译码原理图:译码电路中也要有码分离电路,将过来的CMI码流两两分为高位码和低位码将CMI码的高位与低位取同或,相同则译为“1”,不同则译为“0”。译码电路部分:五、实验结果:通过仿真,可以发现,无论是对学号序列还是m序列,都能准确的编码和译码。只是编码和译码都产生一定得延时。5数字光纤通信线路编译码CPLD仿真实验6
