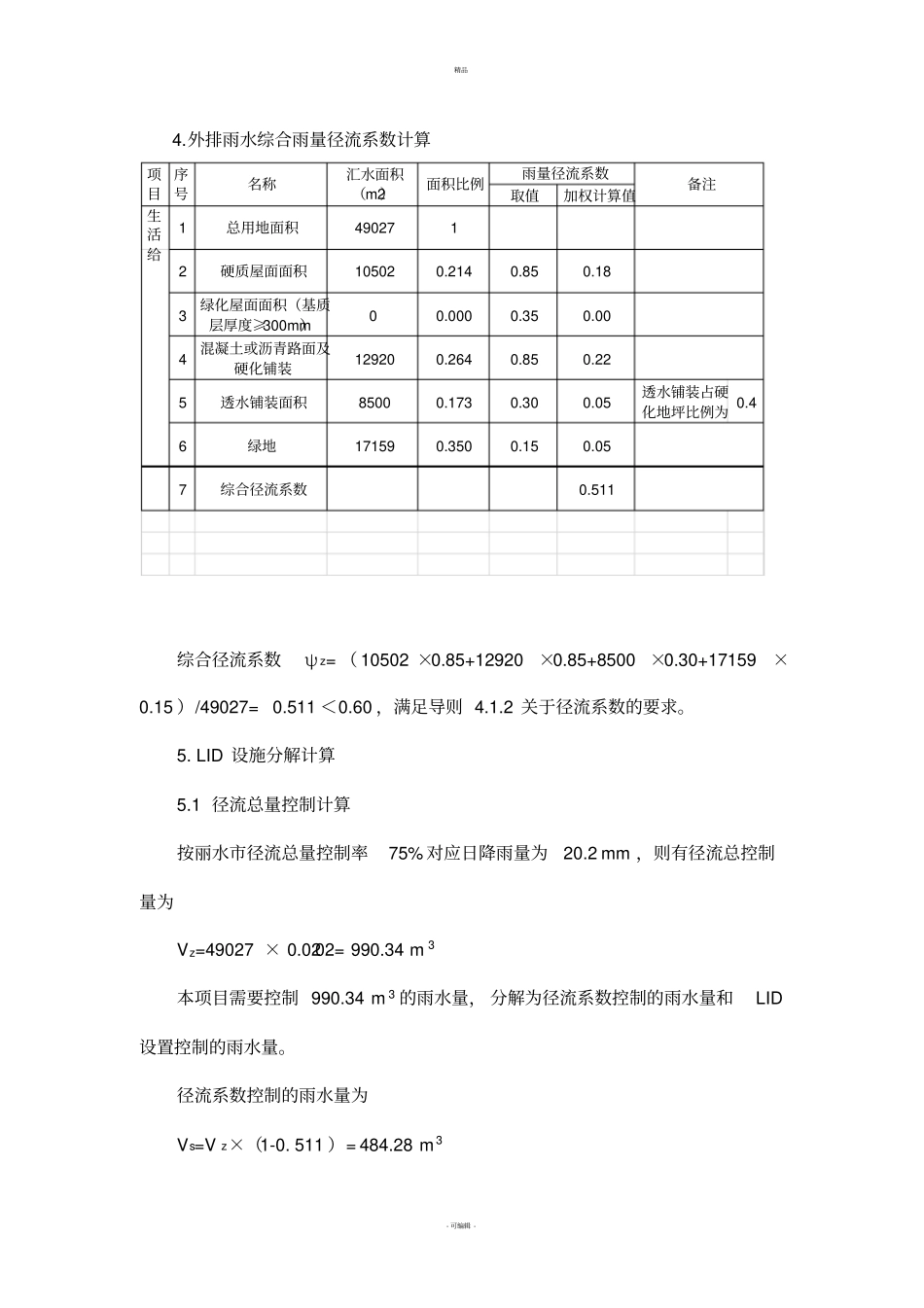

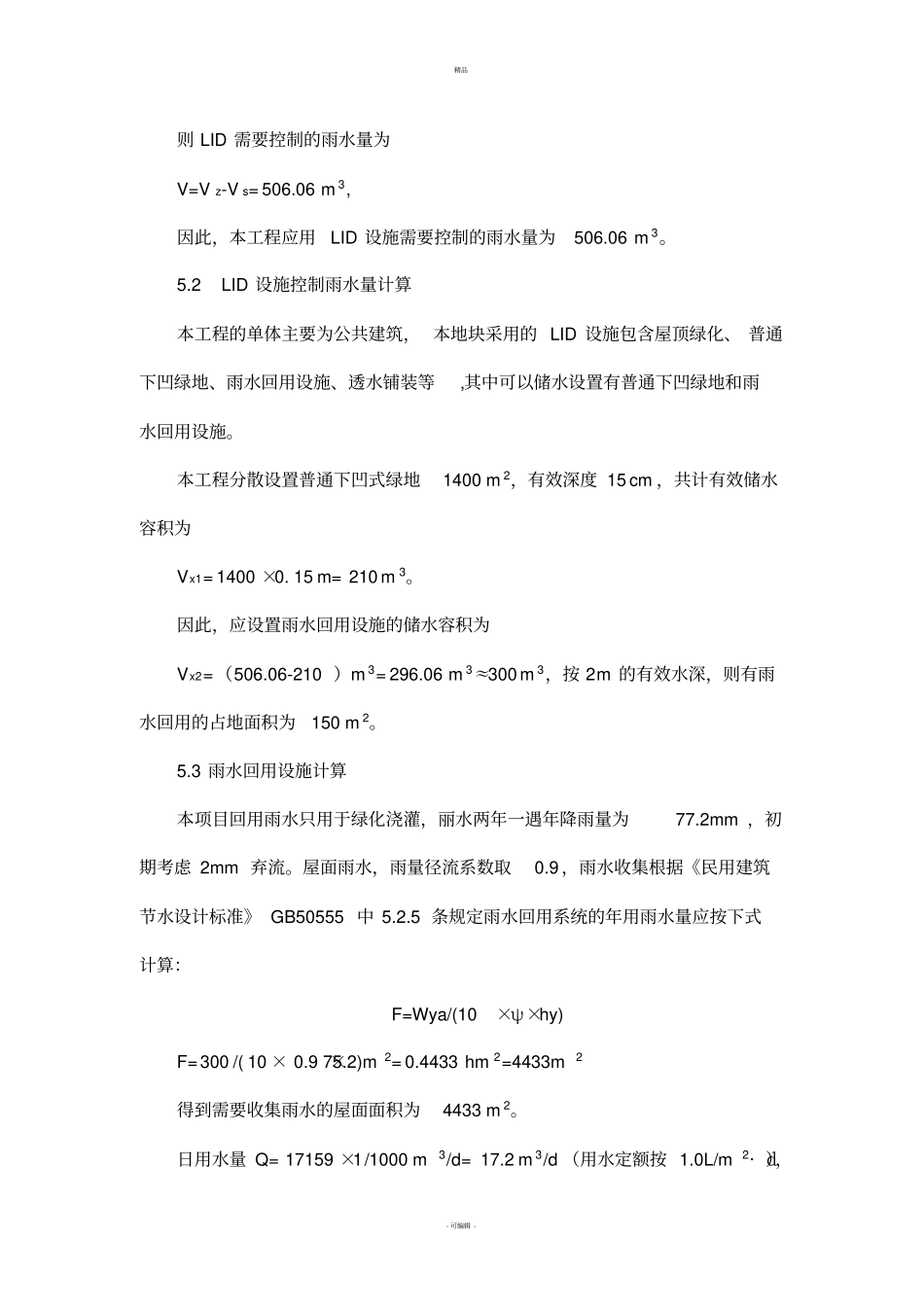

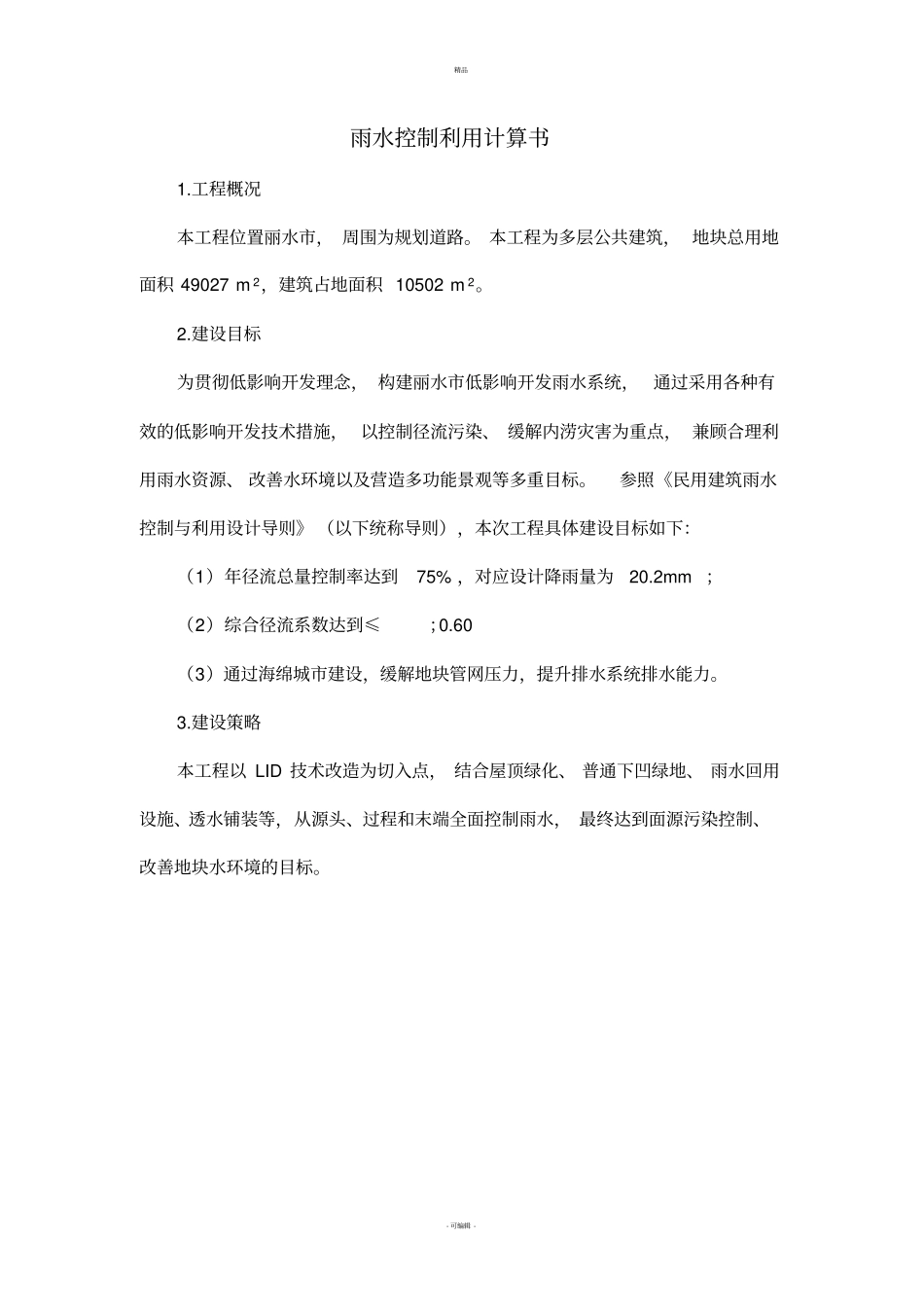

精品-可编辑-雨水控制利用计算书1.工程概况本工程位置丽水市，周围为规划道路。本工程为多层公共建筑，地块总用地面积49027m2，建筑占地面积10502m2。2.建设目标为贯彻低影响开发理念，构建丽水市低影响开发雨水系统，通过采用各种有效的低影响开发技术措施，以控制径流污染、缓解内涝灾害为重点，兼顾合理利用雨水资源、改善水环境以及营造多功能景观等多重目标。参照《民用建筑雨水控制与利用设计导则》（以下统称导则），本次工程具体建设目标如下：（1）年径流总量控制率达到75%，对应设计降雨量为20.2mm；（2）综合径流系数达到≤0.60；（3）通过海绵城市建设，缓解地块管网压力，提升排水系统排水能力。3.建设策略本工程以LID技术改造为切入点，结合屋顶绿化、普通下凹绿地、雨水回用设施、透水铺装等，从源头、过程和末端全面控制雨水，最终达到面源污染控制、改善地块水环境的目标。精品-可编辑-4.外排雨水综合雨量径流系数计算综合径流系数ψz=（10502×0.85+12920×0.85+8500×0.30+17159×0.15）/49027=0.511＜0.60，满足导则4.1.2关于径流系数的要求。5.LID设施分解计算5.1径流总量控制计算按丽水市径流总量控制率75%对应日降雨量为20.2mm，则有径流总控制量为Vz=49027×0.0202=990.34m3本项目需要控制990.34m3的雨水量，分解为径流系数控制的雨水量和LID设置控制的雨水量。径流系数控制的雨水量为Vs=Vz×（1-0.511）=484.28m3项目序号名称汇水面积（m2）面积比例雨量径流系数备注取值加权计算值生活给1总用地面积4902712硬质屋面面积105020.2140.850.183绿化屋面面积（基质层厚度≥300mm）00.0000.350.004混凝土或沥青路面及硬化铺装0.2640.225透水铺装面积0.1730.05透水铺装占硬化地坪比例为6绿地0.3500.057综合径流系数0.511129200.8585000.300.4171590.15精品-可编辑-则LID需要控制的雨水量为V=Vz-Vs=506.06m3,因此，本工程应用LID设施需要控制的雨水量为506.06m3。5.2LID设施控制雨水量计算本工程的单体主要为公共建筑，本地块采用的LID设施包含屋顶绿化、普通下凹绿地、雨水回用设施、透水铺装等,其中可以储水设置有普通下凹绿地和雨水回用设施。本工程分散设置普通下凹式绿地1400m2，有效深度15cm，共计有效储水容积为Vx1=1400×0.15m=210m3。因此，应设置雨水回用设施的储水容积为Vx2=（506.06-210）m3=296.06m3≈300m3，按2m的有效水深，则有雨水回用的占地面积为150m2。5.3雨水回用设施计算本项目回用雨水只用于绿化浇灌，丽水两年一遇年降雨量为77.2mm，初期考虑2mm弃流。屋面雨水，雨量径流系数取0.9，雨水收集根据《民用建筑节水设计标准》GB50555中5.2.5条规定雨水回用系统的年用雨水量应按下式计算：F=Wya/(10×ψ×hy)F=300/(10×0.9×75.2)m2=0.4433hm2=4433m2得到需要收集雨水的屋面面积为4433m2。日用水量Q=17159×1/1000m3/d=17.2m3/d（用水定额按1.0L/m2·d），精品-可编辑-蓄水池容积考虑绿化浇灌4日用水量计，得Vx0=70m3，清水池按25%日用水量计算，取4.3m3。蓄水池有效水深取2.0m，则蓄水池占地面积A=35m2。因此本工程共设置300m3蓄水池，其中70m3为用于雨水回用利用，回用清水池容积为4.3m3。本工程共设置210+300=510m3调蓄装置，满足《民用建筑雨水控制与利用设计导则》第4.2.4条的要求。6.综述本项目所在地块年径流总量控制率要求为75%，对应设计降雨量为20.2mm，项目总用地面积49027m2，外排雨水雨量径流系数为0.511。要达到年径流总量控制率目标，需控制雨水总容积为506.06m3。本项目通过设置下凹绿地、透水铺装、屋顶绿化、雨水回用等LID设施，总计控制雨水容积为510m3，可实现对本项目雨水年径流总量的控制。精品-可编辑-年径流雨水量及LID设施调蓄流雨水量计算表序号名称计算参数雨水量或储水量（m3）备注1年径流雨水量汇水面积（m2）49027990.35市年径流总量控制率75%对应的日降雨量日降雨量（mm）20.22径流系数控制的雨水量综合径流系数0.51484.283普通下沉式绿地设置面积（m2）1400210.00有效储水深度（cm）154蓄水池设置面积（m2）150.00300.00采用PP储水模块，其中40m3用于雨水回用有效蓄水深度（m）2.005LID设施储水量510.00本表（3+4）项6径流系数控制的雨水量+LID设施储水量994.28杭州
