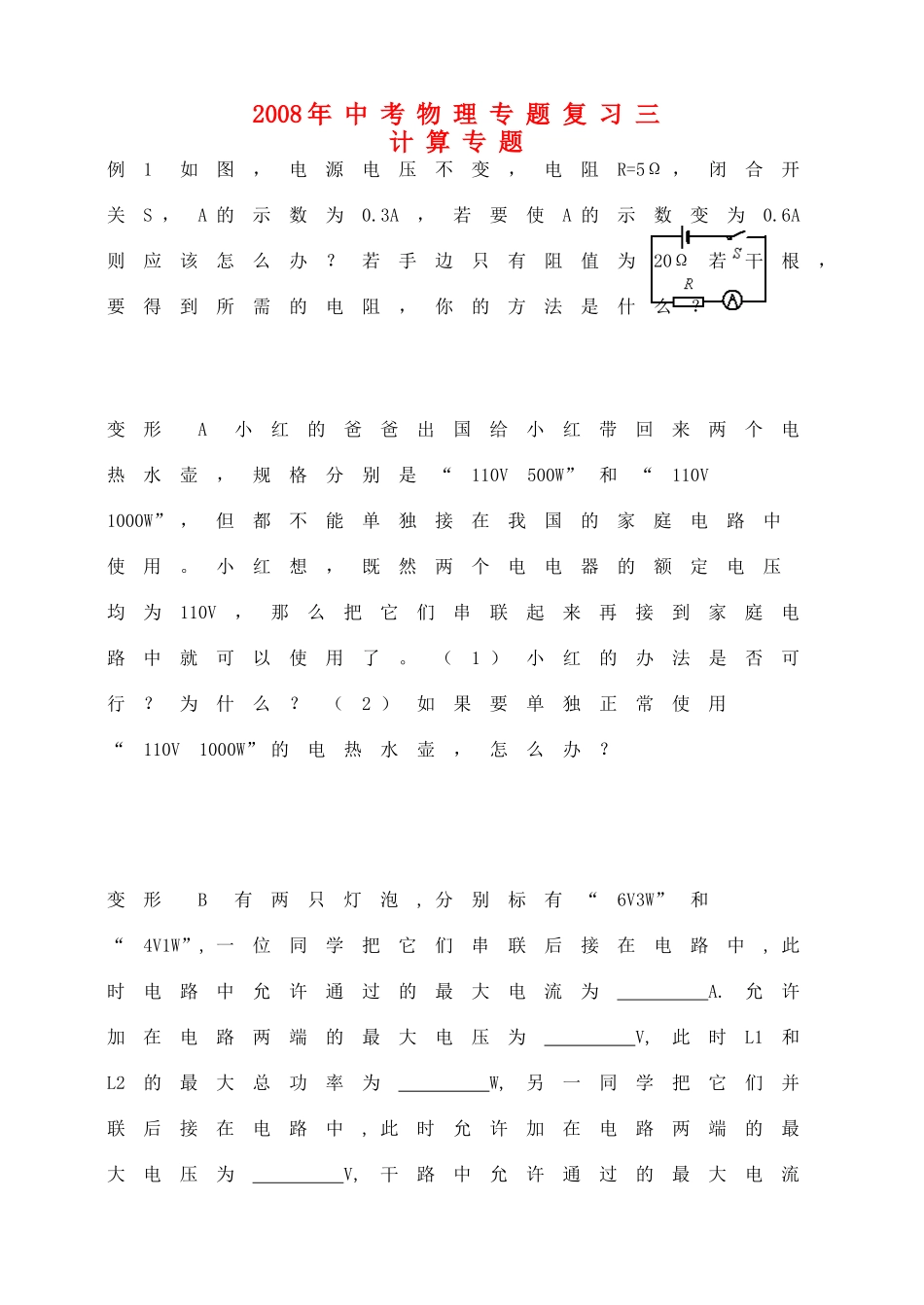

2008年中考物理专题复习三计算专题例1如图，电源电压不变，电阻R=5Ω，闭合开关S，A的示数为0.3A，若要使A的示数变为0.6A则应该怎么办？若手边只有阻值为20Ω若干根，要得到所需的电阻，你的方法是什么？变形A小红的爸爸出国给小红带回来两个电热水壶，规格分别是“110V500W”和“110V1000W”，但都不能单独接在我国的家庭电路中使用。小红想，既然两个电电器的额定电压均为110V，那么把它们串联起来再接到家庭电路中就可以使用了。（1）小红的办法是否可行？为什么？（2）如果要单独正常使用“110V1000W”的电热水壶，怎么办？变形B有两只灯泡,分别标有“6V3W”和“4V1W”,一位同学把它们串联后接在电路中,此时电路中允许通过的最大电流为A.允许加在电路两端的最大电压为V,此时L1和L2的最大总功率为W,另一同学把它们并联后接在电路中,此时允许加在电路两端的最大电压为V,干路中允许通过的最大电流为A.此时L1和L2的最大总功率为W变形C将“6V3W”的灯泡L1和“6V2W”的灯泡L2串联后接入6V电路中,则L1和L2的总功率为W,则L2的的电功率为W,若将它们并联后接入6V电路中,则L1和L2的总功率为W,则L1的的电功率为W例2如图，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数为6V时，电流表示数为0.5A；当电压表的示数为7.2V时，电流表示数为0.3A，则电阻R0为多少？电源电压为多少？电阻R0功率变化量是多少？变形A如图，滑动变阻器上标有“50Ω1A”，电源电压恒定为18V，当开关S闭合后电流表示数为0.5A，电压表示数为5V。求：（1）R1的阻值；（2）这时滑动变阻器接入电路的有效电阻值；（3）若电流表量程为0~0.6A，电压表量程为0~15V量程，为了电路的安全，则滑动变阻器接入电路的要满足什么范围？变形B如图，闭合开关S，滑动变阻器取四个不同阻值时，可以得出电流表和电压表的四组对应的值。这四组对应的值在图乙的U-I坐标中分别用a、b、c、D四个点表示（坐标原点表示的电压值和电流值均为零）。由这四个点作出的U-I图象为一条直线，延长直线交纵轴（U轴）于E点，交横轴（I轴）于F点，若电源电压为U0，定值电阻的阻值为R0，据此分析：（1）E点表示的电流表、电压表的示数为为多少？此时电路处于什么状态？（2）F点表示的电压表、电流表的示数各是多少？此时电路处于什么状态？变形C如图，电源电压一定，电阻R1=8Ω，R2=12Ω，若开关S闭合，S1、S2都断开，这时电流表示数为0.3A，若开关S、S1、S2都闭合，这时电流表的示数变化了0.7A，则电阻R3的阻值和功率分别为多少变形D保温箱的简化电路如图，A为温度传感器，它的作用相当于开关，达到设定温度时自动断开电路；低于设定温度时，自动接通电路。S是保温箱的温度设定开关，它一共有三个挡，分别为60℃、50℃和40℃，加热功率分别为90W、72W和45W。电源电压为36V，R1、R2、R3都是发热体。（1）当S拨至1位置时，加热功率是多少？R1的阻值是多少？（2）当S拨至位置3时，电路中的电流是多少？（3）当S拨至2位置，R2的阻值是多少？例3电动自行车轻便、实用、无污染，很受人们喜爱。下表是某型号电动自行车的相关数据，若骑车人质量为60kg，在2h内匀速行驶了36km。行驶时车受到的阻力约为重的0.02倍。根据表中数据，求：质量m/kg40速度v/m•s-1≤20工作电压U/V36行驶的最大40里程s/km电能转化为机械能的效率η75%(1)这辆电动自行车在2h内克服阻力所做的功（2）这辆电动自行车匀速行驶时的工作电流变形A小华组装了一台直流电动机模型，她将电动机模型接入如图（a）所示的电路中，已知电源电压U=3V，并保持不变，线圈电阻R=1．5Ω，接通电路后，电动机正常转动，电流表读数I=0．8A，已知电动机正常工作时的能量转化关系如图（b）所示，摩擦不计，求：（1）电动机正常转动1min消耗的电能W和线圈产生的热量Q（2）电动机输出的机械功率P（3）电动机能量转换效率η．例4如图,电源电压为9V且保持不变,电流表的规格为“0～0.6A”,电压表的规格为“0～15V”,灯泡上标有“6V6W”字样,灯泡电流随电压变化关系如右图,求:(1)灯泡正常发光时的电流.(2)当电流表示数为0.4A时,电压表的示数.(3)为了保证电路安全,滑动变阻器接人电路中的最小阻值及此时电路消耗的总功...
