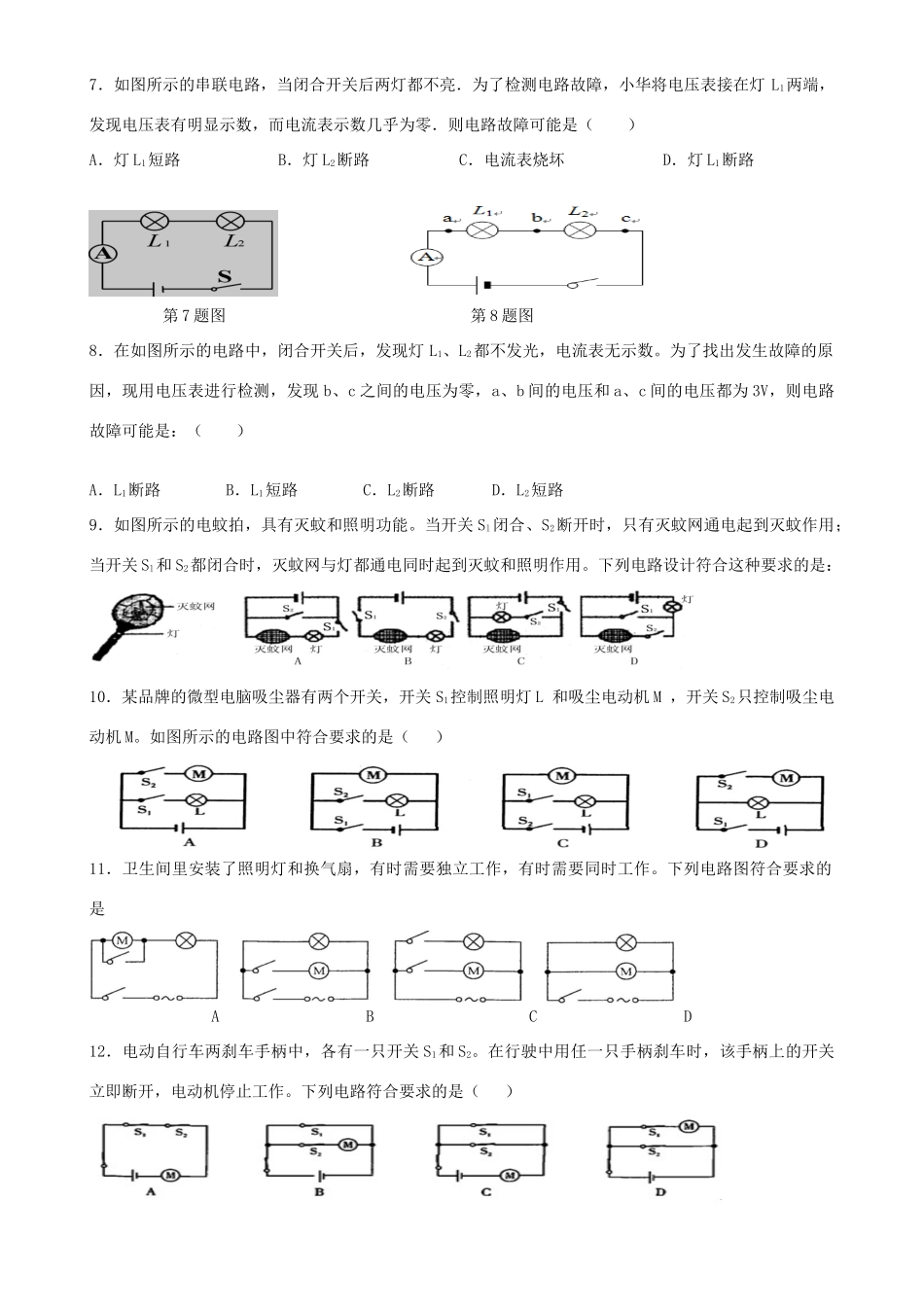

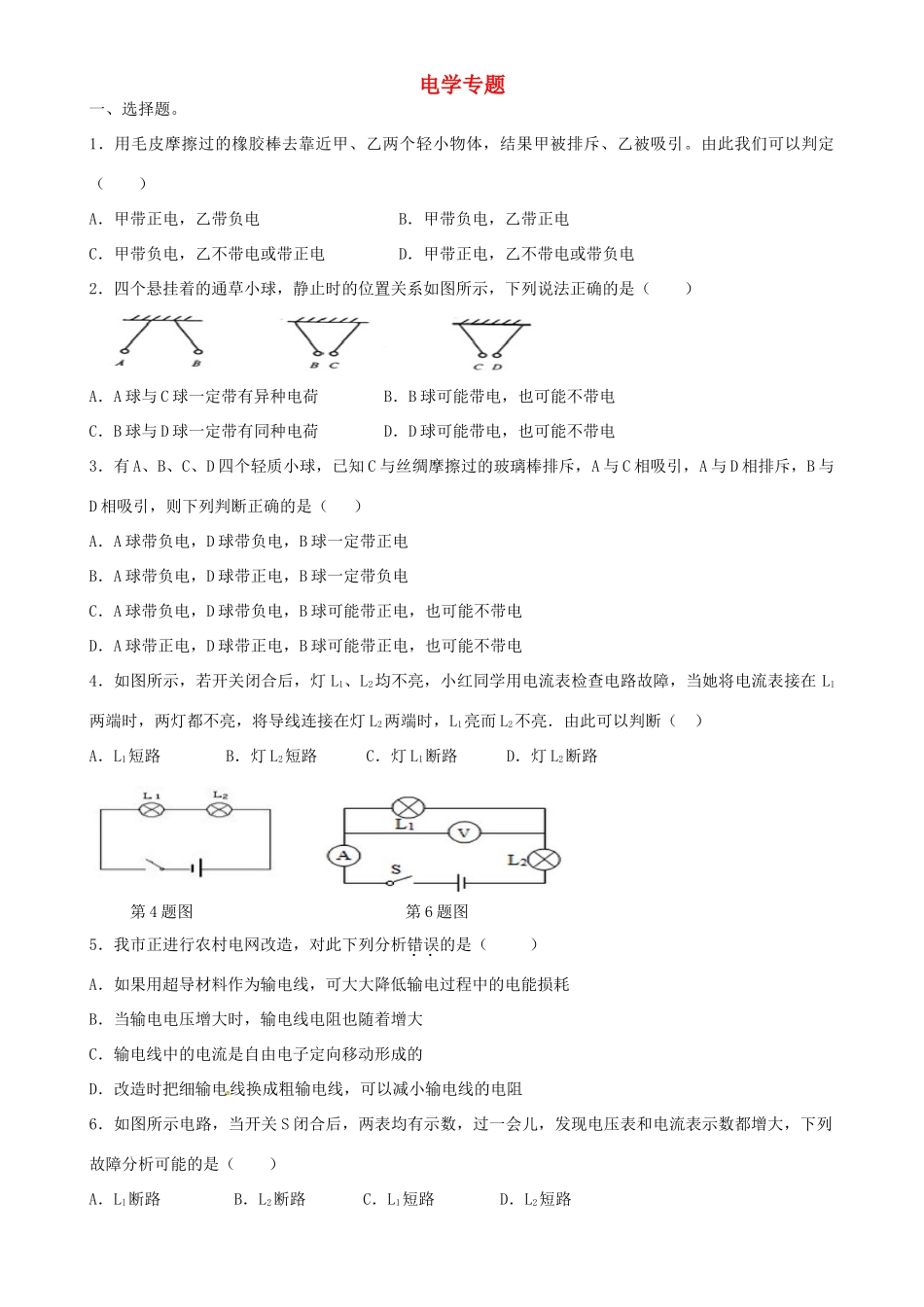

电学专题一、选择题。1．用毛皮摩擦过的橡胶棒去靠近甲、乙两个轻小物体，结果甲被排斥、乙被吸引。由此我们可以判定（）A．甲带正电，乙带负电B．甲带负电，乙带正电C．甲带负电，乙不带电或带正电D．甲带正电，乙不带电或带负电2．四个悬挂着的通草小球，静止时的位置关系如图所示，下列说法正确的是（）A．A球与C球一定带有异种电荷B．B球可能带电，也可能不带电C．B球与D球一定带有同种电荷D．D球可能带电，也可能不带电3．有A、B、C、D四个轻质小球，已知C与丝绸摩擦过的玻璃棒排斥，A与C相吸引，A与D相排斥，B与D相吸引，则下列判断正确的是（）A．A球带负电，D球带负电，B球一定带正电B．A球带负电，D球带正电，B球一定带负电C．A球带负电，D球带负电，B球可能带正电，也可能不带电D．A球带正电，D球带正电，B球可能带正电，也可能不带电4．如图所示，若开关闭合后，灯L1、L2均不亮，小红同学用电流表检查电路故障，当她将电流表接在L1两端时，两灯都不亮，将导线连接在灯L2两端时，L1亮而L2不亮．由此可以判断（）A．L1短路B．灯L2短路C．灯L1断路D．灯L2断路第4题图第6题图5．我市正进行农村电网改造，对此下列分析错误的是（）A．如果用超导材料作为输电线，可大大降低输电过程中的电能损耗B．当输电电压增大时，输电线电阻也随着增大C．输电线中的电流是自由电子定向移动形成的D．改造时把细输电线换成粗输电线，可以减小输电线的电阻6．如图所示电路，当开关S闭合后，两表均有示数，过一会儿，发现电压表和电流表示数都增大，下列故障分析可能的是（）A．Ll断路B．L2断路C．L1短路D．L2短路7．如图所示的串联电路，当闭合开关后两灯都不亮．为了检测电路故障，小华将电压表接在灯L1两端，发现电压表有明显示数，而电流表示数几乎为零．则电路故障可能是（）A．灯L1短路B．灯L2断路C．电流表烧坏D．灯L1断路第7题图第8题图8．在如图所示的电路中，闭合开关后，发现灯L1、L2都不发光，电流表无示数。为了找出发生故障的原因，现用电压表进行检测，发现b、c之间的电压为零，a、b间的电压和a、c间的电压都为3V，则电路故障可能是：（）A．L1断路B．L1短路C．L2断路D．L2短路9．如图所示的电蚊拍，具有灭蚊和照明功能。当开关Sl闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关Sl和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。下列电路设计符合这种要求的是：10．某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M。如图所示的电路图中符合要求的是（）11．卫生间里安装了照明灯和换气扇，有时需要独立工作，有时需要同时工作。下列电路图符合要求的是ABCD12．电动自行车两刹车手柄中，各有一只开关S1和S2。在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作。下列电路符合要求的是（）13．家用电吹风主要有带扇叶的电动机和电热丝组成，为了保证电吹风的安全使用，要求:电吹风不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作。下列电路中符合要求的是（）14．汽车仪表盘上都有一指示灯，用它提醒司机车门是否关好。四个车门中只要一个车门没有关好（相当于一个开关断开），该指示灯就会发光，在下列所示的电路图中，符合上述要求的是（）15．教室内有四盏220V的灯，两个开关，每个开关控制两盏灯。图中能正确反映教室这四盏灯连接情况的是（）16．如图所示电路，要使电阻R1、R2并联，则应将（）A.S2、S3闭合，S1断开B.S1、S2闭合，S3断开C.S2闭合，S1、S3断开D.S1闭合，S2、S3断开第16题图第18题图17．如图是某品牌榨汁机。为保障安全，该榨汁机设置了双重开关——电源开关S1和安全开关S2。当杯体倒扣在主机上时，S2自动闭合，此时再闭合S1，电动机才能启动，开始榨汁。下列电路图符合上述要求的是（）18．如图所示，闭合开关S，灯泡L1、L2都能正常发光，两只电表都有示数，工作一段时间后，灯泡L1突然熄灭，L2仍然正常发光，两只电表均无示数，则故障可能是（）A．电压表短路B．电流表断路C．L1断路D．L1短路19．火车某节车厢有两间洗手间，只有当两间洗手间的门都关上时（每扇门...
