高中数学 第四章 框图章末综合测评 新人教B版选修1-2-新人教B版高二选修1-2数学试题VIP专享VIP免费

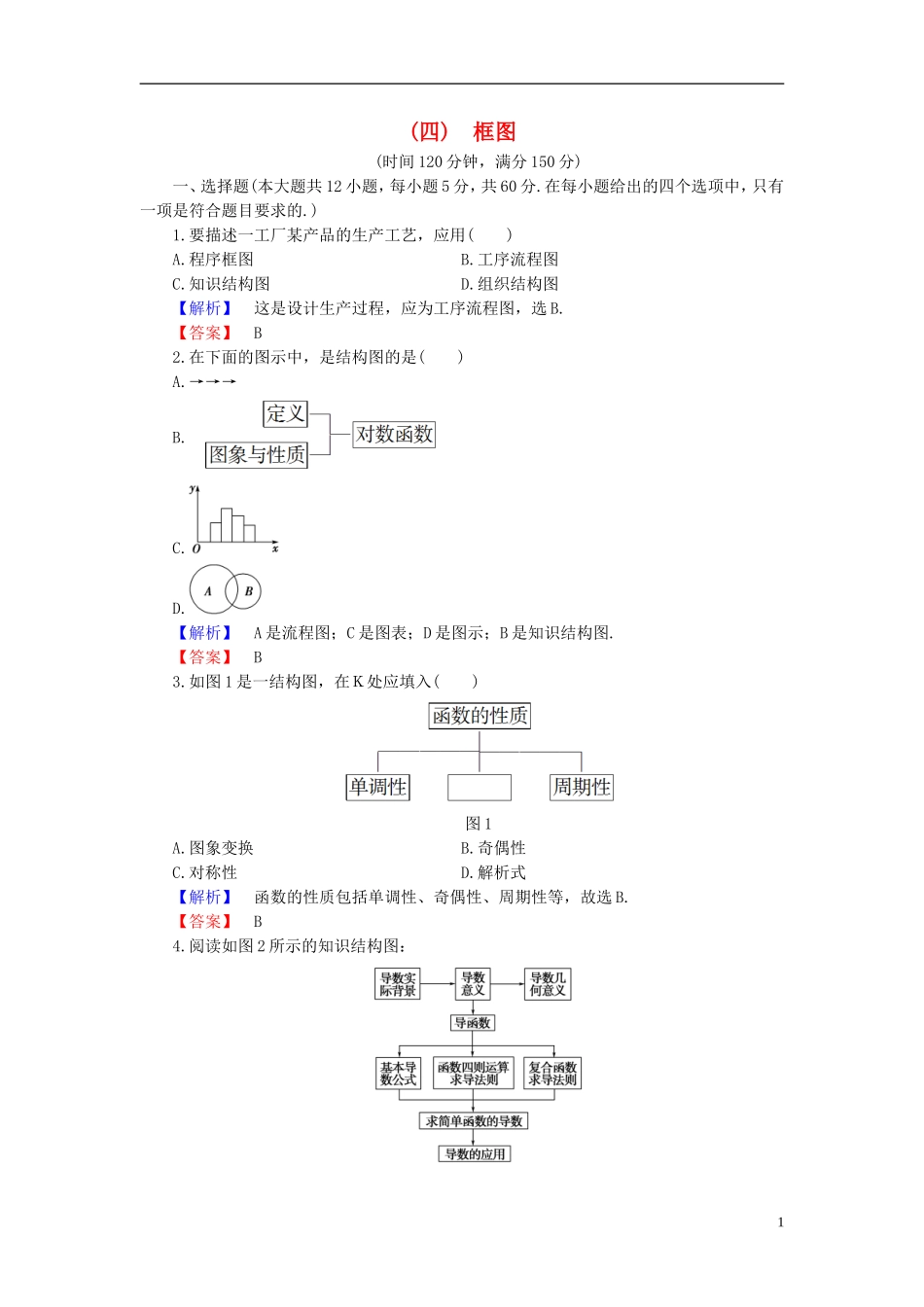

(四)框图(时间120分钟，满分150分)一、选择题(本大题共12小题，每小题5分，共60分.在每小题给出的四个选项中，只有一项是符合题目要求的.)1.要描述一工厂某产品的生产工艺，应用()A.程序框图B.工序流程图C.知识结构图D.组织结构图【解析】这是设计生产过程，应为工序流程图，选B.【答案】B2.在下面的图示中，是结构图的是()A.→→→B.C.D.【解析】A是流程图；C是图表；D是图示；B是知识结构图.【答案】B3.如图1是一结构图，在Ｋ处应填入()图1A.图象变换B.奇偶性C.对称性D.解析式【解析】函数的性质包括单调性、奇偶性、周期性等，故选B.【答案】B4.阅读如图2所示的知识结构图：1图2“求简单函数的导数”的“上位”要素有()A.1个B.2个C.3个D.4个【解析】“上位”要素有“基本导数公式”“函数四则运算求导法则”“复合函数求导法则”共3个.【答案】C5.执行如图3所示的程序框图，如果输入n＝3，则输出的S＝()图3A.B.C.D.【解析】第一次循环：S＝，i＝2；第二次循环：S＝＋，i＝3；第三次循环：S＝＋＋，i＝4，满足循环条件，结束循环.故输出S＝＋＋＝＝，故选B.【答案】B6.学校教职成员、教师、后勤人员、理科教师、文科教师的结构图正确的是()【导学号：37820059】A.B.2C.D.【解析】由学校教职工组织结构易知选A.【答案】A7.执行如图4所示的程序框图，若输出k的值为8，则判断框内可填入的条件是()图4A.s≤B.s≤C.s≤D.s≤【解析】由s＝0，k＝0满足条件，则k＝2，s＝，满足条件；k＝4，s＝＋＝，满足条件；k＝6，s＝＋＝，满足条件；k＝8，s＝＋＝，不满足条件，输出k＝8，所以应填s≤.【答案】C8.如图5是“向量的线性运算”知识结构图，如果要加入“三角形法则”和“平行四边形法则”，应该放在()3图5A.“向量的加减法”中“运算法则”的下位B.“向量的加减法”中“运算律”的下位C.“向量的数乘”中“运算法则”的下位D.“向量的数乘”中“运算律”的下位【解析】因为“三角形法则”和“平行四边形法则”是向量的加减法的运算法则，故应该放在“向量的加减法”中“运算法则”的下位.【答案】A9.执行如图6所示的程序框图，如果输入的t∈[－2，2]，则输出的S属于()图6A.[－6，－2]B.[－5，－1]C.[－4，5]D.[－3，6]【解析】由程序框图知，当0≤t≤2时，输出S＝t－3，此时S∈[－3，－1]；当－2≤t<0时，执行t＝2t2＋1后1n；第二次，a＝2，s＝2×2＋2＝6，k＝2，不满足k>n；第三次，a＝5，s＝6×2＋5＝17，k＝3，满足k>n，输出s＝17.【答案】C二、填空题(本大题共4小题，每小题5分，共20分.将答案填在题中横线上.)13.在组织结构图中，一般采用________形结构绘制，它直观、容易理解，被应用于很多领域.【解析】组织结构图一般采用“树”形结构.【答案】“树”14.如图10为有关函数的结构图，由图我们可以知道基本初等函数包括________.图10【解析】基本初等函数包括指数函数、对数函数、幂函数三种.【答案】指数函数、对数函数、幂函数15.某工程由A，B，C，D四道工序组成，完成它们需用时间依次为2，5，x，4天，四道工序的先后顺序及相互关系是：A，B可以同时开工；A完成后，C可以开工；B，C完成后，D可以开工.若完成该工程共需9天，则完成工序C需要的天数最大是________.【解析】由题意可画出工序流程图如图所示：∴2＋x＋4≤9，∴x≤3.【答案】316.执行如图11所示...
