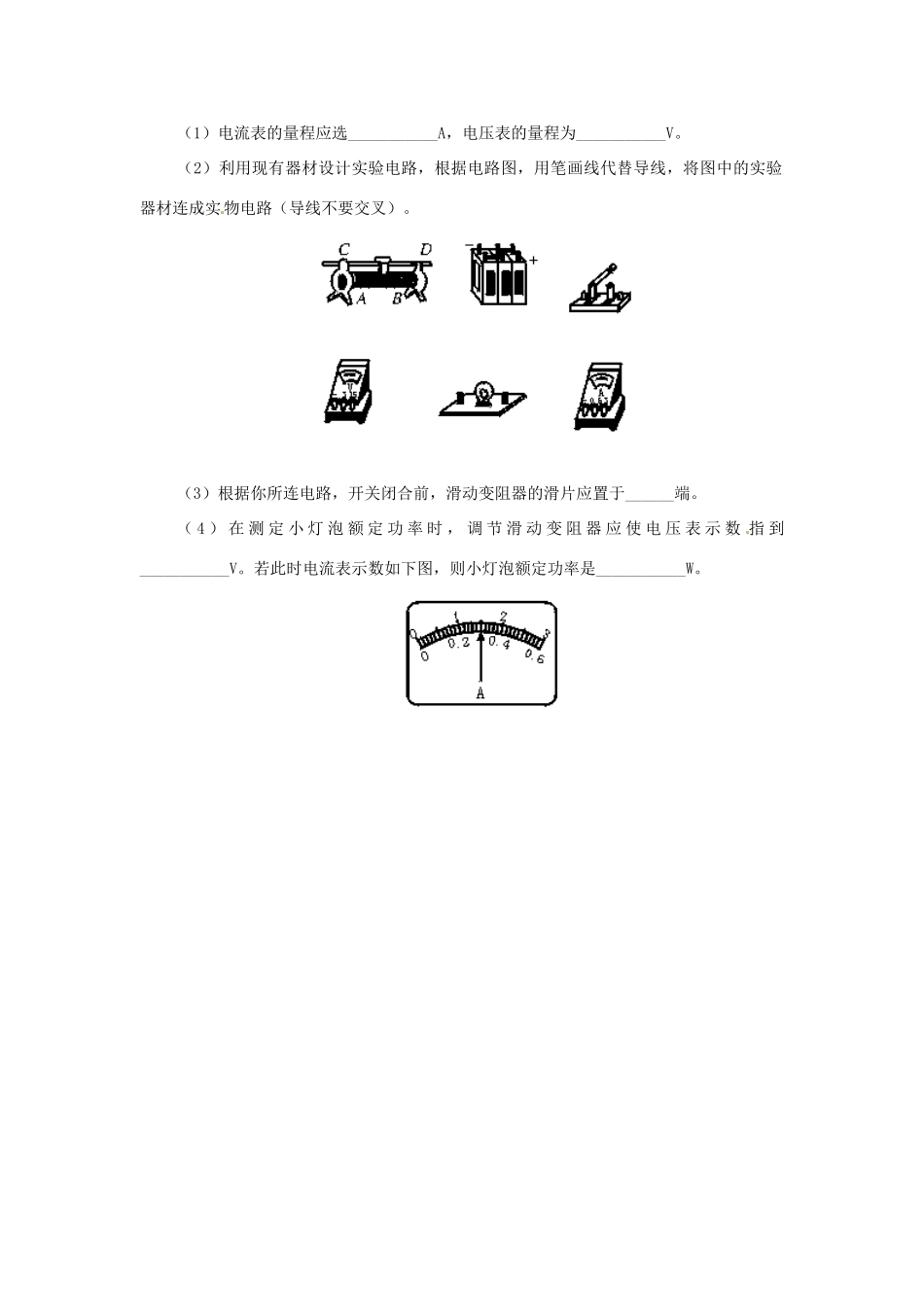

第6章第4节灯泡的电功率1．为什么要强调小灯泡在额定电压下工作。2．如图是某同学连接的测定额定电压为2.5V的小灯泡额定功率的实物接线图，指出图中接线的三处错误。3．如图（1）是“测定小灯泡功率”实验的电路图，图（2）是连接不完整的实验电路，其中电源是三节新的干电池，灯泡的额定电压为3.8V，其灯丝电阻约为10Ω，滑动变阻器上标有“10Ω，1A”字样。要求：①对照电路图将图（2）中未连接部分连接好。②当闭合电路的开关时，电路中可能出现的不正常现象见下表。请参考下列选项，将表中空白部分补充完整。（填选项代号）A.电路中e、f间短路B.电路中e、f间断路C.滑动变阻器连入电路中的电阻太小③为了测出小灯泡的额定功率，应调节的元件是___________，使电压表示数为___________V，如果此时电流表示数如图，则该灯泡的额定功率为___________。4．有“2.5V，1W”的小灯泡两只（L1、L2），“10Ω，1A”的滑动变阻器一个、开关两个、4.5V电源一个、两个电流表和的量程分别为0.6A和0.3A.电压表一只，量程为3V，根据下面所提出的要求画出电路图。（1）S1、S2闭合，适当调节滑动变阻器后灯泡L1、L2能正常发光。（2）不更改电路，只需断开或闭合开关S1、S2和调节滑动变阻器连入电路的电阻，就能分别测出在额定电压下灯泡L1、L2的功率和总功率。（3）将一只合适的电流表接在干路上。（4）滑动变阻器在连入电路时，连入电路中的电阻应为最大值。5．要想测定小灯泡的额定功率，现有如下器材：小灯泡（额定电压2.5V，允许通过最大电流0.4A）,电流表（量程为0~0.6A和0~3A），电压表（量程为0~3V和0~15V），蓄电池两个（每个2V，两个串联），滑动变阻器（0~10Ω、1.5A），导线数条，开关一个。（1）电流表的量程应选___________A，电压表的量程为___________V。（2）利用现有器材设计实验电路，根据电路图，用笔画线代替导线，将图中的实验器材连成实物电路（导线不要交叉）。（3）根据你所连电路，开关闭合前，滑动变阻器的滑片应置于______端。（4）在测定小灯泡额定功率时，调节滑动变阻器应使电压表示数指到___________V。若此时电流表示数如下图，则小灯泡额定功率是___________W。
