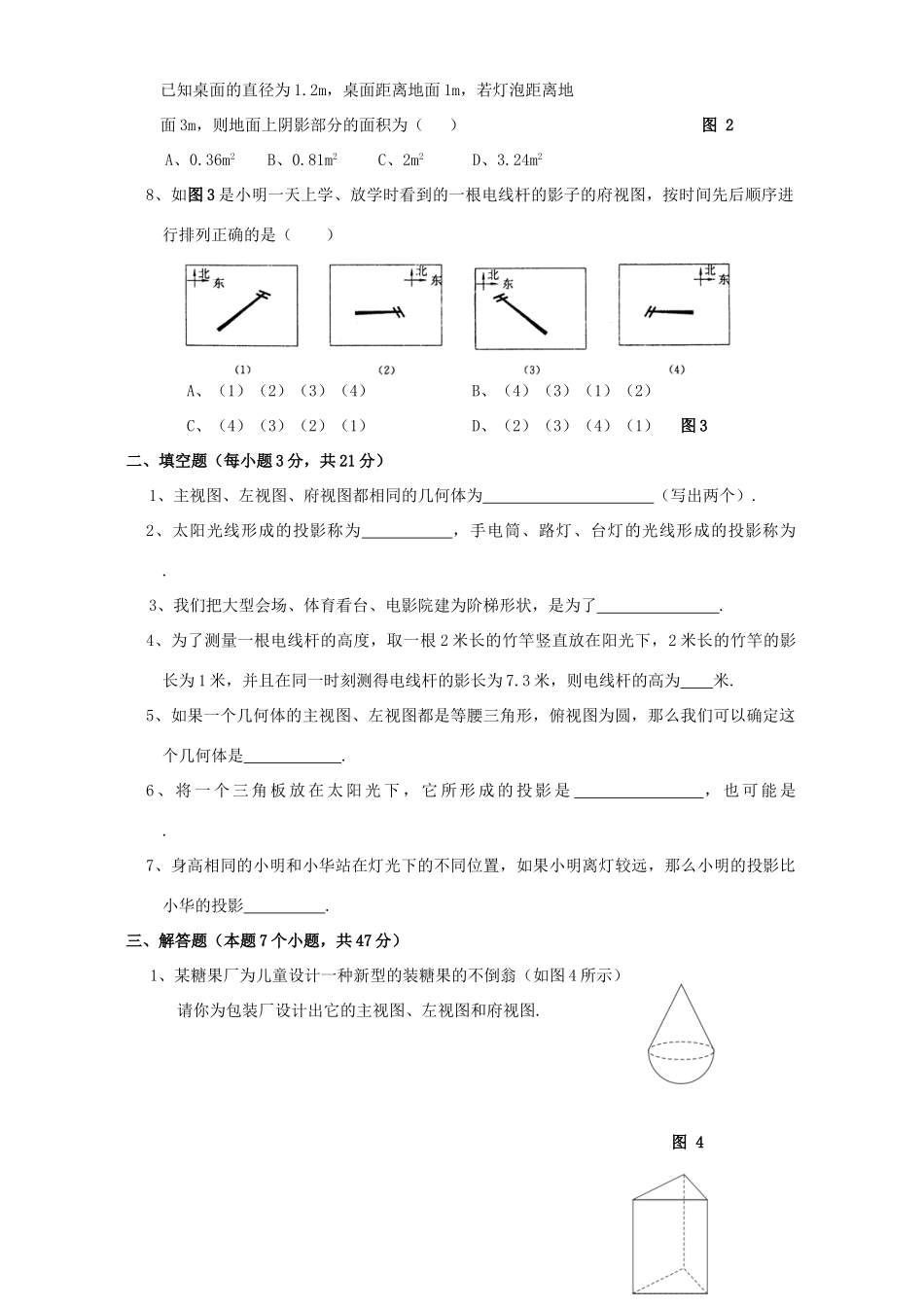

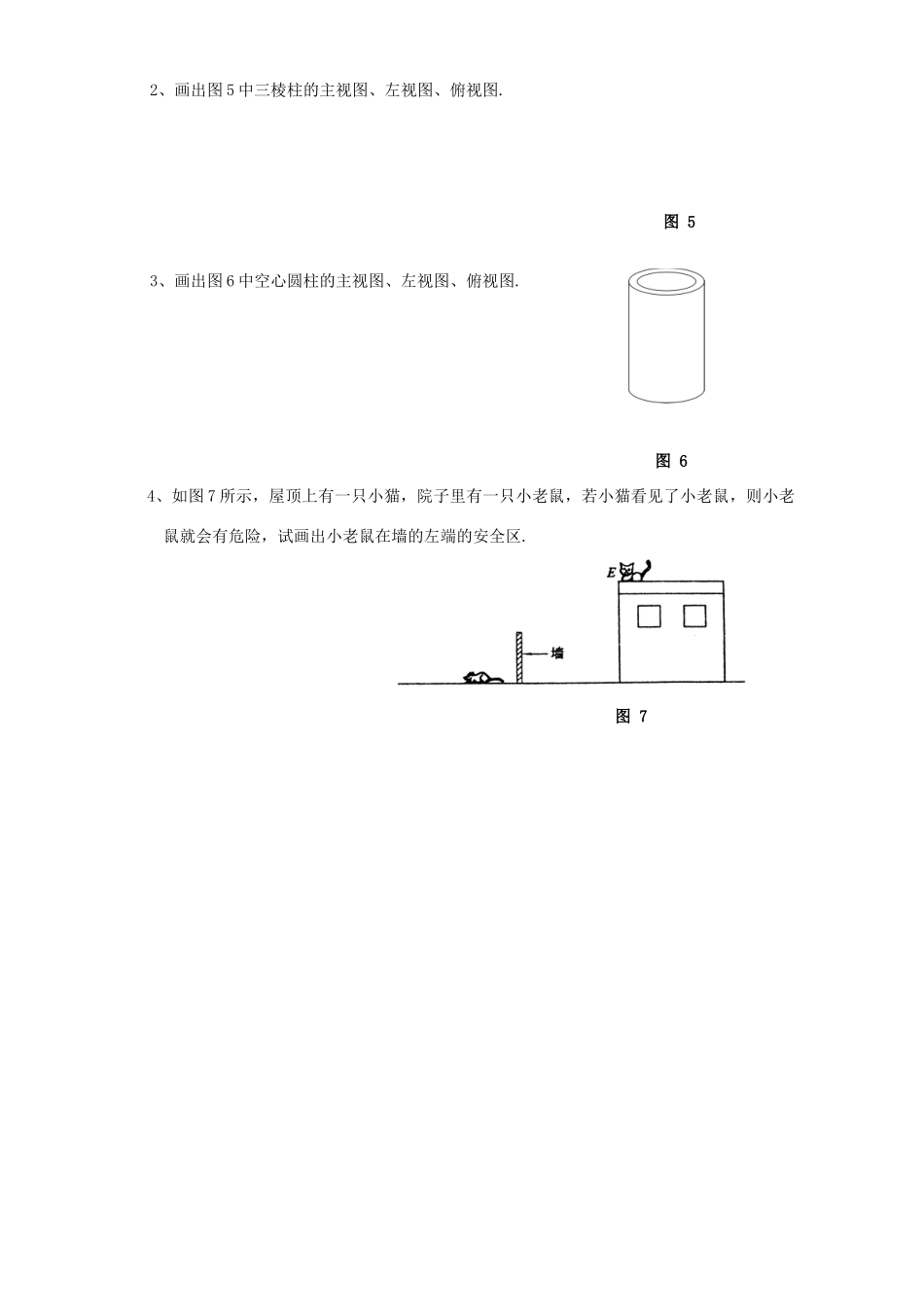

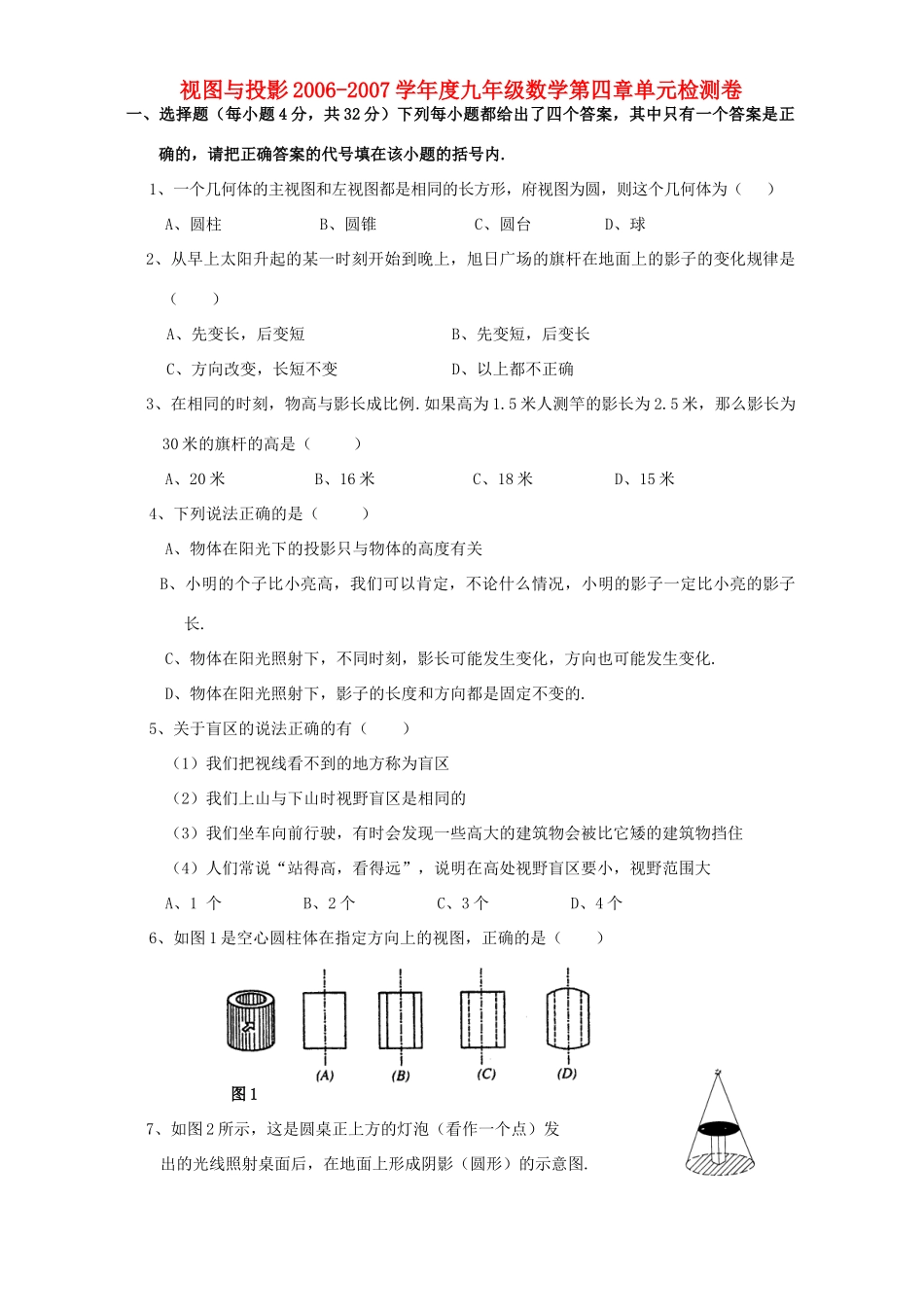

视图与投影2006-2007学年度九年级数学第四章单元检测卷一、选择题（每小题4分，共32分）下列每小题都给出了四个答案，其中只有一个答案是正确的，请把正确答案的代号填在该小题的括号内.1、一个几何体的主视图和左视图都是相同的长方形，府视图为圆，则这个几何体为（）A、圆柱B、圆锥C、圆台D、球2、从早上太阳升起的某一时刻开始到晚上，旭日广场的旗杆在地面上的影子的变化规律是（）A、先变长，后变短B、先变短，后变长C、方向改变，长短不变D、以上都不正确3、在相同的时刻，物高与影长成比例.如果高为1.5米人测竿的影长为2.5米，那么影长为30米的旗杆的高是（）A、20米B、16米C、18米D、15米4、下列说法正确的是（）A、物体在阳光下的投影只与物体的高度有关B、小明的个子比小亮高，我们可以肯定，不论什么情况，小明的影子一定比小亮的影子长.C、物体在阳光照射下，不同时刻，影长可能发生变化，方向也可能发生变化.D、物体在阳光照射下，影子的长度和方向都是固定不变的.5、关于盲区的说法正确的有（）（1）我们把视线看不到的地方称为盲区（2）我们上山与下山时视野盲区是相同的（3）我们坐车向前行驶，有时会发现一些高大的建筑物会被比它矮的建筑物挡住（4）人们常说“站得高，看得远”，说明在高处视野盲区要小，视野范围大A、1个B、2个C、3个D、4个6、如图1是空心圆柱体在指定方向上的视图，正确的是（）图17、如图2所示，这是圆桌正上方的灯泡（看作一个点）发出的光线照射桌面后，在地面上形成阴影（圆形）的示意图.已知桌面的直径为1.2m，桌面距离地面1m，若灯泡距离地面3m，则地面上阴影部分的面积为（）图2A、0.36m2B、0.81m2C、2m2D、3.24m28、如图3是小明一天上学、放学时看到的一根电线杆的影子的府视图，按时间先后顺序进行排列正确的是（）A、（1）（2）（3）（4）B、（4）（3）（1）（2）C、（4）（3）（2）（1）D、（2）（3）（4）（1）图3二、填空题（每小题3分，共21分）1、主视图、左视图、府视图都相同的几何体为（写出两个）.2、太阳光线形成的投影称为，手电筒、路灯、台灯的光线形成的投影称为.3、我们把大型会场、体育看台、电影院建为阶梯形状，是为了.4、为了测量一根电线杆的高度，取一根2米长的竹竿竖直放在阳光下，2米长的竹竿的影长为1米，并且在同一时刻测得电线杆的影长为7.3米，则电线杆的高为米.5、如果一个几何体的主视图、左视图都是等腰三角形，俯视图为圆，那么我们可以确定这个几何体是.6、将一个三角板放在太阳光下，它所形成的投影是，也可能是.7、身高相同的小明和小华站在灯光下的不同位置，如果小明离灯较远，那么小明的投影比小华的投影.三、解答题（本题7个小题，共47分）1、某糖果厂为儿童设计一种新型的装糖果的不倒翁（如图4所示）请你为包装厂设计出它的主视图、左视图和府视图.图42、画出图5中三棱柱的主视图、左视图、俯视图.图53、画出图6中空心圆柱的主视图、左视图、俯视图.图64、如图7所示，屋顶上有一只小猫，院子里有一只小老鼠，若小猫看见了小老鼠，则小老鼠就会有危险，试画出小老鼠在墙的左端的安全区.图75、如图8为住宅区内的两幢楼，它们的高AB=CD=30m，两楼间的距离AC=30m，现需了解甲楼对乙楼的采光的影响情况，（1）当太阳光与水平线的夹角为30°角时，求甲楼的影子在乙楼上有多高（精确到0.1m，1.73）；（2）若要甲楼的影子刚好不落在乙楼的墙上，此时太阳与水平线的夹角为多少度？图86、阳光通过窗口照到教室内，竖直窗框在地面上留下2.1m长的影子[如图（9）所示]，已知窗框的影子DE到窗下墙脚的距离CE=3.9m，窗口底边离地面的距离BC=1.2m，试求窗口的高度（即AB的值）图97、一位同学想利用有关知识测旗杆的高度，他在某一时刻测得高为0.5m的小木棒的影长为0.3m，但当他马上测量旗杆的影长时，因旗杆靠近一幢建筑物，影子不全落在地面上，有一部分影子在墙上，他先测得留在墙上的影子CD=1.0m，又测地面部分的影长BC=3.0m，你能根据上述数据帮他测出旗杆的高度吗？图10[参考答案]一、选择题1、A2、B3、C4、C5、C6、C7、B8、B9、B10、D二、填空题1、正方体或圆；2、平行投影，中心投影；3、减小盲区...
