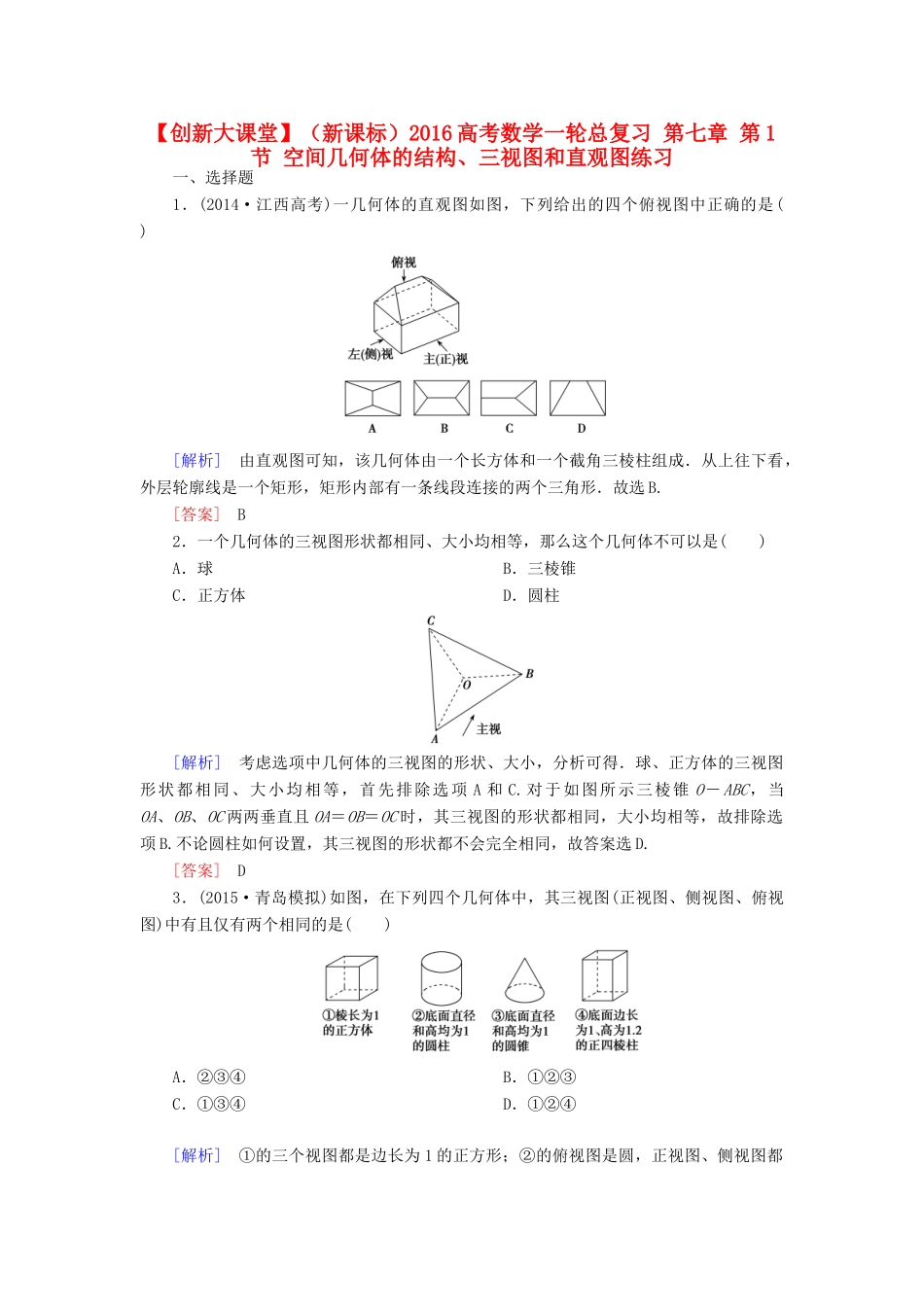

【创新大课堂】（新课标）2016高考数学一轮总复习第七章第1节空间几何体的结构、三视图和直观图练习一、选择题1．(2014·江西高考)一几何体的直观图如图，下列给出的四个俯视图中正确的是()[解析]由直观图可知，该几何体由一个长方体和一个截角三棱柱组成．从上往下看，外层轮廓线是一个矩形，矩形内部有一条线段连接的两个三角形．故选B.[答案]B2．一个几何体的三视图形状都相同、大小均相等，那么这个几何体不可以是()A．球B．三棱锥C．正方体D．圆柱[解析]考虑选项中几何体的三视图的形状、大小，分析可得．球、正方体的三视图形状都相同、大小均相等，首先排除选项A和C.对于如图所示三棱锥O－ABC，当OA、OB、OC两两垂直且OA＝OB＝OC时，其三视图的形状都相同，大小均相等，故排除选项B.不论圆柱如何设置，其三视图的形状都不会完全相同，故答案选D.[答案]D3．(2015·青岛模拟)如图，在下列四个几何体中，其三视图(正视图、侧视图、俯视图)中有且仅有两个相同的是()A．②③④B．①②③C．①③④D．①②④[解析]①的三个视图都是边长为1的正方形；②的俯视图是圆，正视图、侧视图都是边长为1的正方形；③的俯视图是一个圆，正视图、侧视图是相同的等腰三角形；④的俯视图是边长为1的正方形，正视图、侧视图是相同的矩形．故选A.[答案]A4．(2015·西安模拟)如图，某几何体的主视图与侧视图都是边长为1的正方形，且体积为，则该几何体的俯视图可以是()[解析]若该几何体的俯视图是选项A，则该几何体的体积为1，不满足题意；若该几何体的俯视图是选项B，则该几何体的体积为，不满足题意；若该几何体的俯视图是选项C，则该几何体的体积为，满足题意；若该几何体的俯视图是选项D，则该几何体的体积为，不满足题意．故选C.[答案]C5．(2015·江西八校联考)底面水平放置的正三棱柱的所有棱长均为2，当其正视图有最大面积时，其侧视图的面积为()A．2B．3C.D．4[解析]当正视图的面积最大时，可知其正三棱柱某个侧面的面积，可以按如图所示放置，此时S侧＝2.[答案]A6．(2015·新课标高考全国卷Ⅰ)如图，网格纸的各小格都是正方形，粗实线画出的是一个几何体的三视图，则这个几何体是()A．三棱锥B．三棱柱C．四棱锥D．四棱柱[解析]由题三视图得直观图如图所示，为三棱柱．故选B.[答案]B7．(2015·焦作模拟)已知正三棱柱的侧棱长与底面边长都是2，以下给出a，b，c，d四种不同的三视图，其中可以正确表示这个正三棱柱的三视图的有()A．1个B．2个C．3个D．4个[解析]把三视图还原成几何体，a，b，c，d都是表示该正三棱柱的三视图．[答案]D8.(2014·湖北高考)在如图所示的空间直角坐标系Oxyz中，一个四面体的顶点坐标分别是(0,0,2)，(2,2,0)，(1,2,1)，(2,2,2)．给出编号为①、②、③、④的四个图，则该四面体的正视图和俯视图分别为()A．①和②B．③和①C．④和③D．④和②[解析]在空间直角坐标系Oxyz中作出棱长为2的正方体，在该正方体中作出四面体，如图所示，由图可知，该四面体的正视图为④，俯视图为②.故选D.[答案]D9．下图是长和宽分别相等的两个矩形，给定下列三个命题：①存在三棱柱，其主视图、俯视图如下图；②存在四棱柱，其主视图、俯视图如下图；③存在圆柱，其主视图、俯视图如下图．其中真命题的个数是()A．3B．2C．1D．0[解析]底面是等腰直角三角形的三棱柱，当它的一个矩形侧面放置在水平面上时，它的主视图和俯视图可以是全等的矩形，因此①正确；若长方体的高和宽相等，则存在满足题意的两个相等的矩形，因此②正确；当圆柱侧放时(即左视图为圆时)，它的主视图和俯视图可以是全等的矩形，因此③正确．[答案]A10．用斜二测画法画出的某平面图形的直观图如图，边AB平行于y轴，BC，AD平行于x轴．已知四边形ABCD的面积为2cm2，则原平面图形的面积为()A．4cm2B．4cm2C．8cm2D．8cm2[解析]依题意可知∠BAD＝45°，则原平面图形为直角梯形，上下底面的长与BC、AD相等，高为梯形ABCD的高的2倍，所以原平面图形的面积为8cm2.[答案]C11．(2015·江西九校联考)如图，三棱锥VABC的底面为正三角形，侧面VAC与底面垂直且VA＝VC，已知其正视图的面积为，则其侧视图的面积为()A.B.C.D.[解析]由...
