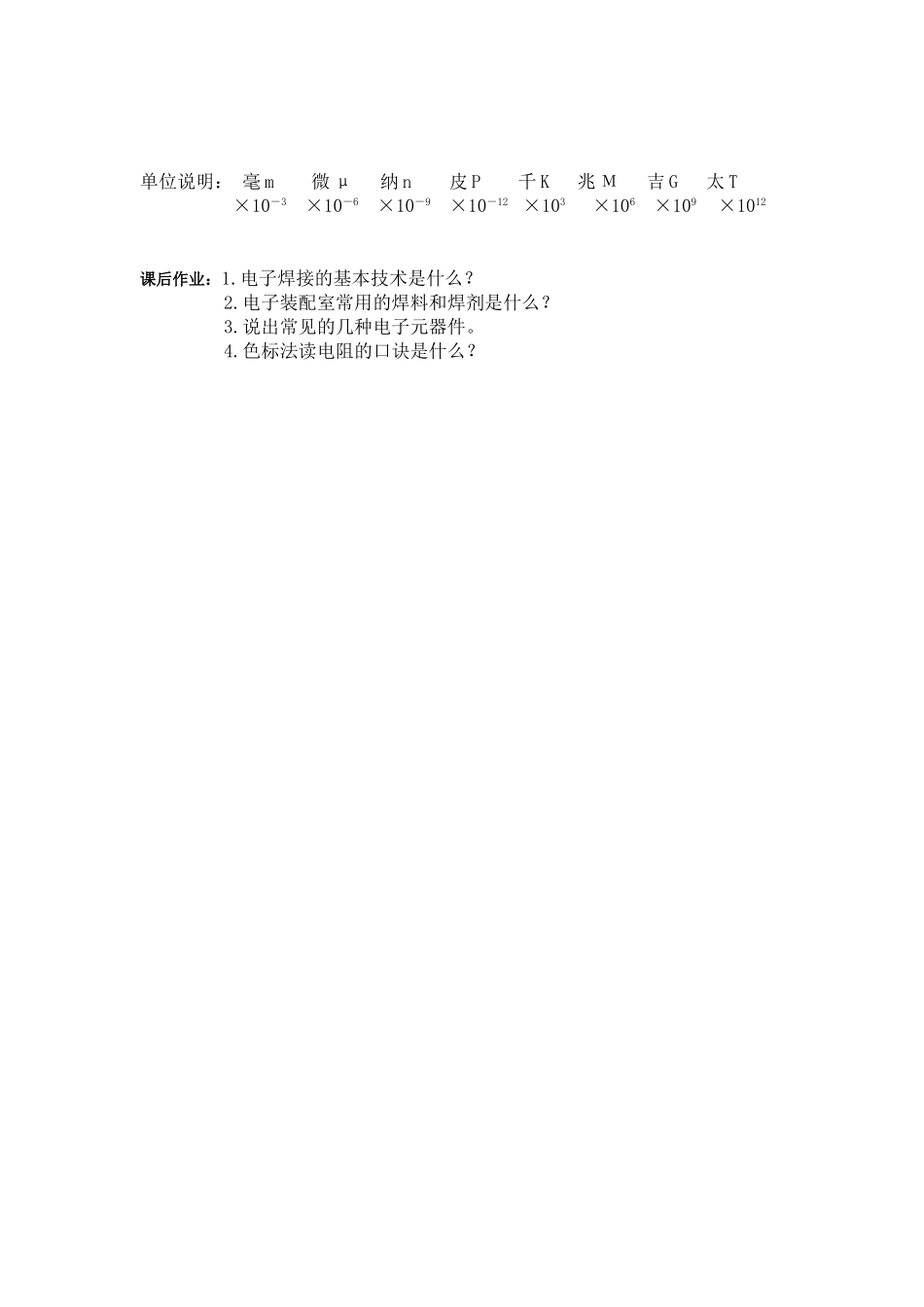

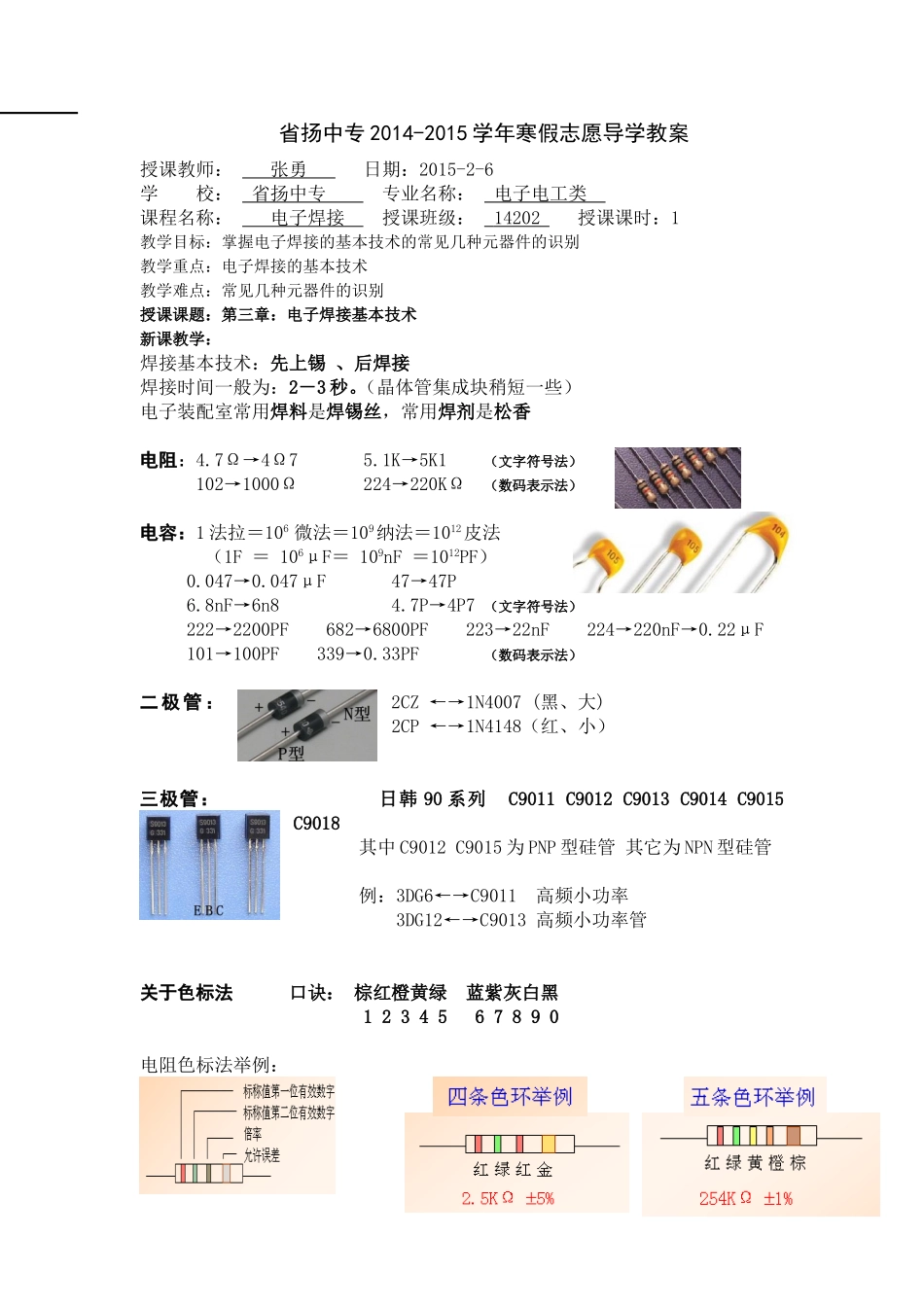

省扬中专2014-2015学年寒假志愿导学教案授课教师：张勇日期：2015-2-6学校：省扬中专专业名称：电子电工类课程名称：电子焊接授课班级：14202授课课时：1教学目标：掌握电子焊接的基本技术的常见几种元器件的识别教学重点：电子焊接的基本技术教学难点：常见几种元器件的识别授课课题：第三章：电子焊接基本技术新课教学：焊接基本技术：先上锡、后焊接焊接时间一般为：2－3秒。（晶体管集成块稍短一些）电子装配室常用焊料是焊锡丝，常用焊剂是松香电阻：4.7Ω→4Ω75.1K→5K1（文字符号法）102→1000Ω224→220KΩ（数码表示法）电容：1法拉＝106微法＝109纳法＝1012皮法（1F＝106μF＝109nF＝1012PF）0.047→0.047μF47→47P6.8nF→6n84.7P→4P7（文字符号法）222→2200PF682→6800PF223→22nF224→220nF→0.22μF101→100PF339→0.33PF（数码表示法）二极管：2CZ←→1N4007(黑、大)2CP←→1N4148（红、小）三极管：日韩90系列C9011C9012C9013C9014C9015C9018其中C9012C9015为PNP型硅管其它为NPN型硅管例：3DG6←→C9011高频小功率3DG12←→C9013高频小功率管关于色标法口诀：棕红橙黄绿蓝紫灰白黑1234567890电阻色标法举例：单位说明：毫m微μ纳n皮P千K兆Μ吉G太T×10－3×10－6×10－9×10－12×103×106×109×1012课后作业：1.电子焊接的基本技术是什么？2.电子装配室常用的焊料和焊剂是什么？3.说出常见的几种电子元器件。4.色标法读电阻的口诀是什么？
