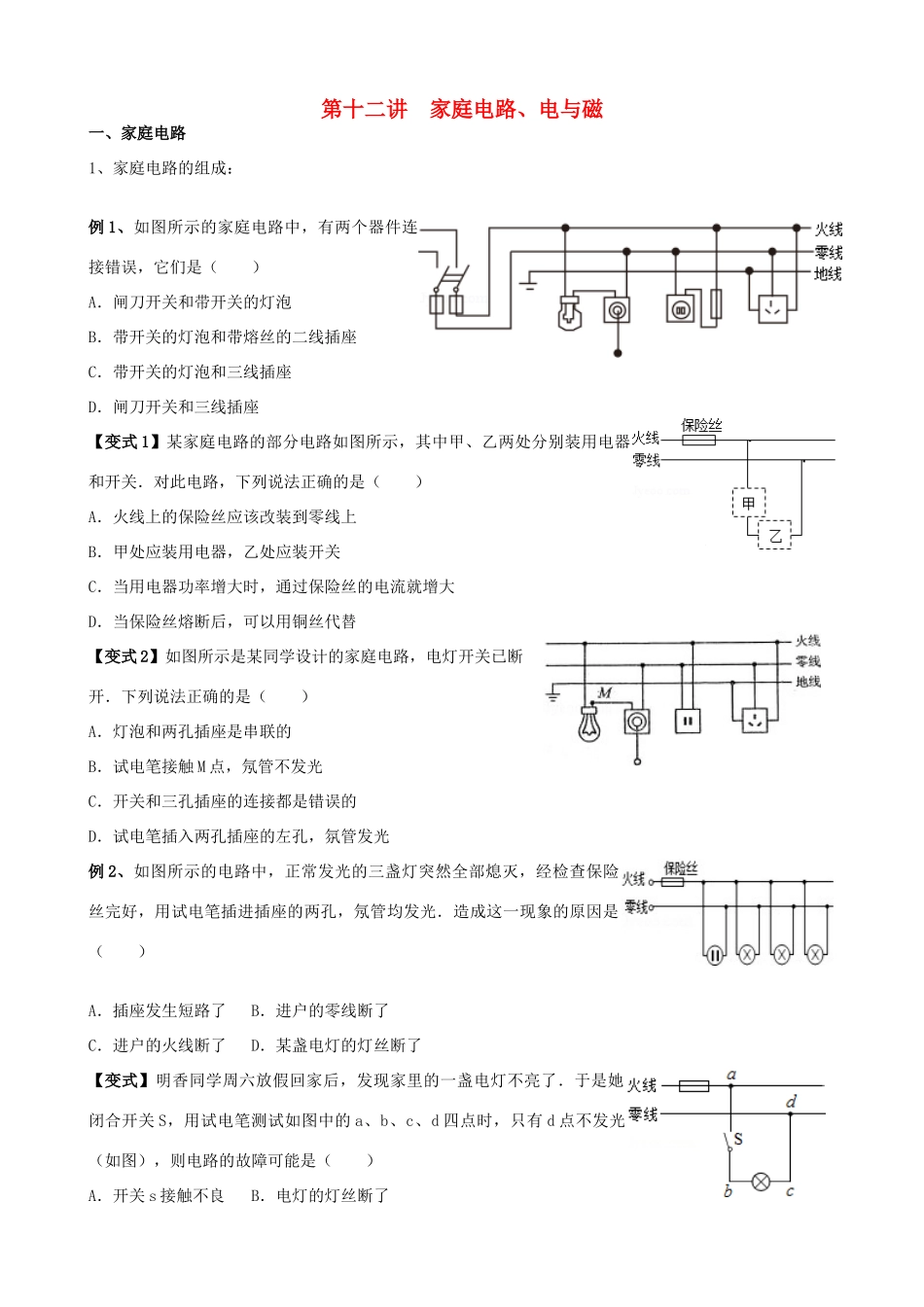

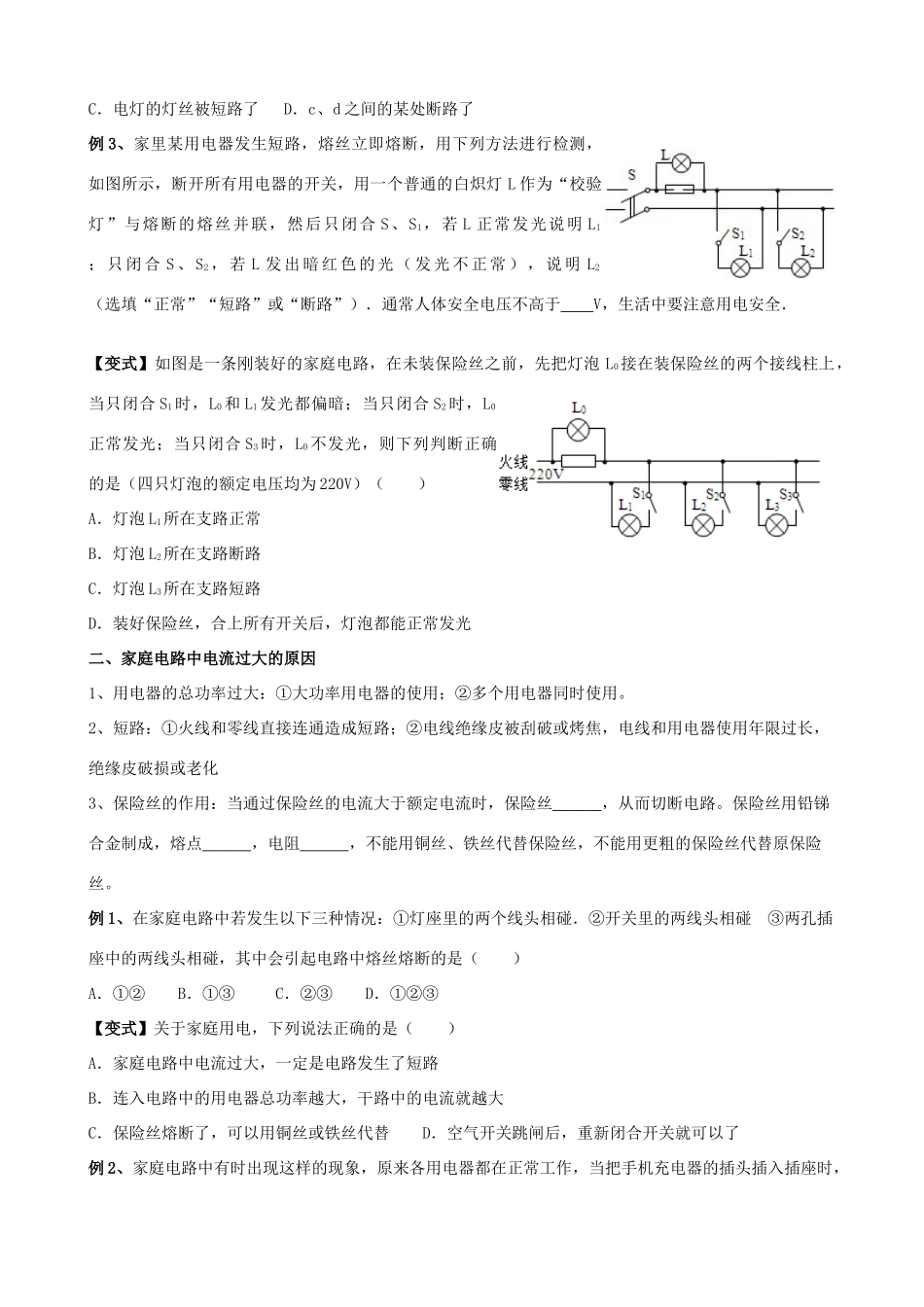

第十二讲家庭电路、电与磁一、家庭电路1、家庭电路的组成：例1、如图所示的家庭电路中，有两个器件连接错误，它们是（）A．闸刀开关和带开关的灯泡B．带开关的灯泡和带熔丝的二线插座C．带开关的灯泡和三线插座D．闸刀开关和三线插座【变式1】某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是（）A．火线上的保险丝应该改装到零线上B．甲处应装用电器，乙处应装开关C．当用电器功率增大时，通过保险丝的电流就增大D．当保险丝熔断后，可以用铜丝代替【变式2】如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是（）A．灯泡和两孔插座是串联的B．试电笔接触M点，氖管不发光C．开关和三孔插座的连接都是错误的D．试电笔插入两孔插座的左孔，氛管发光例2、如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光．造成这一现象的原因是（）A．插座发生短路了B．进户的零线断了C．进户的火线断了D．某盏电灯的灯丝断了【变式】明香同学周六放假回家后，发现家里的一盏电灯不亮了．于是她闭合开关S，用试电笔测试如图中的a、b、c、d四点时，只有d点不发光（如图），则电路的故障可能是（）A．开关s接触不良B．电灯的灯丝断了C．电灯的灯丝被短路了D．c、d之间的某处断路了例3、家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”与熔断的熔丝并联，然后只闭合S、S1，若L正常发光说明L1；只闭合S、S2，若L发出暗红色的光（发光不正常），说明L2（选填“正常”“短路”或“断路”）．通常人体安全电压不高于V，生活中要注意用电安全．【变式】如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（）A．灯泡L1所在支路正常B．灯泡L2所在支路断路C．灯泡L3所在支路短路D．装好保险丝，合上所有开关后，灯泡都能正常发光二、家庭电路中电流过大的原因1、用电器的总功率过大：①大功率用电器的使用；②多个用电器同时使用。2、短路：①火线和零线直接连通造成短路；②电线绝缘皮被刮破或烤焦，电线和用电器使用年限过长，绝缘皮破损或老化3、保险丝的作用：当通过保险丝的电流大于额定电流时，保险丝，从而切断电路。保险丝用铅锑合金制成，熔点，电阻，不能用铜丝、铁丝代替保险丝，不能用更粗的保险丝代替原保险丝。例1、在家庭电路中若发生以下三种情况：①灯座里的两个线头相碰．②开关里的两线头相碰③两孔插座中的两线头相碰，其中会引起电路中熔丝熔断的是（）A．①②B．①③C．②③D．①②③【变式】关于家庭用电，下列说法正确的是（）A．家庭电路中电流过大，一定是电路发生了短路B．连入电路中的用电器总功率越大，干路中的电流就越大C．保险丝熔断了，可以用铜丝或铁丝代替D．空气开关跳闸后，重新闭合开关就可以了例2、家庭电路中有时出现这样的现象，原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家用所有的用电器都停止了工作，其原因可能是（）A．这个插座的火线和零线原来就相接触形成了短路B．插头插入这个插座时，导致火线和零线相接触形成了短路C．插头与这个插座接触不良形成了断路D．同时工作的用电器过多，导致干路电流过大，保险开关跳闸例3、家庭电路中，空气开关的主要作用是（）A．保持电路的电压不变B．可以节省电能C．保证用电器功率不变D．当电路中电流过大时自动切断电路【变式】关于家庭电路，下列说法正确的是（）A．在家庭电路中，同时工作的用电器越多，总电阻越大B．微波炉是利用电流的热效应工作的C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D．电炉工作时，电炉丝热得发红，而连接电炉丝的导线并不太热是因为导线的电阻比电炉丝的电阻小很多三、安全用电1、人体的安全电压：不高于V2、触电：（1）定义：指一定强度的...
