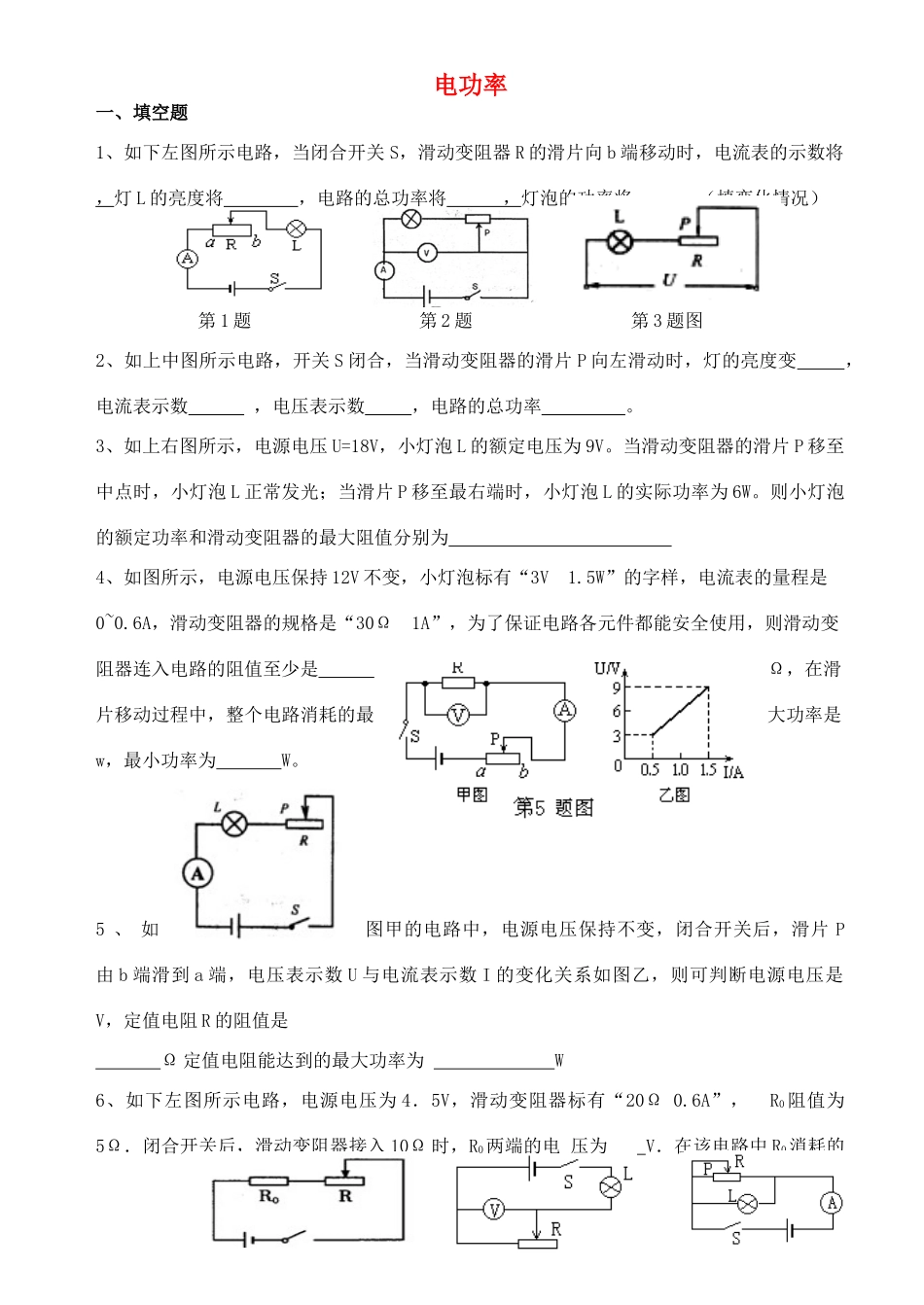

电功率一、填空题1、如下左图所示电路，当闭合开关S，滑动变阻器R的滑片向b端移动时，电流表的示数将，灯L的亮度将，电路的总功率将，灯泡的功率将。（填变化情况）第1题第2题第3题图2、如上中图所示电路，开关S闭合，当滑动变阻器的滑片P向左滑动时，灯的亮度变，电流表示数，电压表示数，电路的总功率。3、如上右图所示，电源电压U=18V，小灯泡L的额定电压为9V。当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡L的实际功率为6W。则小灯泡的额定功率和滑动变阻器的最大阻值分别为4、如图所示，电源电压保持12V不变，小灯泡标有“3V1.5W”的字样，电流表的量程是0~0.6A，滑动变阻器的规格是“30Ω1A”，为了保证电路各元件都能安全使用，则滑动变阻器连入电路的阻值至少是Ω，在滑片移动过程中，整个电路消耗的最大功率是w，最小功率为W。5、如图甲的电路中，电源电压保持不变，闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙，则可判断电源电压是V，定值电阻R的阻值是Ω定值电阻能达到的最大功率为W6、如下左图所示电路，电源电压为4．5V，滑动变阻器标有“20Ω0.6A”，R0阻值为5Ω．闭合开关后，滑动变阻器接入10Ω时，R0两端的电压为V．在该电路中R0消耗的最大功率为W．7、如上中图示电路中，电源电压不变，小灯泡L标有“2.5V1.25W”字样，变阻器R的最大阻值为40Ω，闭合开关，当滑动变阻器接入电路的阻值为4Ω时，小灯泡L恰好正常发光。则（1）电源电压（2）小灯泡在此电路中的最小功率。8、如上右图所示，灯L标有“6V3W”字样，电流表的量程为0~3A，滑动变阻器R的铭牌上标有“20Ω2A”，将它们并联在某一电源上，则在电路安全的情况下，该电路能消耗的最大功率为。9、一盏灯，接到某一电源上，消耗功率为100W，若将这一电灯与一定值电阻R串联后接到相同的电源上，此时定值电阻消耗的功率为9W，求此时L的功率为瓦？10、有两个电阻R1和R2，若R1和R2以某种形式连接时，R1的功率为12W；若R1和R2以另一种形式连接时，R1的功率为108W，此时，电路中总的电流为9A，则R1和R2的阻值为。11、将“6V3W”的灯泡L1和“6V2W”的灯泡L2串联后接入6V电路中，L1的实际电功率为W，并联后接人6V电路中，电路的总功率为W。12、某电能表盘上标有“200R/kW·h”的字样，单独让一只电炉工作，电能表转盘在10分钟内转了25转，则电炉的功率为W。二、选择题1、灯Ll标有“8V16W”的字样，灯L2标有“12V36W”的字样．两灯串联后接在电压为U的电路中，要保证两灯不损坏，电压U的最大值应是（）A．8VB．12VC．16VD．20V2、一只“10V5W”的甲灯和一只“6V1.8W'’的乙灯串联接入电路，两灯均能发光，则关于两灯实际亮度的说法正确的是(不计温度对电阻的影响)()A．甲灯较亮B．乙灯较亮C．两灯亮度相同D．题目中缺少电源电压，所以以上三种情况均有可能3、如下左图所示的电路，R1：R2=5：3，当开关断开，甲、乙两处均接电流表时和将开关闭合，甲、乙两处均接电压表时，R1、R2的电功率之比分别是()A．3：5，5：3B．5：3，3：5C．9：25，25：9D．25：9，9：254、如上右图所示，电源电压不变，已知R1=2R2，当S分别接“1”和“2”时，电流表示数之比为2：3，则S分别接“2”时，R2和R3的功率之比是()A．1：1B．3：2C．1：2D．4：94、两个电阻规格分别为“5Ω45W”和“10Ω40W”，如果把它们并入同一电路，则此电路中允许通过的最大电流为()A．4AB．4．5AC．5AD．5．5A5、两个灯泡，l1标有“6V3W”字样，l2没有标记，但测得它的电阻是6Ω，把它们串联后接入某一电路时，灯L1、L2均能正常发光，那么这个电路两端的电压和L2的额定功率分别是()A．12V，3WB．12V．1．5WC．9V，3WD．9V．1．5W6、如图所示，一个标有“6V，3.6W”字样的小灯泡L和最大阻值为50Ω的滑动变阻器R串联后接在电源电压为6V的电路中，设灯泡电阻不变则下列判断不正确的是（）A、无论如何移动滑片P，电路中总功率不会超过2WB、移动滑片P，电路中总功率最小值为0.6WC、当滑片P滑至某个位置时，L和R的电功率相等D、当P由a到b的过程中，灯泡L的电功率一直是减小的7、如图所示，电源电压保持不...
