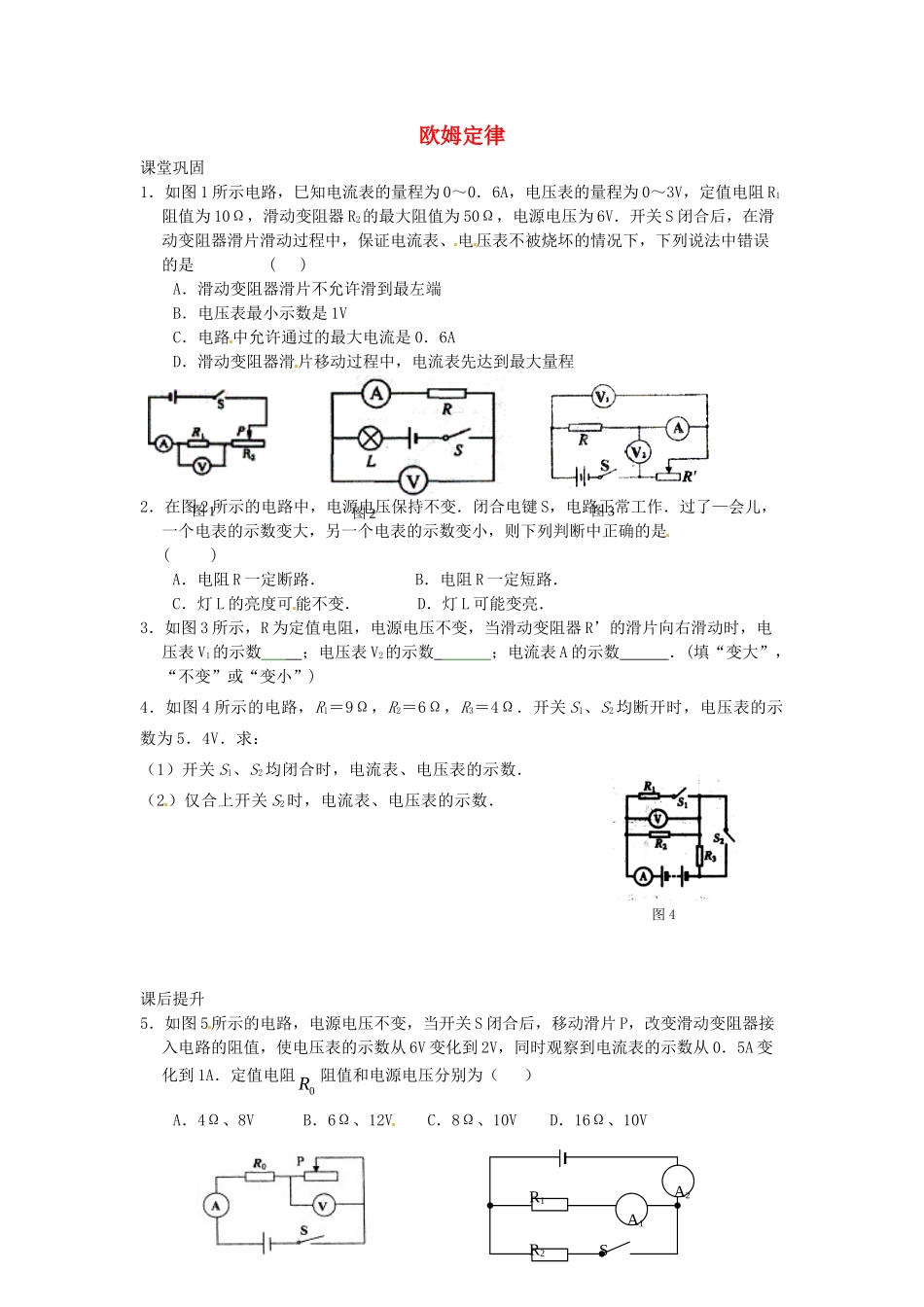

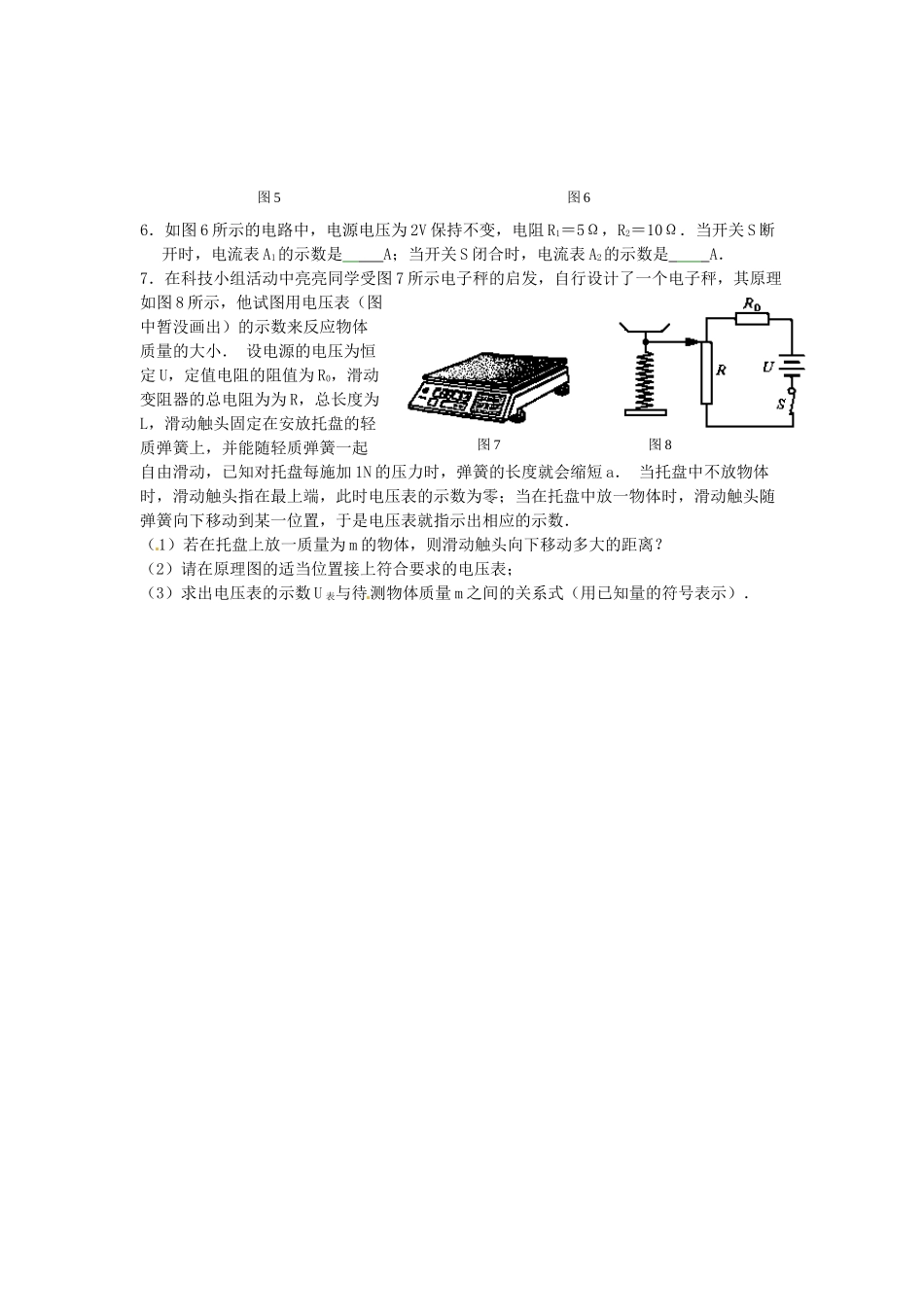

欧姆定律课堂巩固1．如图1所示电路，巳知电流表的量程为0～0．6A，电压表的量程为0～3V，定值电阻R1阻值为10Ω，滑动变阻器R2的最大阻值为50Ω，电源电压为6V．开关S闭合后，在滑动变阻器滑片滑动过程中，保证电流表、电压表不被烧坏的情况下，下列说法中错误的是()A．滑动变阻器滑片不允许滑到最左端B．电压表最小示数是1VC．电路中允许通过的最大电流是0．6AD．滑动变阻器滑片移动过程中，电流表先达到最大量程2．在图2所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．过了—会儿，一个电表的示数变大，另一个电表的示数变小，则下列判断中正确的是()A．电阻R一定断路．B．电阻R一定短路．C．灯L的亮度可能不变．D．灯L可能变亮．3．如图3所示，R为定值电阻，电源电压不变，当滑动变阻器R’的滑片向右滑动时，电压表V1的示数；电压表V2的示数；电流表A的示数．(填“变大”，“不变”或“变小”)4．如图4所示的电路，R1＝9Ω，R2＝6Ω，R3＝4Ω．开关S1、S2均断开时，电压表的示数为5．4V．求：（1）开关S1、S2均闭合时，电流表、电压表的示数．（2）仅合上开关S2时，电流表、电压表的示数．课后提升5．如图5所示的电路，电源电压不变，当开关S闭合后，移动滑片P，改变滑动变阻器接入电路的阻值，使电压表的示数从6V变化到2V，同时观察到电流表的示数从0．5A变化到1A．定值电阻0R阻值和电源电压分别为（）A．4Ω、8VB．6Ω、12VC．8Ω、10VD．16Ω、10VA1A2R1R2S图1图2图3图46．如图6所示的电路中，电源电压为2V保持不变，电阻R1＝5Ω，R2＝10Ω．当开关S断开时，电流表A1的示数是A；当开关S闭合时，电流表A2的示数是A．7．在科技小组活动中亮亮同学受图7所示电子秤的启发，自行设计了一个电子秤，其原理如图8所示，他试图用电压表（图中暂没画出）的示数来反应物体质量的大小．设电源的电压为恒定U，定值电阻的阻值为R0，滑动变阻器的总电阻为为R，总长度为L，滑动触头固定在安放托盘的轻质弹簧上，并能随轻质弹簧一起自由滑动，已知对托盘每施加1N的压力时，弹簧的长度就会缩短a．当托盘中不放物体时，滑动触头指在最上端，此时电压表的示数为零；当在托盘中放一物体时，滑动触头随弹簧向下移动到某一位置，于是电压表就指示出相应的示数．（1）若在托盘上放一质量为m的物体，则滑动触头向下移动多大的距离？（2）请在原理图的适当位置接上符合要求的电压表；（3）求出电压表的示数U表与待测物体质量m之间的关系式（用已知量的符号表示）．图5图6图7图8
